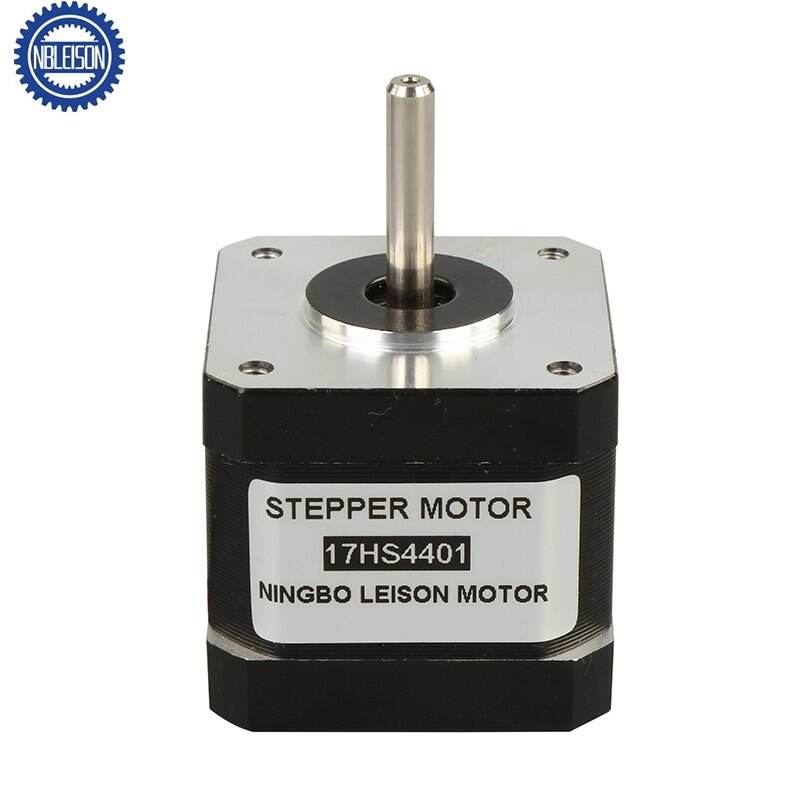

Silnik krokowy LS-Nema 17

Aplikacje:

Typowe zastosowanie: maszyna do etykietowania, sprzęt przemysłu tekstylnego, analizator biochemiczny

Opis:

Nazwa produktu:	Silnik krokowy LS-Nema 17
Typ silnika:	steppermotor
Budowa:	Typ hybrydowy
Liczba faz:	2 fazy
Wymiary silnika:	42×42×L (długość korpusu) mm
Trzymając moment obrotowy:	3.2 kg.cm-10 kg.cm
Krokowa rewolucja:	Stopień 1.8
Ocena IP:	IP40
Temperatura robocza:	-20 ℃ do + 50 ℃
Klasa izolacji:	Klasa B (130°C)
Usługa OEM i ODM:	Dostępny
Certyfikat:	CE, ROHS, ZASIĘG
Koder:	OK
Konfiguracja wału:	Cięcie w kształcie litery D, okrągłe lub innego typu, długość wału można dostosować
Element dostosowywania:	napięcie, prędkość, moment obrotowy, wał, stopień ochrony IP
Dodatkowe wymagania:	Przewód prowadzący, złącze, enkoder, hamulec lub inne części

Aplikacje:

Typowe zastosowanie: maszyna do etykietowania, sprzęt przemysłu tekstylnego, analizator biochemiczny

Dane silnika

Model	Kąt kroku (°)	Długość silnika (mm)	Prąd znamionowy (A)	Rezystancja fazowa (Ω)	Indukcyjność fazowa (mH)	Moment trzymania (N.cmMin)	Moment zatrzymania (N.cmMax)	Bezwładność wirnika (g.cm2)	Przewód ołowiany (nr)	Masa silnika (g)
17HS0410	1.8	20	0.8	3.8	4.5	10	1.2	24	4	120
17HS2408	1.8	28	0.6	8	10	12	1.6	30	4	150
17HS3401	1.8	34	1.3	2.4	2.8	28	1.6	34	4	220
17HS3410	1.8	34	1.7	1.2	1.8	28	1.6	34	4	220
17HS3630	1.8	34	0.4	30	18	21	1.6	34	6	220
17HS4401	1.8	40	1.7	1.5	2.8	40	2.2	54	4	280
17HS4402	1.8	40	1.3	2.5	5.0	40	2.2	54	4	280
17HS4602	1.8	40	1.2	3.2	2.8	28	2.2	54	6	280
17HS8401	1.8	48	1.7	1.8	3.2	52	2.6	68	4	350
17H88402	1.8	48	1.3	3.2	5.5	52	2.6	68	4	350
17HS8403	1.8	48	2.3	1.2	1.6	46	2.6	68	4	350
17HS8630	1.8	48	0.4	30	38	34	2.6	68	6	350
17HS9403	1.8	60	2.3	1.4	2.5	70	3.6	80	4	480
17HS6403	1.8	63	2.3	1.5	2.2	80	4.0	85	4	500
* Uwaga: to tylko typowe dane techniczne, specjalne wymagania można dostosować.

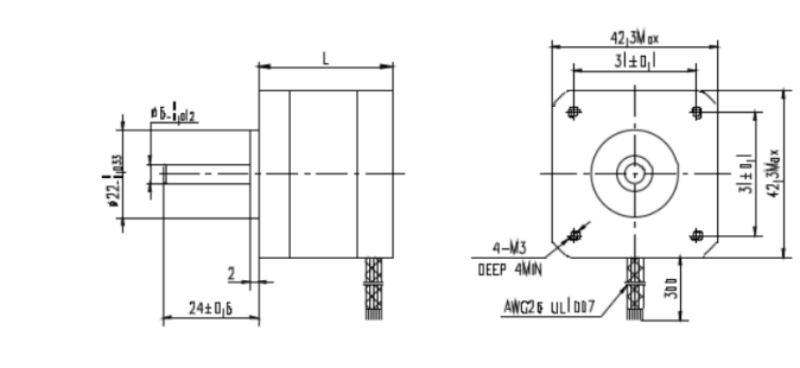

Wymiar mechaniczny

800

Schemat okablowania

800.2

*Uwaga: Części silnika, takie jak rozmiar wału, enkodery, kable i złącza, można dostosować.
