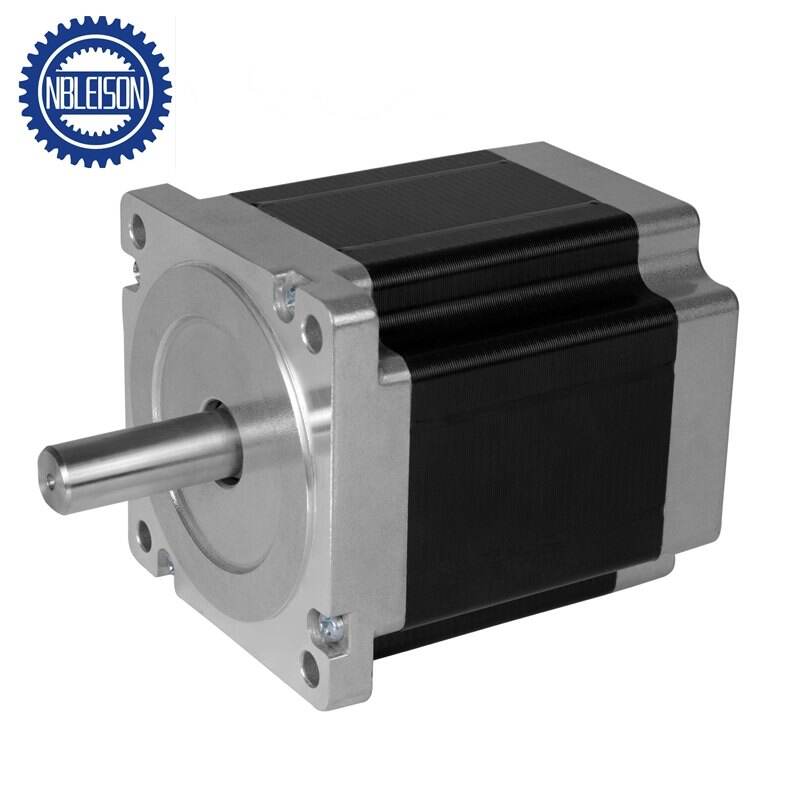

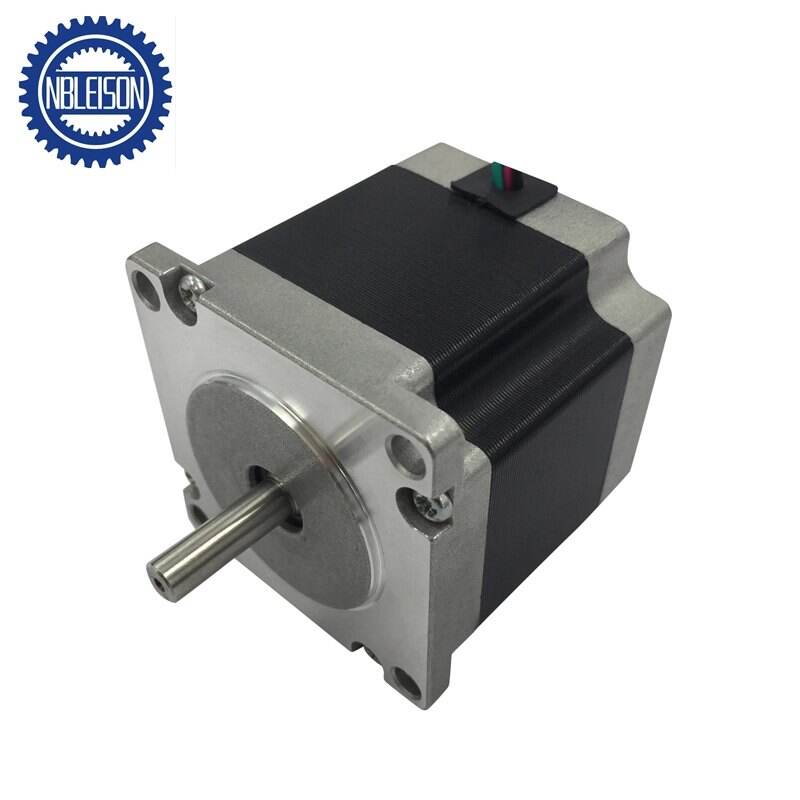

Moteur pas à pas LS-Nema 23

Applications :

Application typique : étiqueteuse, équipement de l'industrie textile, analyseur biochimique, machine à découper, machine CNC

Description:

Nom du produit:	Moteur pas à pas LS-Nema 23
Type de moteur:	Steppermotor
Construction:	Type hybride
Nombre de phases:	2 Phase
Dimensions du moteur :	57 × 57 × L (longueur du corps) mm
Couple de maintien:	3.9Kg.cm-35Kg.cm
Révolution étape :	1.8 degré
Note IP:	IP40
Temp. de fonctionnement :	-20 ° à + 50 °
Classe d'isolation:	Classe B, (130°C)
Service d'OEM et d'ODM:	Disponible
Certificat:	CE, ROHS, REACH
Codeur:	OK
Configuration de l'arbre :	Coupe en D, ronde ou autre type, la longueur de l'arbre peut être personnalisée
Élément de personnalisation :	tension, vitesse, couple, arbre, indice IP
Exigences supplémentaires:	Fil de plomb, connecteur, encodeur, frein ou autres pièces

Applications :

Application typique : étiqueteuse, équipement pour l'industrie textile, analyseur biochimique, machine à découper, machine CNC

Données du moteur

Modèle	Angle de pas (°)	Longueur du moteur (mm)	Courant nominal (A)	Résistance de phase (Ω)	Inductance de phase (mH)	Couple de maintien (N.mMin)	Couple de détente (N.cm Max)	Inertie du rotor (g.cm2)	Fil de plomb (Non.)	Poids du moteur (g)
23HS0405	1.8	41	0.62	12	24	0.55	2.5	150	4	470
23HS0408	1.8	41	2.0	1.2	2.5	0.55	2.5	150	4	470
23HS4412	1.8	45	0.62	12	26	0.8	2.8	190	4	520
23HS4425	1.8	45	2.5	1.0	2.2	0.8	2.8	190	4	520
23HS5406	1.8	51	0.62	13	28	1.0	2.8	190	4	520
23HS5425	1.8	51	2.5	1.2	3.2	1.0	2.8	190	4	520
23HS6602	1.8	56	1.5	3.2	5.5	0.9	3.5	280	6	590
23HS6430	1.8	56	3.0	0.8	2.4	1.1	3.5	280	4	680
23HS6404	1.8	56	4.2	0.4	1.2	1.1	3.5	280	4	680
23HS7401	1.8	64	1.0	7.5	20	1.5	5.0	380	4	850
23HS7430	1.8	64	3.0	0.8	2.3	1.5	5.0	380	4	850
23HS7404	1.8	64	4.2	0.55	1.2	1.5	5.0	380	4	850
23HS8430	1.8	76	3.0	1.0	3.5	1.8	6.0	440	4	1050
23HS8404	1.8	76	4.2	0.6	1.8	1.8	6.0	440	4	1050
23HS1430	1.8	100	3.0	1.4	5.5	2.5	10	680	4	1250
23HS1404	1.8	100	4.2	0.8	3.0	2.5	10	680	4	1250
23HS2430	1.8	112	3.0	1.6	6.8	2.8	12	800	4	1400
23HS2404	1.8	112	4.2	0.9	3.8	2.5	12	800	4	1400
* Remarque : ce ne sont que des données techniques typiques, des exigences particulières peuvent être personnalisées.

Dimension mécanique

800.1

Schéma de câblage

800.2

*Remarque : Les pièces du moteur telles que la taille de l'arbre, les encodeurs, les câbles et les connecteurs peuvent être personnalisées.
