| Místo původu: | Čína |
| Výrobce: | NBLEISON |
| Modelové číslo: | LS-PG56ZY58 |
| Certifikace: | CE, ROHS, REACH |
| Minimální objednávací množství: | 1PC |
| Cena: | 25–6 USD |
| Balení Podrobnosti: | Karton, paleta, dohodou |
| Dodací lhůta: | Standardní vzorky asi jeden týden, hromadné množství asi 3-4 týdny |
| Dodávka Schopnost: | 100 000 ks/měsíc |
Popis:

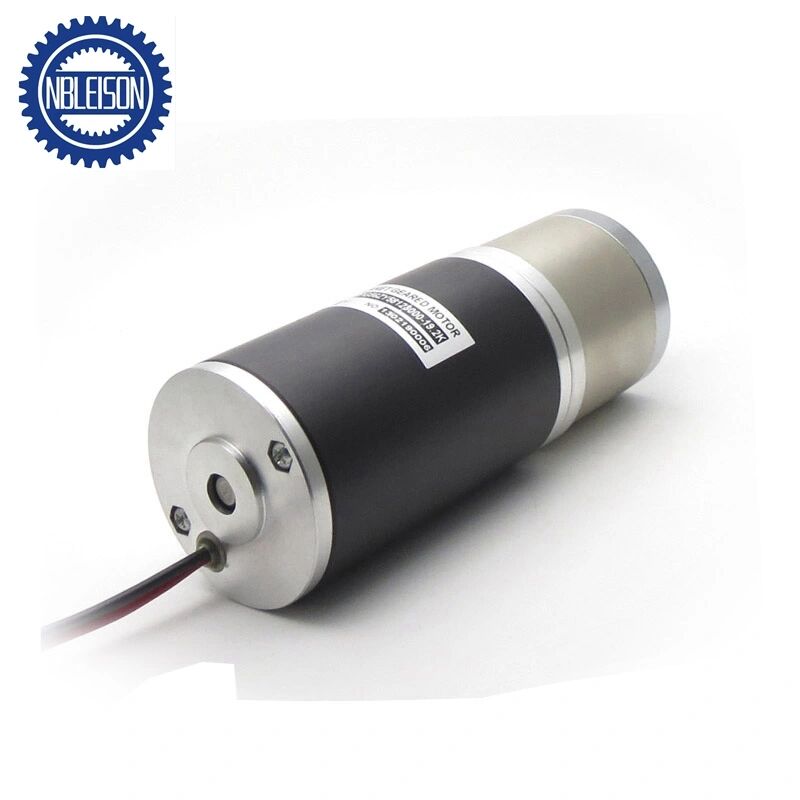

1.Název produktu: LS-PG56ZY58 DC planetový převodový motor
2.Typ motoru: komutátor s uhlíkovými kartáči
3. Typ ozubeného kola: Planetová převodovka s přímým ozubeným kolem
4.Průměr převodovky: 56mm
5. Materiál skříně převodovky: 1045 Ocel
6. Materiál ozubeného kola: 40Cr ocel, prášková metalurgie, plastové ozubené kolo
7. Materiál hřídele: 40Cr ocel
8. Podpora výstupního hřídele: Dvojité kuličkové ložisko
9. Směr otáčení: CW/CCW reverzibilní
10. Rated Voltage: 6V/9V/12V/18V/24V/36V/48V
11. Jmenovitá rychlost: 1 ot./min až 1500 ot./min
12. Jmenovitý točivý moment: 100-400kgf.cm
13. Služba OEM a ODM: K dispozici
14. Certifikát: CE,ROHS,REACH
15. Kodér: Magnetický kodér
16. Konfigurace hřídele: D-řez, klínová drážka, kulatý, šestihranný, drážkovaný nebo jiný typ, délku hřídele lze přizpůsobit
17. Položka přizpůsobení: napětí, rychlost, kroutící moment, příruba, hřídel, IP
18. Další požadavky: Přívodní drát, konektor, spojka, kodér nebo jiné části
Aplikace:
Šnek na led, solární sledovač, automatický pohon brány, zemědělské stroje, automatický ventil pro regulaci průtoku
Data převodovky
| Počet fází | 1stupňová redukce | 2stupňová redukce | 3stupňová redukce | 4stupňová redukce | 5stupňová redukce |
| Poměr snížení | 3.6, 4.3 | 13, 15.3, 19.2, | 46.7, 55, 65 ,69, 81.6,102,121 | 168,198, 249, 234, 276, 326, 347,369, 435, 546, | 605, 714, 843, 896, 995,1175, 1248, 1260,1327,1474,1567, 1850,1966, 2321,2913,3439 |
| Délka převodovky "L" mm | 32.1 | 46 | 59.9 | 73.8 | 90.2 |
| Max. kroutící moment | 100 kgf • cm | 200 kgf • cm | 400 kgf • cm | 400 kgf • cm | 400 kgf • cm |
| Max. moment zlomu ozubeného kola | 300 kgf • cm | 600 kgf • cm | 1200 kgf • cm | 1200 kgf • cm | 1200 kgf • cm |
| Účinnost převodů | 90% | 81% | 73% | 65% | 59% |
Údaje o motoru
| Název motoru | Jmenovitý Volt. | Bez zátěže | Zatěžovací moment | Zastavovací moment | |||||
| V | Proud | Rychlost | Proud | Rychlost | točivý moment | Výstupní výkon | točivý moment | Proud | |
| mA | r / min | mA | r / min | gf. cm | W | gf. cm | A | ||
| ZY58123000 | 12 | ≤480 | 3000 | ≤4600 | 2418 | 1508 | 38. 1 | 7594 | 21. 1 |
| ZY58243000 | 24 | ≤260 | 3000 | ≤2620 | 2412 | 1562 | 39. 5 | 8392 | 12. 4 |
| * Poznámka: Jsou to pouze typické technické údaje, speciální požadavky lze přizpůsobit. | |||||||||
Mechanické rozměry
*Poznámka: Části motoru, jako je velikost hřídele, kodéry, kabely a konektory, lze přizpůsobit.
Konkurenční výhoda:
1.Vysoký kroutící moment, kompaktní velikost, vhodné pro malé prostory.
2. Široký rozsah otáček motoru, vyrobitelný od 1 ot./min do 2000 ot./min.
3. K dispozici jsou různé typy ozubených kol, včetně plastových ozubených kol, práškové metalurgie a ocelových ozubených kol, splňující různé aplikační požadavky.
4. Přizpůsobitelné podle požadavků zákazníka, jako jsou vodiče motoru, svorky, hřídele, volitelné kodéry, brzdy atd.
5. 100% úplná kontrola před odesláním, všechny produkty splňují certifikace CE a ROHS.
6. Rychlé dodání, vzorky standardních produktů dostupné do týdne, hromadné dodání za 20-25 dní
