Апликације:
Роботика, аутоматске браве за врата, Валв, рекламни кутији за лампе, Роботски косилац траве, оптичка опрема, електрична завеса; опрема за пречишћавање воде, соларни тракер, голф тролеј итд.
Опис:

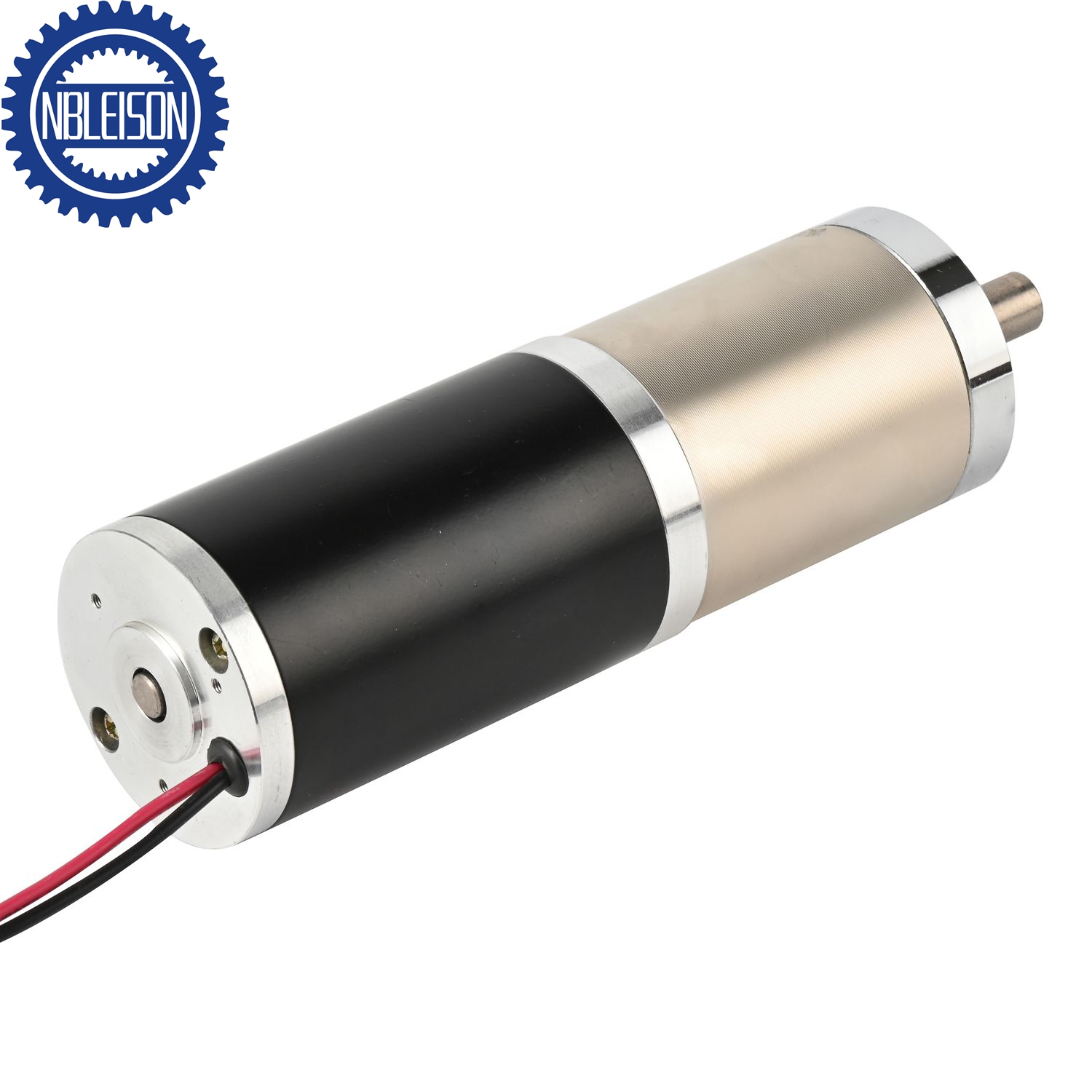

| Име производа: | ЛС-ПГ56ЗИ58 Дц Планетарни мотор за зрну |
| Уколико је потребно, | Са стаклом од 8 mm |
| Тип опреме: | Права герадхиел планетарни герадхеед |
| Дијаметар мењача: | 56 мм |
| Материјал кутије за мењач: | 1045 Челик |
| Материјал за предавне кочије: | 40Кр челик, металлургија праха, пластични опрема |
| Материјал вала: | 40Cr челик |
| Поддршка излазне ваље: | Двоструки ложић за кугле |
| Смештај ротације: | Реверзибилан ЦВ/ЦЦВ |
| Наменски напон: | 6В/9В/12В/18В/24В/36В/48В |
| Намерана брзина: | 1rpm до 1500rpm прилагођен |
| Намерани торк: | 100-400 кг.ф.см. |
| ОЕМ и ОДМ услуга: | Доступна |
| Сертификат: | ЦЕ, РОХС, РЕАЦХ |
| Кодер: | Магнетни енкодер |
| Конфигурација вала: | Д-резан, Клаувеј, круг, хексагон, сполен или други тип, дужина вала може бити прилагођена |
| Поделу за прилагођавање: | Напон, брзина, вртежни момент, фланж, вала, IP рејтинг |
| Додатне захтеве: | Пружани жици, спојници, спојници, енкодери или други делови |
Апликације:
Роботика, аутоматске браве за врата, Валв, рекламни кутији за лампе, Роботски косилац траве, оптичка опрема, електрична завеса; опрема за пречишћавање воде, соларни тракер, голф тролеј итд.
| Подаци о мењачу |
| Број фаза | 1 фаза смањења | 2 фазе смањења | 3 фазе смањења | 4 фазе смањења | 5 фаза смањења |
| Однос смањења | 3.6, 4.3 | 13, 15.3, 19.2, | 46.7, 55, 65, 69, 81.6, 102, 121 | 168,198, 249, 234, 276, 326, 347,369, 435, 546, | 605, 714, 843, 896, 995, 1175, 1248, 1260, 1327, 1474, 1567, 1850, 1966, 2321, 2913, 3439 |
| Дужина мењача "Л" мм | 32.1 | 46.0 | 59.9 | 73.8 | 90.2 |
| Макс. -Макс. Трчајући тренутни тренутак | 100 кг • цм | 200 кг • цм | 400 кг • цм | 400 кг • цм | 400 кг • цм |
| Макс. -Макс. Ток за прекидање зрна | 300Кгф • см | 600Кгф • см | 1200Кгф • см | 1200Кгф • см | 1200Кгф • см |
| Ефикасност предавника | 90% | 81% | 73% | 65% | 59% |
| Моторни подаци |
| Име мотора | Намерани Влт.в | Без оптерећења | Вртљиви момент на оптерећењу | Станковит крутни момент | |||||
| Струја | Брзина | Струја | Брзина | Тоцк | Излазна снага | Тоцк | Струја | ||
| мА | r/min | мА | r/min | гф.цм | В | гф.цм | А | ||
| ZY58123000 Заједно са | 12 | ≤480 | 3000 | ≤4600 | 2418 | 1508 | 38.1 | 7594 | 21.1 |
| ZY58243000 Заједно са | 24 | ≤260 | 3000 | ≤2620 | 2412 | 1562 | 39.5 | 8392 | 12.4 |
| * Напомена:То су само типични технички подаци,специални захтеви могу бити прилагођени. | |||||||||
| Механичка димензија |
* Напомена: Моторски делови као што су величина вала, енкодери, каблови и конектори могу се прилагодити.
