Aplicații:
Robotica, Echipamente de automatizare, Echipamente de ambalare, Echipamente medicale, Echipamente solare, Pompu, Procesor de alimente, Tractor robotic pentru tonatură etc;
Descriere:

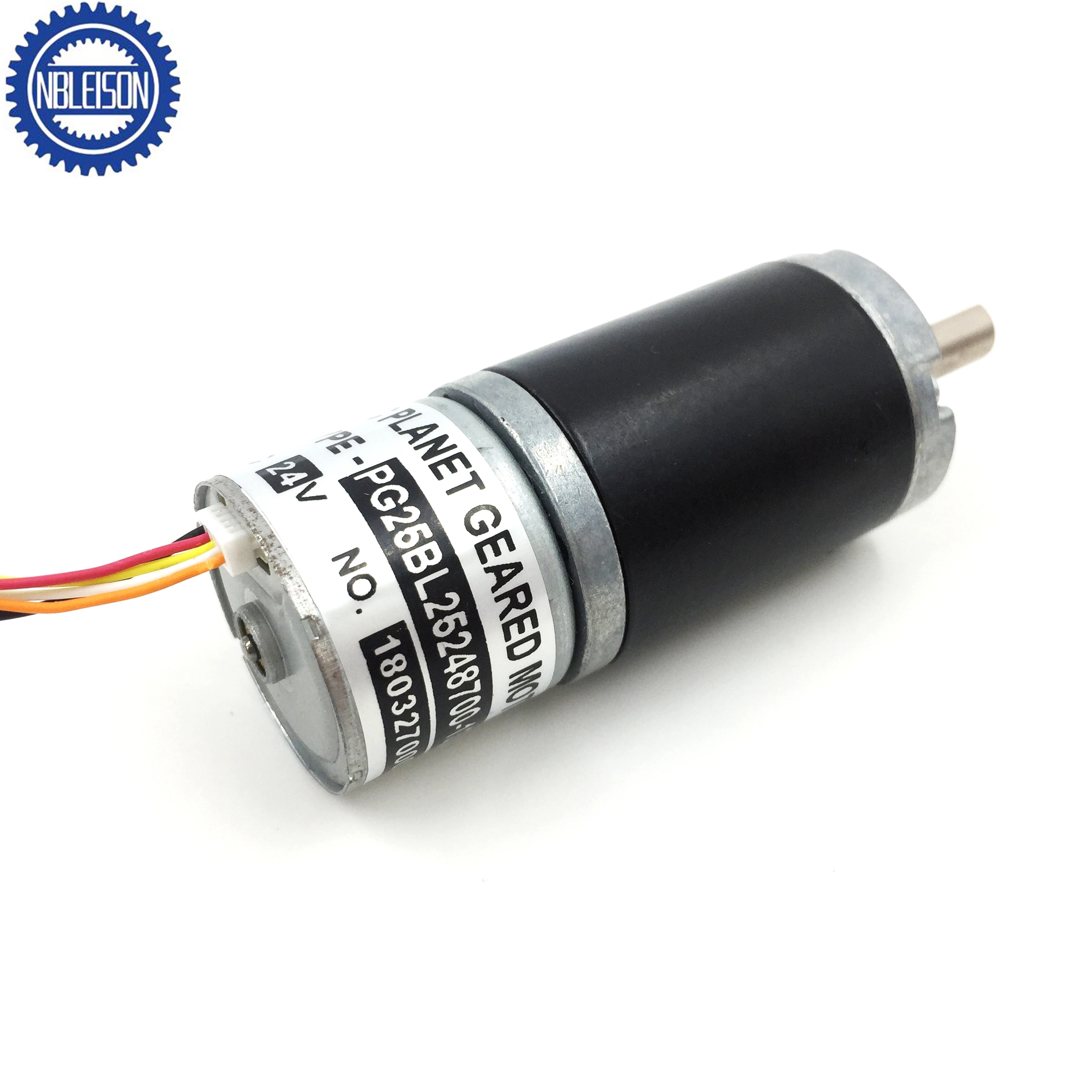

| Nume produs | PG25BL25 Motor DC Planetary Fără Carbon |
| Tip Motor | comutator fără carbon |
| Tip Reducere | Roată dințată dreaptă planetar |
| Diametrul Cutremurătorului | 25 mm |
| Material corp redactor | 1045 Oțel |
| Material de transmisie | oțel 40Cr, Metalurgie prin praf, Viteaza plastică |
| Material arborelui | oțel 40Cr |
| Suport pentru arbore de ieșire | Două rouleau pe bilă |
| Direcția de Rotație | S/C inversabil |
| Tensiune nominală | 6V/9V/12V/18V/24V |
| Viteza nominală | de la 1rpm până la 1500rpm personalizat |
| Cuplu nominal | 0,5kgf.cm-30kgf.cm1 |
| Serviciu OEM & ODM | Disponibil |
| Certificat | CE,ROHS,REACH |
| Codificator | Encodere magnetică |
| Configurarea axlei | D-cut, Keyway, Round, Hexagon, Splined sau alt tip, lungimea axlei poate fi personalizată |
| Articol de personalizare | voltage, viteza, cuplaj, flanșă, axă, clasificare IP |
| Cerințe suplimentare | Fir de conducere, conectoare, cuplaj, encoder sau alte părți |
Aplicații:
Robotica, Echipamente de automatizare, Echipamente de ambalare, Echipamente medicale, Echipamente solare, Pompu, Procesor de alimente, Tractor robotic pentru tonatură etc;
| Date despre cutie de viteze |
|
Număr de etape |
reducere în 1 etapă |
reducere în 2 etape |
reducere în 3 etape |
reducere în 4 etape |
reducere în 5 etape |
|
Raport de reducere |
3.6, 4.25 |
13, 15.3, 18 |
36, 46.7, 55, 65,|76.8, |
114,130,168,198 234, 276, 326, |
467, 604, 713, 842 994, 1174, 1386, |
|
Lungime cutie de viteze mm |
18.3 |
25.0 |
30.8 |
36.6 |
42.4 |
|
Cuplu maxim de rulare |
5.0kgf-cm |
5.0kgf-cm |
10.0kgf-cm |
10.0kgf-cm |
10.0kgf-cm |
|
Cuplu maxim de spargere a redactorului |
9.0kgf-cm |
15.0kgf-cm |
30kgf-cm |
30kgf-cm |
30kgf-cm |
|
Eficiența cutiei de viteze |
90% |
81% |
73% |
65% |
59% |
| Date Motor |
|
Nume motor |
Voltaj Rating |
Fără încărcare |
Moment cinetic la sarcină |
Cuplu la blocare |
|||||
|
Curent |
Viteză |
Curent |
Viteză |
Cuplajul motorului |
Puterea de ieșire |
Cuplajul motorului |
Curent |
||
|
- Nu! |
r/min |
- Nu! |
r/min |
gf-cm |
W |
gf-cm |
- Nu! |
||
|
13H126200 |
12 |
≤150 |
6200 |
≤210 |
4800 |
20 |
0.96 |
118 |
750 |
|
13H248700 |
24 |
≤140 |
8700 |
≤180 |
7000 |
20 |
1.4 |
142 |
680 |
|
*Notă: Acestea sunt doar date tehnice tipice, cerințele speciale pot fi personalizate. |
|||||||||

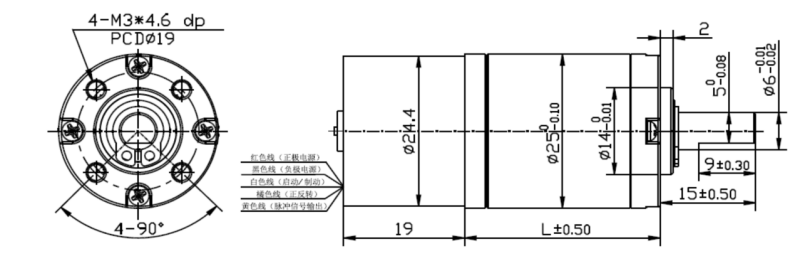

| Dimensiuni mecanice |
* Notă: Partile motorului, cum ar fi dimensiunea axlei, encodeurile, cablurile și conectoarele, pot fi personalizate.
