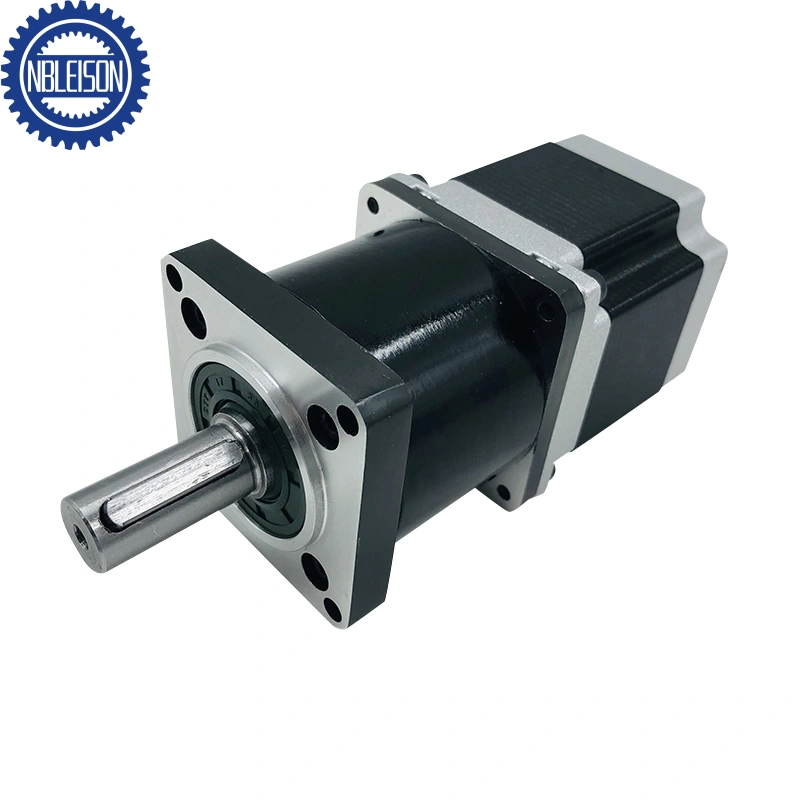

Nema 23 Planetary Geared Stepper Motor

Applikasjoner:

3D-printer, Skjermaskin, CNC-maskin, Pakkingsutstyr, Lysesystem, Overvåkingsutstyr, Tekstilmaskin; Medisinsk analyseinstrument

Beskrivelse:

Produktnavn	Nema 23 Planetary Geared Stepper Motor
Motortype	Planetstyringsmotor
Konstruksjon	Hybrid Type
Antall faser	2 Fase
Motor Dimensjon	57X57XL（mm）
Holdingtorque	4Kg.cm-400Kg.cm
Trinn Revolution	1.8/0.9 grad
IP-vurdering	IP40
Driftstemperatur	-20 ℃ til +50℃
Isolasjonsklasse	Klasse B (130°C)
OEM & ODM tjeneste	Tilgjengelig
Sertifikat	CE, ROHS, REACH
Enkoder	OK
Akseskonfigurasjon	D-kutt, Rund eller annen type, akselengde kan tilpasses
Tilpassingspunkt	spenning, fart, moment, akse, IP-vurdering
Tilleggskrav	Ledetråd, kobler, encoder, brems eller andre deler

Applikasjoner:

3D-printer, Skjermaskin, CNC-maskin, Pakkingsutstyr, Lysesystem, Overvåkingsutstyr, Tekstilmaskin; Medisinsk analyseinstrument

Motor Data

Modell	Stevvvinkel	Lengde (Ld)	Fasevoltage	Fasestrøm	Faseresistans	Fase Induktans	Holdingtorque	Føringsdråd
Modell	Stevvvinkel	mm	V	A	ω	mH	Kg.cm	Føringsdråd
57B YGH41(M)-144-4A/B	1.8/0.9	41	4.1	1.44	2.85	5.4	4	4
57BYGH51(M)-144-4A/B	1.8/0.9	51	4.74	1.44	3.3	8.2	9	4
57B YGH56(M)-100-6A/B	1.8/0.9	56	7	1.0	7.6	10	9	6
57B YGH56(M)-280-4A/B	1.8/0.9	56	2.52	2.8	0.9	2.5	12.5	4
57BYGH76(M)-200-6A/B	1.8/0.9	76	5	2.8	2.25	3.6	13.5	6
57B YGH76(M)-280-4A/B	1.8/0.9	76	3.16	2.8	1.13	3.6	18.9	4
*Merk: Dette er bare typiske tekniske data, spesialkrav kan tilpasses.

Girbokse-data

Reduseringsforhold	X:1	3.6	4.3	13	15	18	46	55	65	77
Nøyaktig reduksjonsforhold	X:1	3.6	5.25	12.96	15.3	18.06	46.65	55.08	65.02	76.76
Antall geartrinn	#	1	1	2	2	2	3	3	3	3
Maks tillatt vridetmoment	kg.cm	200	200	300	300	300	400	400	400	400
Moment for tillatt vridetmoment	kg.cm	300	300	500	500	500	600	600	600	600
Geblengde	mm	47.5	47.5	59.5	59.5	59.5	71.5	71.5	71.5	71.5

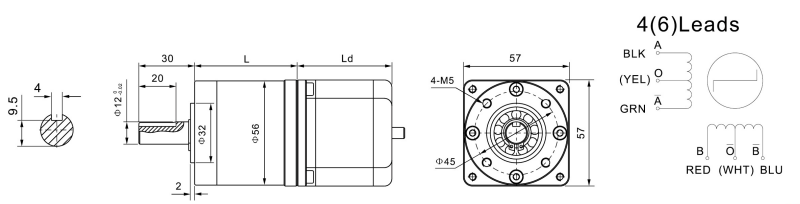

Mekaniske dimensjoner

nema23

* Merknad: Motor-delene, som aksestørrelse, kabler & tilkoblinger, kan tilpasses.
