Applikasjoner:
Robotikk, Automatisk dørslutter, Ventil, Reklamelysboks, Robotlawnmower, Optisk utstyr, Elektrisk gardin; Vannbehandlingsutstyr, Solsporar, Golfvogn etc.
Beskrivelse:

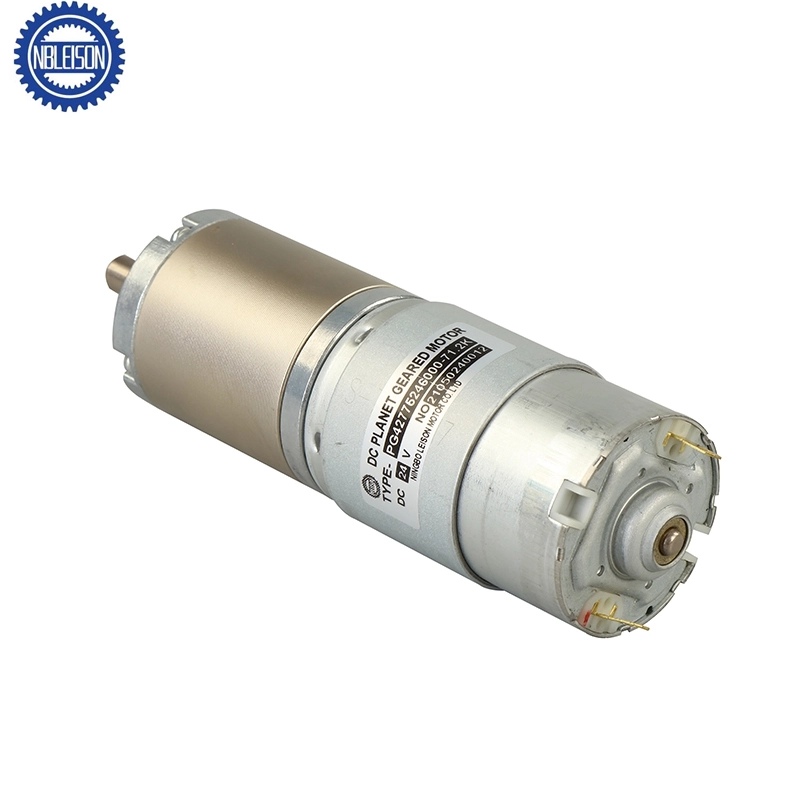

| Produktnavn: | LS-PG42M775 Dc Planetær Gear Motor |
| Motortype: | Kullbørste kommutator |
| Gear type: | Rett tannhjul planetgeartøy |
| Tredjekasse diameter: | 42mm |
| Tredjekassehus materiale: | 1045 Stål |
| Tredjekasse materiale: | 40Cr Stål, Pulvermetallurgi, Plasttannhjul |
| Skaftmaterial: | 40Cr Stål |
| Utdriftsaksel støtte: | Dobbelt kulelager |
| Roteringsretning: | MKV/VMK reverserbar |
| Nominalspenning: | 6V/9V/12V/18V/24V/36V/48V |
| Nominal hastighet: | 1rpm til 1500rpm tilpasset |
| Nominal tredje: | 50-200kgf.cm |
| OEM & ODM Tjeneste: | Tilgjengelig |
| Sertifikat: | CE, ROHS, REACH |
| Encoder: | Magnetisk encoder |
| Sakskonfigurasjon: | D-skjæring, nøkkelgås, rund, heksagonal, splinert eller annen type, sakslengde kan tilpasses |
| Tilpassingspunkt: | Spenning, fart, dreiemoment, flansje, sak, IP-vurdering |
| Ytterligere krav: | Ledningskabel, koplepunkt, kobling, encoder eller andre deler |
Applikasjoner:
Robotikk, Automatisk dørslutter, Ventil, Reklamelysboks, Robotlawnmower, Optisk utstyr, Elektrisk gardin; Vannbehandlingsutstyr, Solsporar, Golfvogn etc.
| Girbokse-data |
| Antall steg | 1 reduseringsnivå | 2 reduseringsnivåer | 3 reduseringsnivåer | 4 reduseringsnivåer | 5 reduseringsnivåer |
| Reduseringsforhold | 3.7 | 10,2,13,7 19,2 | 32,5,50,9 71,2,99,5 | 139,188,264 369,516 | 699,977 , 1367 1911 , 2672,3736 |
| Gearboksens lengde "L" mm | 31.8 | 43.1 | 54.4 | 65.7 | 77 |
| Maks. Gear kjøretøytt moment | 50kgf-cm | 100kgf-cm | 200kgf-cm | 200kgf-cm | 200kgf-cm |
| Maks. redskapsbrytningstørrelse | 100kgf-cm | 300kgf-cm | 600kgf-cm | 360kgf-cm | 360kgf-cm |
| Gir-effektivitet | 90% | 81% | 73 % | 65% | 59% |
| Motor Data |
| Motor navn | Nominell Spenning V | Ingen belasting | Lasttorque | Stoppmoment | |||||
| Aktuell | Hastighet | Aktuell | Hastighet | Tørr | Utgangseffekt | Tørr | Aktuell | ||
| mA | o/min | mA | o/min | gf.cm | W | gf.cm | A | ||
| RS-775123000 | 12 | ≤420 | 3000 | ≤1300 | 2430 | 408 | 10.4 | 2484 | 6.7 |
| RS-775124500 | 12 | ≤750 | 4500 | ≤2100 | 3710 | 476 | 17.6 | 2714 | 10.4 |
| RS-775126000 | 12 | ≤1300 | 6000 | ≤3500 | 5195 | 478 | 25.5 | 3129 | 18.6 |
| RS-775243000 | 24 | ≤210 | 3000 | ≤600 | 2590 | 364 | 9.87 | 2050 | 3.2 |
| RS-775244500 | 24 | ≤480 | 4500 | ≤1300 | 3850 | 482 | 18.5 | 3335 | 5.3 |
| RS-775246000 | 24 | ≤630 | 6000 | ≤2100 | 5233 | 574 | 30.8 | 4565 | 12.1 |
| *Merk: Dette er bare typiske tekniske data, spesialkrav kan tilpasses. | |||||||||

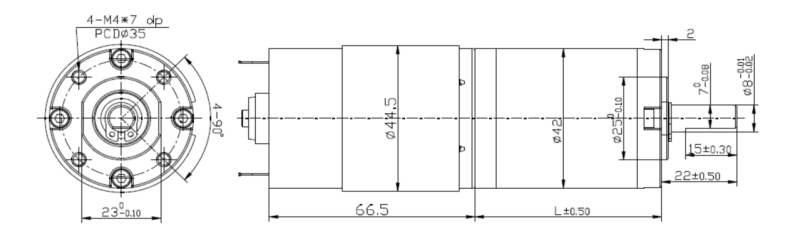

| Mekanisk dimensjon |
*Merk: Motordele som aksestørrelse, encoderer, kabler & koblinger kan tilpasses.
