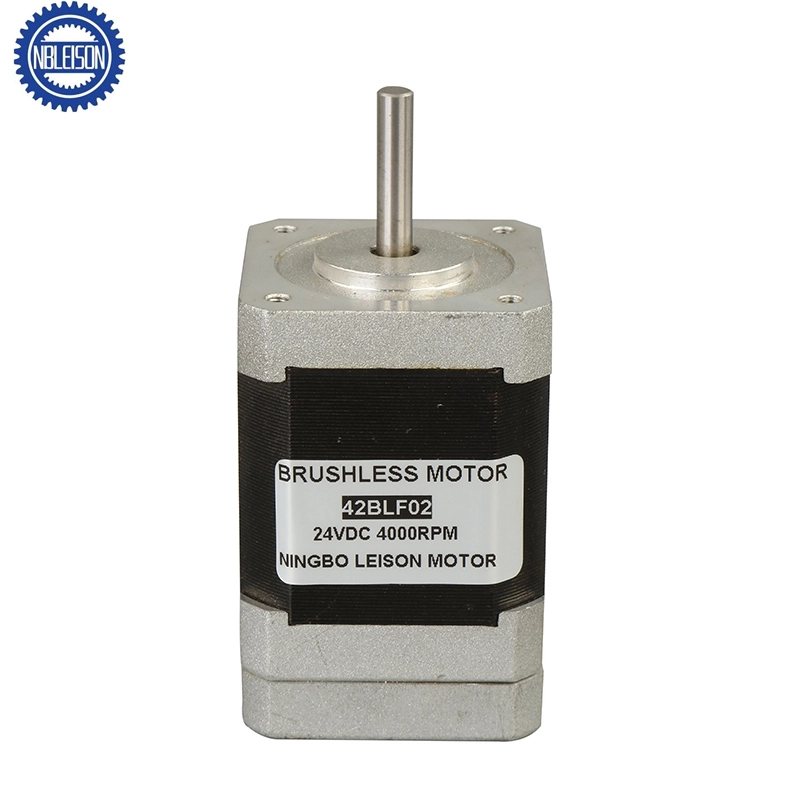

LS-42BLF DC Brushless Motor

Applikasjoner:

Robotikk, automatiseringsutstyr, pakkeutstyr, medisinsk utstyr, solutstyr, pump, matforarbeider, robotisk gråsmøyer etc;

Beskrivelse:

Produktnavn:	LS-42 BLF DC Brushløs Motor
Motortype:	Uten børste
Bygg:	Permanent magnet
Antall poler:	8 eller 4
Skjebetype:	Kulelager
Nominalspenning:	12V/18V/24V/36V/48V
Nominal hastighet:	1000rpm til 8000rpm tilpasset
Utgangs effekt:	26-78 W
OEM & ODM Tjeneste:	Tilgjengelig
Sertifikat:	CE, ROHS, REACH
Encoder:	OK
Sakskonfigurasjon:	D-skjæring, Rund eller annen type, sakslengde kan tilpasses
Tilpassingspunkt:	Spenningsnivå, fart, dreiemoment, sak, IP vurdering
Ytterligere krav:	Leddtråd, kobling, encoder eller andre deler

Applikasjoner:

Robotikk, automatiseringsutstyr, pakkeutstyr, medisinsk utstyr, solutstyr, pump, matforarbeider, robotisk gråsmøyer etc;

Generelle spesifikasjoner

Punkt	Spesifikasjon
Oppviklet type	Stjerne
Hall-effektvinkel	120° elektrisk vinkel
Isolasjonsklasse	B
Omgivnings temperatur intervall	-20°C~ +50°C
Isolasjonsmotstand	100MQMin.500V DC
Dielektrisk styrke	500V AC 1 minutt

Motor Data

Modell	Antall stolper	Antall faser	Nominell Spenning	Nominell Hastighet	Nominelt dreiemoment	Nominell strøm	Utgangseffekt	Topp dreiemoment	Toppstrøm	Momentkonstant	Retytingsspänningskonstant	Rotor-innertis	Kroplengde	Masse
Modell	Antall stolper	Antall faser	VDC	Rpm	N-m	Ampere	Watt	N-m	Ampere	N-m/Ampere	V/KRPM	gem2	mm	kg
42BLF01	8	3	24	4000	0.063	1.9	26	0.18	5.7	0.035	3.7	24	47	0.33
42BLF02			24	4000	0.125	3.4	52	0.38	10.2	0.036	3.8	48	63	0.48
42BLF03			24	4000	0.188	5.7	78	0.75	18	0.036	3.8	72	79	0.63
* Merknad: Dette er bare typisk tekniske data, spesialkrav kan tilpasses.

Advarsel 1: Toppmomentet er oppgitt kun for å gjøre ytelsesberegninger. Drift nær eller ved denne betingelsen vil føre til at motoren blir skadet.

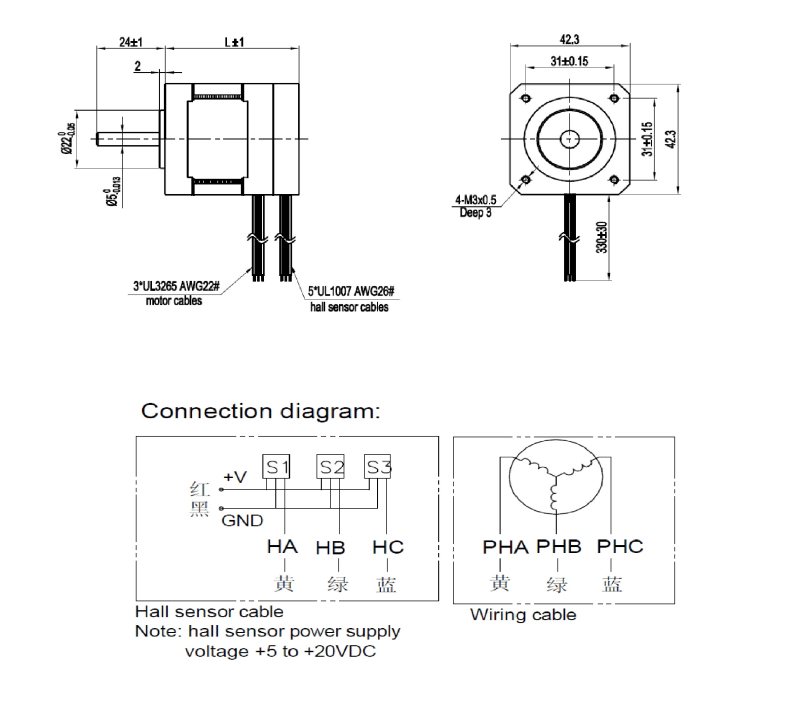

Mekanisk dimensjon

* Merk: Motordelene som aksestørrelse, encoderer, kabler & koblinger kan tilpasses.
