स्टेपर मोटर्स का अंतिम मार्गदर्शिका: सिद्धांत, प्रकार और 2026 के बाज़ार अंतर्दृष्टि

चाहे आप एक उच्च-परिशुद्धता वाले 3D प्रिंटर, चिकित्सा स्वचालन उपकरण, या अगली पीढ़ी की रोबोटिक भुजा का डिज़ाइन कर रहे हों, सही गति नियंत्रण घटक का चयन करना महत्वपूर्ण है। उपलब्ध विभिन्न प्रकार के मोटरों में से, स्टेपर मोटर स्टेपर मोटर खुले-लूप प्रणालियों में अतुलनीय परिशुद्धता और लागत-प्रभावशीलता के कारण दुनिया भर के इंजीनियरों के लिए शीर्ष विकल्प बनी हुई है।

इस व्यापक गाइड में, हम यह समझाएँगे कि स्टेपर मोटर स्टेपर मोटर कैसे काम करते हैं, उनकी आंतरिक संरचना का विस्तार से विश्लेषण करेंगे, और आज स्वचालन उद्योग को आकार दे रहे नवीनतम बाज़ार प्रवृत्तियों का विश्लेषण करेंगे।

1. स्टेपर मोटर क्या है और यह कैसे काम करती है?

मूल रूप से, एक स्टेपर मोटर (जिसे अक्सर स्टेप मोटर या पल्स मोटर कहा जाता है) एक विद्युत मोटर है जो

एक पूर्ण घूर्णन को समान चरणों की संख्या में विभाजित करता है। मानक डीसी मोटरों के विपरीत, जो वोल्टेज लगाए जाने पर निरंतर घूमती हैं, स्टेपर मोटर विविध, सटीक वृद्धियों में गति करती है।

गति के पीछे की क्रियाविधि

मोटर को एक से डिजिटल विद्युत आवेशों द्वारा चालित किया जाता है, स्टेपर मोटर ड्राइवर .

• चरण कोण: मोटर को भेजा गया प्रत्येक एकल आवेश रोटर को एक विशिष्ट, निश्चित कोण (जिसे चरण कोण कहा जाता है) से घुमाता है।

• आनुपातिक नियंत्रण: कुल कोणीय या रैखिक विस्थापन आवेशों की संख्या के सीधे आनुपातिक होता है। आवेशों की संख्या को कितना प्यार दिया गया।

• गति नियमन: मोटर की घूर्णन गति आवेशों की आवृत्ति के सीधे आनुपातिक होती है। पल्स आवृत्ति .

क्योंकि आप इनपुट पल्स की गिनती करके सटीक स्थिति निर्धारण प्राप्त कर सकते हैं, इसलिए स्टेपर मोटर्स को महंगे फीडबैक सेंसर या एन्कोडर की आवश्यकता नहीं होती है, जिससे वे ओपन-लूप नियंत्रण प्रणालियों के लिए अत्यंत लागत-प्रभावी समाधान बन जाती हैं।

2. डैशबोर्ड के नीचे: उच्च-गुणवत्ता वाली स्टेपर मोटर के अंदर

चिकनी संचालन, कम अनुनाद और लंबे जीवनकाल सुनिश्चित करने के लिए, एक औद्योगिक स्टेपर मोटर उच्च-परिशुद्धता यांत्रिक निर्माण पर निर्भर करती है। आइए देखें कि इसके अंदर क्या है:

• स्टेटर असेंबली: यह स्थिर बाहरी भाग है जिसमें स्टेटर कोर और वाइंडिंग इन्सुलेशन शामिल हैं। जब वाइंडिंग्स को ऊर्जा प्रदान की जाती है, तो वे एक विद्युत चुंबकीय क्षेत्र उत्पन्न करती हैं जो रोटर को घुमाता है।

• रोटर असेंबली: घूर्णन करने वाला आंतरिक भाग, उच्च-ग्रेड से निर्मित चुंबकीय इस्पात (स्थायी चुंबक) और एक स्लॉटेड रोटर कोर।

• यांत्रिक हार्डवेयर और एन्क्लोजर: सब-माइक्रॉन परिशुद्धता के साथ सबकुछ एक साथ रखने के लिए, मोटर एक फ्रंट कवर, रियर कवर, केंद्रीय शाफ्ट (आउटपुट शाफ्ट), परिशुद्ध बॉल बेयरिंग्स और वेव वॉशर्स का उपयोग करता है जो अक्षीय प्ले को नियंत्रित करते हैं।

पर निंगबो लेइसन मोटर , हमारी विनिर्माण प्रक्रिया सुनिश्चित करती है कि ये घटक सही ढंग से संरेखित हों, जिससे बैकलैश को न्यूनतम किया जा सके और होल्डिंग टॉर्क को अधिकतम किया जा सके।

3. स्टेपर मोटर वर्गीकरण को सरल बनाना

सभी स्टेपर मोटर्स समान नहीं होते हैं। आपकी टॉर्क आवश्यकताओं, गति सीमाओं और स्टेप रिज़ॉल्यूशन के आधार पर, आपको विभिन्न प्रकारों के बीच चयन करना होगा।

आंतरिक निर्माण के आधार पर वर्गीकरण

• परिवर्तनशील प्रतिकर्षण (VR) स्टेपर मोटर्स: इनमें चुंबकों के बिना एक साधारण लोहे का रोटर होता है। ये सरल और लागत-प्रभावी हैं, लेकिन कम टॉर्क और बड़े स्टेप कोण प्रदान करते हैं।

• स्थायी चुंबक (PM) स्टेपर मोटर्स: रोटर में स्थायी चुंबकों का उपयोग करते हुए, ये उचित टॉर्क प्रदान करते हैं, लेकिन आमतौर पर बड़े स्टेप कोणों (जैसे 7.5° या 15°) तक ही सीमित होते हैं।

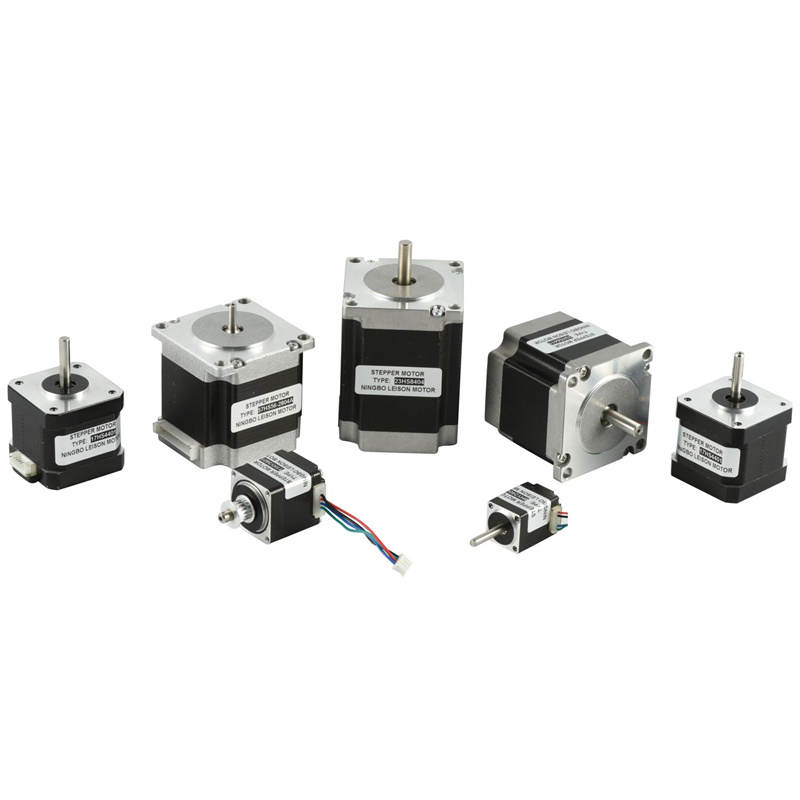

• हाइब्रिड स्टेपर मोटर्स (HB): ये निश्चित रूप से उद्योग का सुनहरा मानक हैं। ये VR और PM मोटर्स की सर्वश्रेष्ठ विशेषताओं को एकीकृत करते हैं। हाइब्रिड मोटर्स निम्नलिखित प्रदान करते हैं: उच्च रिज़ॉल्यूशन (आमतौर पर 0.9° या 1.8° के स्टेप कोण) , उच्च होल्डिंग

टॉर्क और उत्कृष्ट गतिशील प्रदर्शन। इस श्रेणी में व्यापक रूप से उपयोग किए जाने वाले NEMA 17, NEMA 23 और NEMA 34 स्टेपर मोटर्स .

चरण संख्या के आधार पर वर्गीकरण

• 2-चरण स्टेपर मोटर्स: सामान्य स्वचालन के लिए सबसे लोकप्रिय और लागत-प्रभावी विकल्प।

• 3-चरण स्टेपर मोटर्स: अत्यधिक चिकनी गति, न्यूनतम अनुनाद और कम शोर स्तर की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श।

4. बाज़ार के प्रवृत्तियाँ: क्यों स्टेपर मोटर की मांग में तेज़ी आ रही है (2026–2029)

तेज़ी से बढ़ते उद्योग 4.0 स्मार्ट निर्माण और IoT उपकरणों के कारण, वैश्विक स्टेपर मोटर बाज़ार में स्थिर वृद्धि देखी जा रही है।

हालिया उद्योग डेटा के अनुसार, वैश्विक स्टेपर मोटर बाज़ार का आकार वर्ष 2024 में 2.15 अरब अमेरिकी डॉलर तक पहुँच गया और वर्ष 2029 तक 2.411 अरब अमेरिकी डॉलर तक बढ़ने का अनुमान है।

यह वृद्धि कई उच्च-प्रौद्योगिकी उद्योगों में आक्रामक तकनीकी एकीकरण के कारण हो रही है:

• रोबोटिक्स एवं कारखाना स्वचालन: एजीवी (स्वचालित मार्गदर्शित वाहन), एएमआर और उच्च-परिशुद्धता वाले उपकरण सीएनसी मशीनरी .

• चिकित्सा एवं स्वास्थ्य सेवा उपकरण: स्वचालित द्रव प्रबंधन पंप, वेंटिलेटर और शल्य चित्रण उपकरण।

• ऑटोमोटिव एवं 5जी अवसंरचना: बेस स्टेशन एंटीना एडजस्टर और स्मार्ट ऑटोमोटिव ट्रांसमिशन प्रणालियाँ।

• उपभोक्ता इलेक्ट्रॉनिक्स: 3डी प्रिंटर, कैमरा जिम्बल और स्वचालित स्मार्ट घरेलू उपकरण।

एक विश्वसनीय स्टेपर मोटर निर्माता: निंगबो लेइसन मोटर के साथ साझेदारी करें

उत्पादन के पैमाने को बढ़ाने या एक नए स्वचालित उत्पाद के विकास के दौरान, आपके घटक आपूर्तिकर्ता का चुनाव आपकी परियोजना की सफलता को सुनिश्चित कर सकता है या विफल कर सकता है।

निंगबो लेइसन मोटर एक प्रमुख स्टेपर मोटर कारखाना है जिसके पास 20 वर्षों से अधिक का सिद्ध निर्माण और OEM/ODM अनुभव है। हम केवल मानक ऑफ-द-शेल्फ मोटरों की आपूर्ति नहीं करते हैं; बल्कि हम व्यापक, एकीकृत गति नियंत्रण समाधान प्रदान करते हैं। हमारी क्षमताओं में अनुकूलित यांत्रिक संरचनाएँ, विशिष्ट स्टेपर मोटर ड्राइवर नियंत्रण डिज़ाइन निर्माण और अनुकूलित इंजीनियरिंग समर्थन शामिल हैं।
