अनुप्रयोग:
रोबोटिक्स, स्वचालित दरवाजे के लॉक, वैल्व, विज्ञापन लैम्प बॉक्स, रोबोट लॉन माऊज़र, ऑप्टिकल उपकरण, इलेक्ट्रिक कर्टेन; पानी का उपचार उपकरण, सोलर ट्रैकर, गोल्फ ट्रॉली आदि।
विवरण:

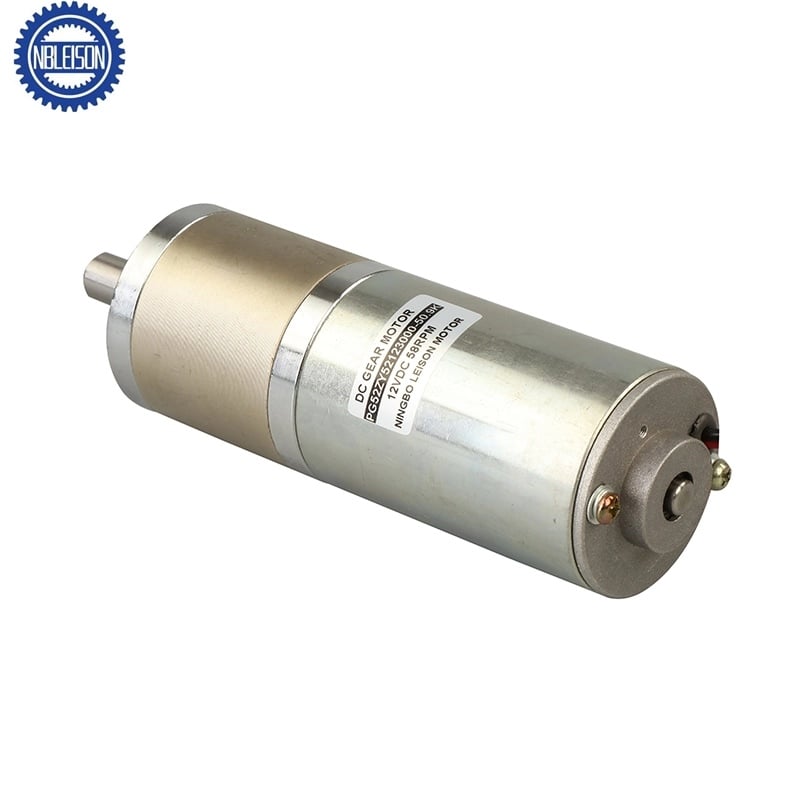

| उत्पाद का नाम: | LS-PG52ZY52 DC प्लैनेटरी गियर मोटर |
| मोटर प्रकार: | कार्बन-ब्रश कम्युटेटर |
| गियर प्रकार: | सीधा गियरहवेल प्लैनेटरी गियरहेड |
| गियरबॉक्स व्यास: | 52mm |
| गियरबॉक्स केसिंग मातेरियल: | 1045 स्टील |
| गियरट्रेन मातेरियल: | 40Cr स्टील , पाउडर मेटलर्जी, प्लास्टिक गियर |
| शाफ्ट सामग्री: | 40Cr स्टील |
| आउटपुट शाफ्ट सपोर्ट: | डुअल बॉल बेअरिंग |
| रोटेशन डायरेक्शन: | सीडब्ल्यू/सीसीडब्ल्यू रिवर्सिबल |
| नामित वोल्टेज: | 6V/9V/12V/18V/24V/36V/48V |
| नामित गति: | 1rpm से 1500rpm तक स्वयंशील |
| नामित बल: | 0.5-200 किलोजीएफ.सीएम |
| OEM & ODM सेवा: | उपलब्ध |
| प्रमाणपत्र: | CE, ROHS, REACH |
| इनकोडर: | चुंबकीय एन्कोडर |
| शाफ्ट कॉन्फिगरेशन: | डी-कट, कीवे, राउंड, हेक्सगन, स्प्लाइन्ड या अन्य प्रकार, शाफ्ट लंबाई कस्टमाइज़ की जा सकती है |
| संवर्धन आइटम: | वोल्टेज, गति, टॉक्यू, फ्लेंग, शाफ्ट, IP रेटिंग |
| अतिरिक्त आवश्यकताएं: | मुख्य पार, कनेक्टर, क夫पलिंग, इनकोडर, या अन्य भाग |
अनुप्रयोग:
रोबोटिक्स, स्वचालित दरवाजे के लॉक, वैल्व, विज्ञापन लैम्प बॉक्स, रोबोट लॉन माऊज़र, ऑप्टिकल उपकरण, इलेक्ट्रिक कर्टेन; पानी का उपचार उपकरण, सोलर ट्रैकर, गोल्फ ट्रॉली आदि।
| गियरबॉक्स डेटा |
| स्टेज की संख्या | 1 स्टेज रिडक्शन | 2 स्टेज रिडक्शन | 3 स्टेज रिडक्शन | चार स्टेज रिडक्शन | पांच स्टेज रिडक्शन |
| कमी अनुपात | 3.7 , 5.2 | 13.7 , 19.2 26.9 | 50.9,71.2 99.5 , 139 | 188 , 264,369 516,721 | 699, 977 , 1367 1911 , 2672 , 3736 |
| गियरबॉक्स की लंबाई "L" मिमी | 27.3 | 38.9 | 50.5 | 62.1 | 73.7 |
| अधिकतम गियर चलन टॉक | 50 किलोग्राम-सेमी | 100 किलोग्राम-सेमी | 300 किलोग्राम-सेमी | 300 किलोग्राम-सेमी | 300 किलोग्राम-सेमी |
| अधिकतम गियर तोड़ने वाला टोक़्यू | 150किलोजी-सेमी | 300 किलोग्राम-सेमी | 900किलोजी-सेमी | 900किलोजी-सेमी | 900किलोजी-सेमी |
| गियरिंग कार्यक्षमता | 90% | 81% | 73% | 65% | 59% |
| मोटर डेटा |
| मोटर का नाम | अभिलेखित वोल्ट। V | कोई भार नहीं | लोड टोक़ | स्टॉल टोक़ | |||||
| वर्तमान | गति | वर्तमान | गति | टॉर्क | आउटपुट पावर | टॉर्क | वर्तमान | ||
| मा | आर/मिनट | मा | आर/मिनट | gfcm | डब्ल्यू | gfcm | A | ||
| ZY52123000 | 12 | ≤650 | 3000 | ≤4900 | 2550 | 1316 | 35.1 | 6416 | 21.1 |
| ZY52243000 | 24 | ≤320 | 3000 | ≤2880 | 2623 | 1634 | 44.8 | 8712 | 13.8 |
| * नोट: यह केवल सामान्य तकनीकी डेटा है, विशेष मांगों के अनुसार सजाया जा सकता है। | |||||||||

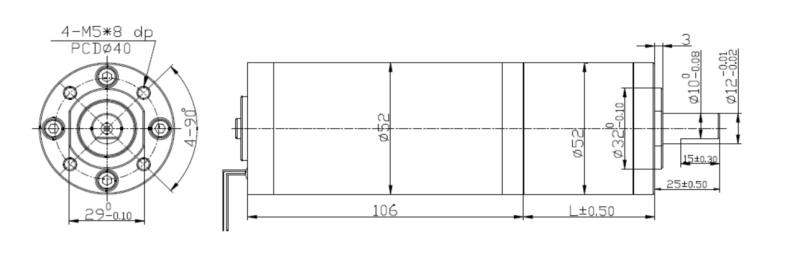

| यांत्रिक आयाम |
* ध्यान दें: मोटर के भाग, जैसे अक्स आकार, एनकोडर, केबल & कनेक्टर को संशोधित किया जा सकता है।
