Käyttötarkoituksia:
Robotti, automaattiluukkuluodat, venttiili, mainosvalojen laatikot, robottiharja, optinen laite, sähköinen vitustain; vedenkäsittelylaitteisto, aurinkoseurain, golfkärry jne.
Kuvaus:

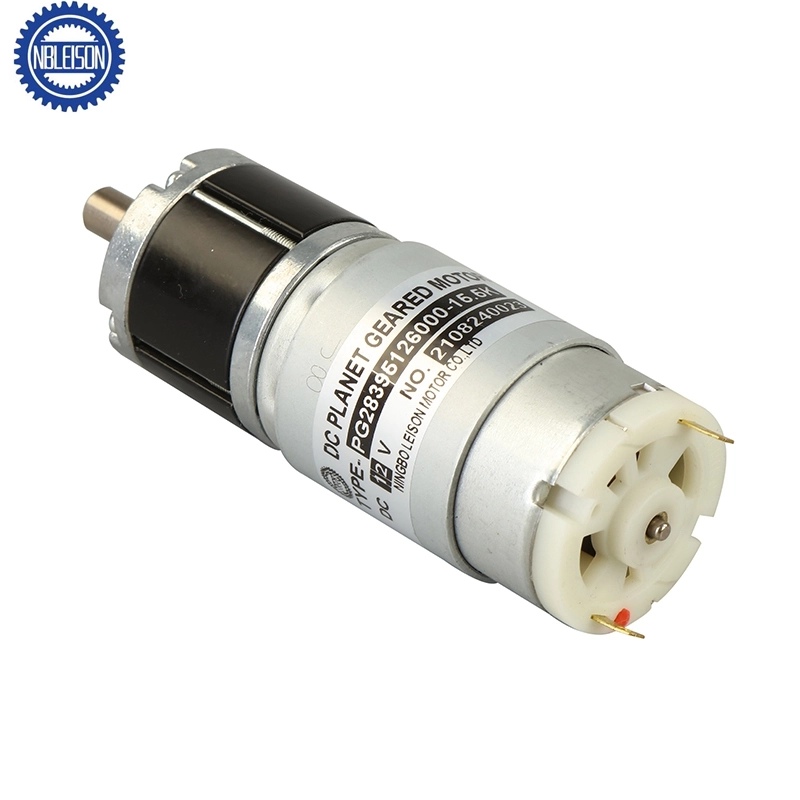

| Tuotteen nimi: | LS-PG28M395 Dc Planeetaveisto Moottori |
| Moottorityyppi: | hiilipensaiden vaihtaja |
| Gearin tyyppi: | Suora hampurilas planeetta-vaihteisto |
| Vaihteiston halkaisija: | 28mm |
| Vaihteiston kuoren materiaali: | 1045 Teräs |
| Vaihtovaiheen materiaali: | 40Cr Teräs, Pulverimetallia, Muovivaihe |
| Kantamateriaali: | 40Cr teräs |
| Ulko-akselin tukeminen: | Sleeve-kumi |
| Pyörähdys suunta: | PW/VP kääntyvä |
| Nimellispinta: | 6V/9V/12V/18V/24V/36V/48V |
| Nimellisnopeus: | 1rpm - 1500rpm mukautettu |
| Nimellinen väännösmomentti: | 10-50kgf.cm |
| OEM & ODM Palvelu: | Saatavilla |
| Sertifiikaatti: | CE, ROHS, REACH |
| Enkooderi: | Magneettinen koodari |
| Pakkanen konfiguraatio: | D-leikkaus, avainnuppi, pyöreä, kuusikulmainen, riippuva tai muu tyyppi, virityksen pituus voidaan mukauttaa |
| Mukauttaminen kohta: | jännite, nopeus, väännösmomentti, flungi, pakkanen, IP-luokitus |
| Lisävaatimukset: | Johto, yhdistin, liitos, koodaaja tai muu osa |
Käyttötarkoituksia:
Robotti, automaattiluukkuluodat, venttiili, mainosvalojen laatikot, robottiharja, optinen laite, sähköinen vitustain; vedenkäsittelylaitteisto, aurinkoseurain, golfkärry jne.
| Geaarin data |
| Vaiheiden lukumäärä | 1 vaihe vähennys | 2 vaihetta vähennys | 3 vaihetta vähennys | 4 vaihetta vähennys | 5 vaihetta vähennys |
| Vähennyskerroin | 3.3, 4.6 | 11.2 , 15.5 | 37.7, 52.1, | 126, 174 , 241 , | 423, 585 , 810 |
| 21.5 | 72, 100 | 334 , 462 | 1120 , 1549 , 2142 | ||
| Vaihteisto pituus "L" mm | 20.2 | 25.9 | 31.7 | 37.5 | 43.3 |
| Maksimi vaihteiston pyörimisvaihteen momentti | 10.0kgf-cm | 20.0kgf-cm | 50.0kgf-cm | 50.0kgf-cm | 50.0kgf-cm |
| Maksimi hajonta-akselin rikkumismomentti | 20.0kgf-cm | 60.0kgf-cm | 150.0kgf-cm | 150.0kgf-cm | 150.0kgf-cm |
| Vaihteiston tehokkuus | 90% | 81% | 73% | 65% | 59% |
| Moottoridatan |
| Moottorin nimi | Nimellä verro V | Ei kuormaa | Latauskytkentä | Lopetuskulju | |||||
| Nykyinen | Nopeus | Nykyinen | Nopeus | Vääntömomentti | Ulostuloenergia | Vääntömomentti | Nykyinen | ||
| - Äiti. | r/min | - Äiti. | r/min | gf.cm | L | gf.cm | - Äiti. | ||
| RS-395124500 | 12 | ≤150 | 4500 | ≤470 | 3879 | 95.2 | 3.7 | 643 | 2600 |
| RS-395126000 | 12 | ≤190 | 6000 | ≤950 | 5350 | 119 | 6.5 | 847 | 4600 |
| RS-395244500 | 24 | ≤70 | 4500 | ≤230 | 3992 | 104 | 4.2 | 722 | 1500 |
| RS-395246000 | 24 | ≤90 | 6000 | ≤450 | 5456 | 134 | 7.5 | 1017 | 2720 |
| *Huomio: Tämä on vain tyypillinen tekninen data, erityiset vaatimukset voidaan mukauttaa. | |||||||||

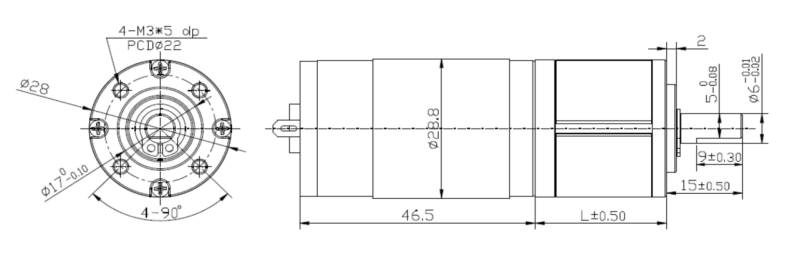

| Mekaaninen mitoitus |
*Huomio: Moottorin osat, kuten akselinkoko, encodeerit, kabelit ja yhdistimet voidaan mukauttaa.
