Käyttötarkoituksia:
Robotti, automaattiluukkuluodat, venttiili, mainosvalojen laatikot, robottiharja, optinen laite, sähköinen vitustain; vedenkäsittelylaitteisto, aurinkoseurain, golfkärry jne.
Kuvaus:

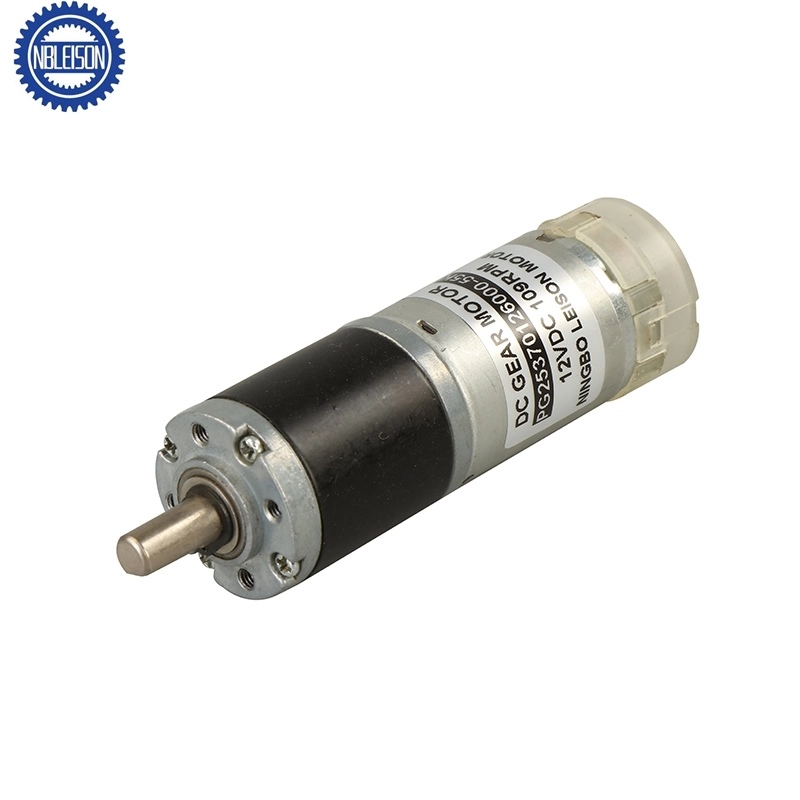

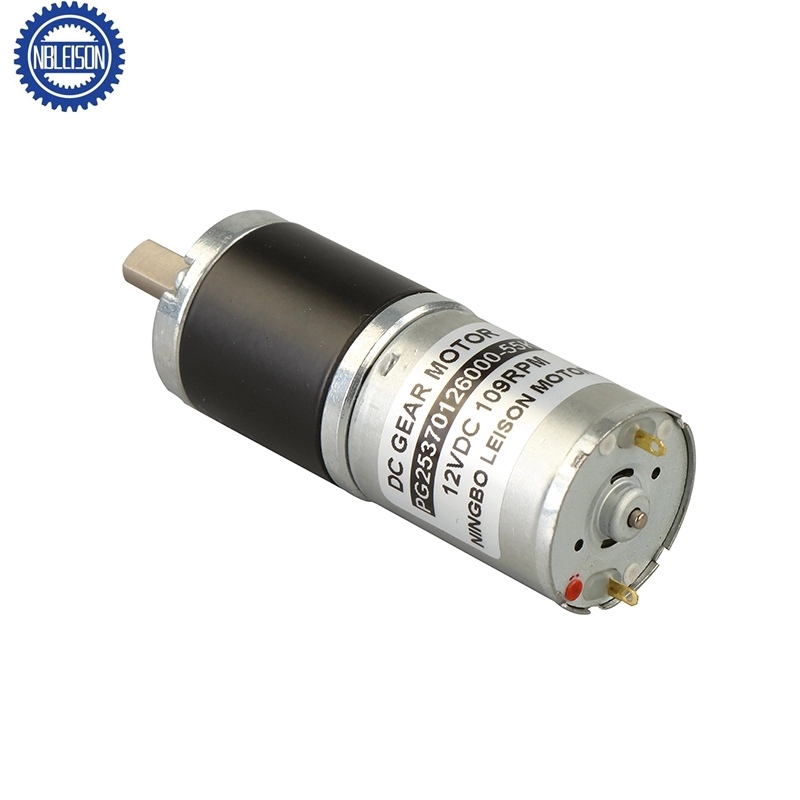

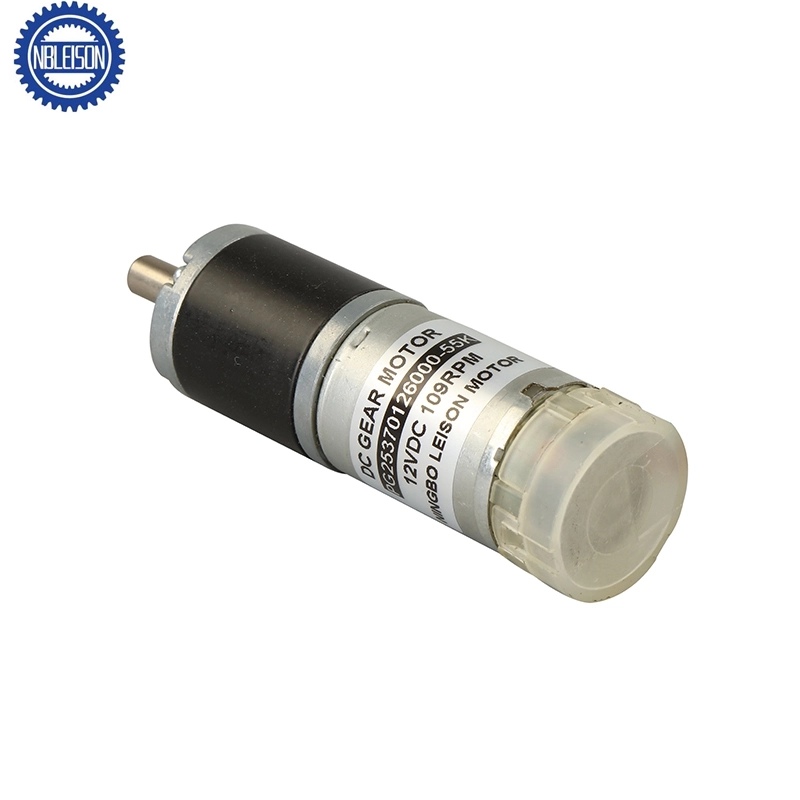

| Tuotteen nimi: | LS-PG25M370 Dc Planeettaarisurkku Moottori |
| Moottorityyppi: | Hiilipensaiden vaihtaja |
| Gearin tyyppi: | Suora hampurilas planeetta-vaihteisto |
| Vaihteiston halkaisija: | 25 mm |
| Vaihteiston kuoren materiaali: | 1045 Teräs |
| Vaihtovaiheen materiaali: | 40Cr Teräs, Porsaanpaine, Muovihampurilas |
| Kantamateriaali: | 40Cr teräs |
| Ulko-akselin tukeminen: | Sleeve-kumi |
| Pyörähdys suunta: | PW/VP kääntyvä |
| Nimellispinta: | 6V/9V/12V/18V/24V/36V/48V |
| Nimellisnopeus: | 1rpm - 1500rpm mukautettu |
| Nimellinen väännösmomentti: | 3-10kgf.cm |
| OEM & ODM Palvelu: | Saatavilla |
| Sertifiikaatti: | CE, ROHS, REACH |
| Enkooderi: | Magneettinen koodari |
| Pakkanen konfiguraatio: | D-leikkaus, avainnuppi, pyöreä, kuusikulmainen, riippuva tai muu tyyppi, pakkanen pituus voidaan mukauttaa |
| Mukauttaminen kohta: | Jännite, nopeus, väännösmomentti, flungi, viritys, IP-luokitus |
| Lisävaatimukset: | Johtoputki, yhdistin, liitos, enkooderi tai muut osat |
Käyttötarkoituksia:
Robotti, automaattiluukkuluodat, venttiili, mainosvalojen laatikot, robottiharja, optinen laite, sähköinen vitustain; vedenkäsittelylaitteisto, aurinkoseurain, golfkärry jne.
| Geaarin data |
| Vaiheiden lukumäärä | 1 vaihe vähennys | 2 vaihetta vähennys | 3 vaihetta vähennys | 4 vaihetta vähennys | 5 vaihetta vähennys |
| Vähennyskerroin | 3,6, 4,25 | 13 , 15,3 18 | 36, 46,7, 55 65,76,8 | 114, 130 , 168, 198 , 234,276,326 | 467, 604 , 713,842 994 , 1174 , 1386 |
| Vaihteisto pituus "L" mm | 18.3 | 25.0 | 30.8 | 36.6 | 42.4 |
| Maksimi vaihteiston pyörimisvaihteen momentti | 3.0kgf-cm | 5.0kgf-cm | 10.0kgf-cm | 10.0kgf-cm | 10.0kgf-cm |
| Maksimi hajonta-akselin rikkumismomentti | 9.0kgf-cm | 15.0kgf-cm | 30.0kgf-cm | 30.0kgf-cm | 30.0kgf-cm |
| Vaihteiston tehokkuus | 90% | 81% | 73% | 65% | 59% |
| Moottoridatan |
| Moottorin nimi | Nominaaliivuus V | Ei kuormaa | Latauskytkentä | Lopetuskulju | |||||
| Nykyinen | Nopeus | Nykyinen | Nopeus | Vääntömomentti | Ulostuloenergia | Vääntömomentti | Nykyinen | ||
| - Äiti. | r/min | - Äiti. | r/min | gf.cm | L | gf.cm | - Äiti. | ||
| RF-370063000 | 6 | ≤130 | 3000 | ≤380 | 2200 | 15 | 0.33 | 130 | 1300 |
| RF-370064500 | 6 | ≤150 | 4500 | ≤540 | 3500 | 24 | 0.8 | 160 | 1850 |
| RF-370066000 | 6 | ≤220 | 6000 | ≤700 | 5250 | 30 | 1.6 | 230 | 2500 |
| RF-370123000 | 12 | ≤ 30 | 3000 | ≤130 | 2200 | 15 | 0.33 | 125 | 420 |
| RF-370126000 | 12 | ≤130 | 6000 | ≤180 | 5264 | 30 | 1.6 | 243 | 1260 |
| RF-370246000 | 24 | ≤65 | 6000 | ≤100 | 5296 | 30 | 1.6 | 259 | 725 |
| *Huomio: Tämä on vain tyypillinen tekninen data, erityiset vaatimukset voidaan mukauttaa. | |||||||||

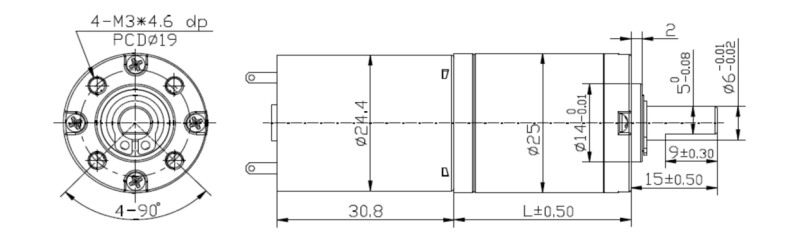

| Mekaaninen mitoitus |
*Huomio: Moottorin osat, kuten akselinkoko, encodeerit, kabelit ja yhdistimet voidaan mukauttaa.
