کاربردها:
پرینتر 3D، ماشین نقوش کاری، ماشین CNC، تجهیزات بسته بندی، سیستم نورپردازی، تجهیزات نظارت، ماشین متن بافی؛ ابزار آنالیز پزشکی
توضیحات:
| نام محصول | موتور گامی Nema 43 درجه 1.8 |
| نوع موتور | موتور مرحله ای |
| ساخت و ساز | نوع ترکیبی |
| تعداد فازها | 2 فاز |
| ابعاد موتور | 110.5X110.5XL（mm） |
| گشتاور نگهداری | 1.3کیلوگرم.سانتیمتر-3کیلوگرم.سانتیمتر |
| انقلاب گام‌ها | 1.8 درجه |
| درجه‌بندی IP | آی‌پی۴۰ |
| دمای عملیاتی | -20 ℃ تا +50℃ |
| طبقه عایق | کلاس B (130°C) |
| سرویس OEM & ODM | موجود |
| گواهینامه | CE,ROHS,REACH |
| انکودر | خوب |
| پیکربندی شفت | قیچی دی، گرد یا نوع دیگر، طول شفت قابل سفارش |
| مورد سفارشی‌سازی | ولتاژ، سرعت، گشتاور، شفت، رتبه IP |
| نیازهای اضافی | سیم رسانا، وصله، انکودر، ترمز یا بخش‌های دیگر |
کاربردها:
پرینتر 3D، ماشین نقوش کاری، ماشین CNC، تجهیزات بسته بندی، سیستم نورپردازی، تجهیزات نظارت، ماشین متن بافی؛ ابزار آنالیز پزشکی
| داده‌های موتور |
|
مدل |
زاویه گام (درجه) |
طول موتور (میلی متر) |
جریان نامی (A) |
مقاومت فاز(اهم) |
مقدار اندوکتانس فاز (mH) |
گشتاور نگهداری (N.mMin) |
گشتاور دنده‌ای (نیوتن متر ماکسیمم) |
جاسازی روتر (g.cm2) |
راهبری |
موتور |
|
43HS0460 |
1.8 |
100 |
6.0 |
0.5 |
6.0 |
12 |
20.5 |
4 |
4 |
5.0 |
|
43HS1460 |
1.8 |
117 |
6.0 |
0.47 |
7.5 |
15 |
24.5 |
6 |
4 |
5.8 |
|
43HS2460 |
1.8 |
126 |
6.0 |
0.66 |
10.5 |
18 |
21.5 |
9 |
4 |
6.8 |
|
43HS5460 |
1.8 |
150 |
6.0 |
0.8 |
13.5 |
22 |
35.5 |
11 |
4 |
8.4 |
|
43HS6460 |
1.8 |
165 |
6.0 |
0.87 |
16.0 |
26 |
45.5 |
13 |
4 |
9.3 |
|
43HS8460 |
1.8 |
200 |
6.0 |
1.1 |
22.0 |
29 |
65.5 |
25 |
4 |
13.0 |
|
43HS8480 |
1.8 |
200 |
8.0 |
0.62 |
13.5 |
29 |
65.5 |
25 |
4 |
13.0 |
|
توضیح: این فقط داده‌های فنی نمونه است. می‌توان برای نیازهای ویژه سفارش داد. |
||||||||||

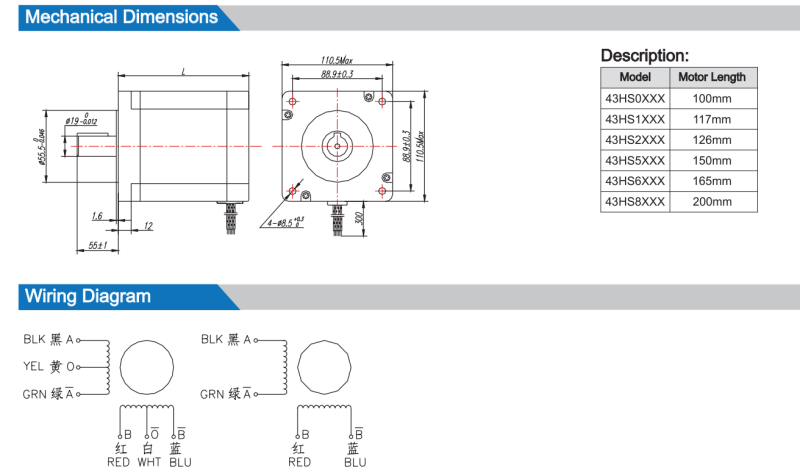

| ابعاد مکانیکی |
* توجه: قطعات موتور مانند اندازه محور، کابل‌ها و اتصالات قابل سفارش دادن هستند.
