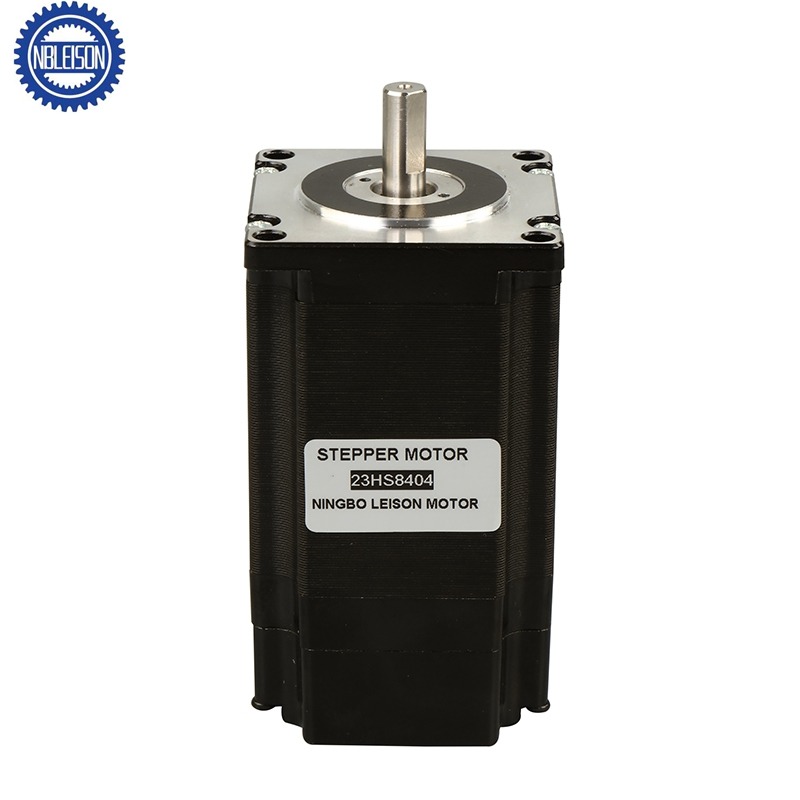

موتور گامی Nema 23 درجه 1.8 - مربعی

کاربردها:

پرینتر 3D، ماشین نقوش کاری، ماشین CNC، تجهیزات بسته بندی، سیستم نورپردازی، تجهیزات نظارت، ماشین متن بافی؛ ابزار آنالیز پزشکی

توضیحات:

نام محصول	موتور گامی Nema 23 درجه 1.8 - مربعی
نوع موتور	موتور مرحله ای
ساخت و ساز	نوع ترکیبی
تعداد فازها	2 فاز
ابعاد موتور	57.3X57.3XL（mm）
گشتاور نگهداری	0.03Kg.cm-0.15Kg.cm
انقلاب گام‌ها	1.8 درجه
درجه‌بندی IP	آی‌پی۴۰
دمای عملیاتی	-20 ℃ تا +50℃
طبقه عایق	کلاس B (130°C)
سرویس OEM & ODM	موجود
گواهینامه	CE,ROHS,REACH
انکودر	خوب
پیکربندی شفت	قیچی دی، گرد یا نوع دیگر، طول شفت قابل سفارش
مورد سفارشی‌سازی	ولتاژ، سرعت، گشتاور، شفت، رتبه IP
نیازهای اضافی	سیم رسانا، وصله، انکودر، ترمز یا بخش‌های دیگر

کاربردها:

داده‌های موتور

مدل	زاویه گام (درجه)	طول موتور (میلی متر)	جریان نامی (A)	مقاومت فاز(اهم)	مقدار اندوکتانس فاز (mH)	گشتاور نگهداری (N.mMin)	گشتاور دنت (N.cm Max)	جاسازی روتر (g.cm2)	راهبری سیم (تعداد)	وزن موتور (گرم)
23HS0405	1.8	41	0.62	12	24	0.55	2.5	150	4	470
23HS0408	1.8	41	2.0	1.2	2.5	0.55	2.5	150	4	470
23HS4412	1.8	45	0.62	12	26	0.8	2.8	190	4	520
23HS4425	1.8	45	2.5	1.0	2.2	0.8	2.8	190	4	520
23HS5406	1.8	51	0.62	13	28	1.0	2.8	190	4	520
23HS5425	1.8	51	2.5	1.2	3.2	1.0	2.8	190	4	520
23HS6602	1.8	56	1.5	3.2	5.5	0.9	3.5	280	6	590
23HS6430	1.8	56	3.0	0.8	2.4	1.1	3.5	280	4	680
23HS6404	1.8	56	4.2	0.4	1.2	1.1	3.5	280	4	680
23HS7401	1.8	64	1.0	7.5	20	1.5	5.0	380	4	850
23HS7430	1.8	64	3.0	0.8	2.3	1.5	5.0	380	4	850
23HS7404	1.8	64	4.2	0.55	1.2	1.5	5.0	380	4	850
23HS8430	1.8	76	3.0	1.0	3.5	1.8	6.0	440	4	1050
23HS8404	1.8	76	4.2	0.6	1.8	1.8	6.0	440	4	1050
23HS1430	1.8	100	3.0	1.4	5.5	2.5	10	680	4	1250
23HS1404	1.8	100	4.2	0.8	3.0	2.5	10	680	4	1250
23HS2430	1.8	112	3.0	1.6	6.8	2.8	12	800	4	1400
23HS2404	1.8	112	4.2	0.9	3.8	2.5	12	800	4	1400
* توجه: این فقط داده‌های فنی معمولی است، می‌توان بر اساس نیازهای ویژه سفارش داد.

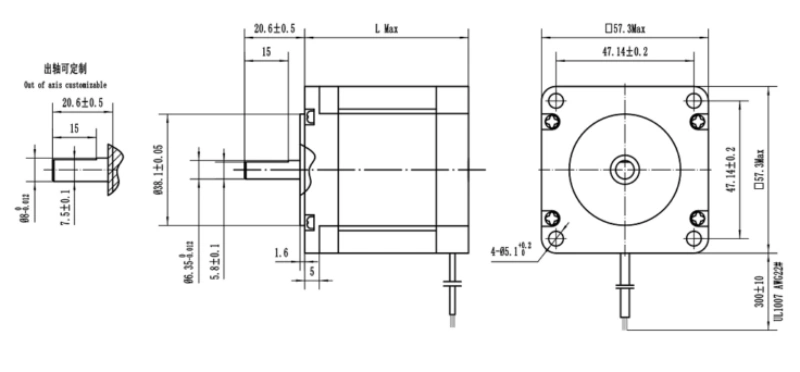

ابعاد مکانیکی


* توجه: قطعات موتور مانند اندازه محور، کابل‌ها و اتصالات قابل سفارش دادن هستند.
