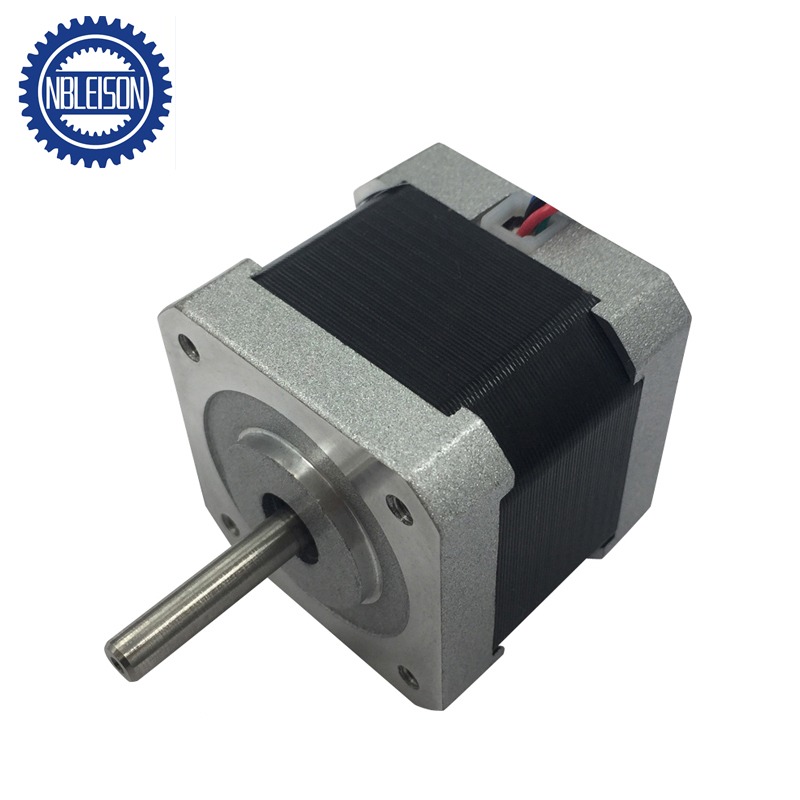

موتور گامی Nema 16 درجه 0.9

کاربردها:

پرینتر 3D، ماشین نقوش کاری، ماشین CNC، تجهیزات بسته بندی، سیستم نورپردازی، تجهیزات نظارت، ماشین متن بافی؛ ابزار آنالیز پزشکی

توضیحات:

نام محصول	موتور گامی Nema 16 درجه 0.9
نوع موتور	موتور مرحله ای
ساخت و ساز	نوع ترکیبی
تعداد فازها	2 فاز
ابعاد موتور	39.3X39.3XL（mm）
گشتاور نگهداری	0.45Kg.cm-2.24Kg.cm
انقلاب گام‌ها	0.9 درجه
درجه‌بندی IP	آی‌پی۴۰
دمای عملیاتی	-20 ℃ تا +50℃
طبقه عایق	کلاس B (130°C)
سرویس OEM & ODM	موجود
گواهینامه	CE,ROHS,REACH
انکودر	خوب
پیکربندی شفت	قیچی دی، گرد یا نوع دیگر، طول شفت قابل سفارش
مورد سفارشی‌سازی	ولتاژ، سرعت، گشتاور، شفت، رتبه IP
نیازهای اضافی	سیم رسانا، وصله، انکودر، ترمز یا بخش‌های دیگر

کاربردها:

داده‌های موتور

مدل	زاویه گام (درجه)	موتور طول (میلی‌متر)	درجه بندی شده جریان(آمپر)	فاز مقاومت (Ω)	فاز اندام(میلی هنری)	گشتاور نگهداری (N.cmMin)	گشتاور دانت (N.cmMax)	جاسازی روتر (g.cm2)	راهبری سیم (تعداد)	موتور وزن (G)
16HM0401	0.9	20	0.42	20	16	8	0.5	15	4	100
16HM2410	0.9	26	0.6	9	16	14	0.8	18	4	120
16HM3401	0.9	34	0.6	9	15	16	1.1	23	4	160
16HM3402	0.9	34	1.2	2.5	3.6	16	1.1	23	4	160
16HM3630	0.9	34	0.4	30	16	12	1.1	23	6	160
16HM4401	0.9	40	0.6	12	20	22	1.4	30	4	210
16HM4402	0.9	40	1.2	3.2	5.5	22	1.4	30	4	210
16HM4630	0.9	40	0.4	30	26	18	1.4	30	6	210
توضیح: این فقط داده‌های فنی معمولی است، می‌توان بر اساس نیازهای خاص سفارش داد.

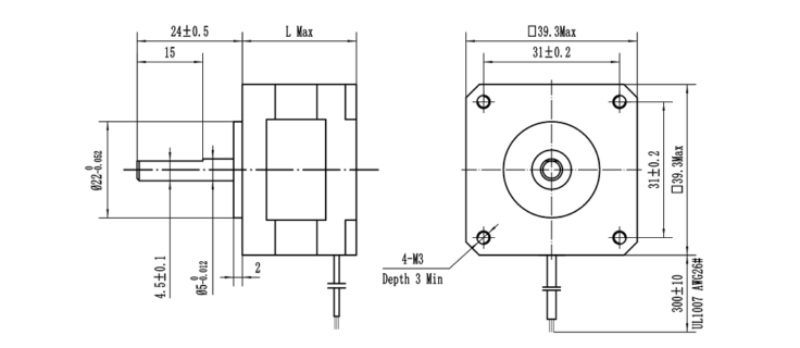

ابعاد مکانیکی

nema16

* توجه: قطعات موتور مانند اندازه محور، کابل‌ها و اتصالات قابل سفارش دادن هستند.
