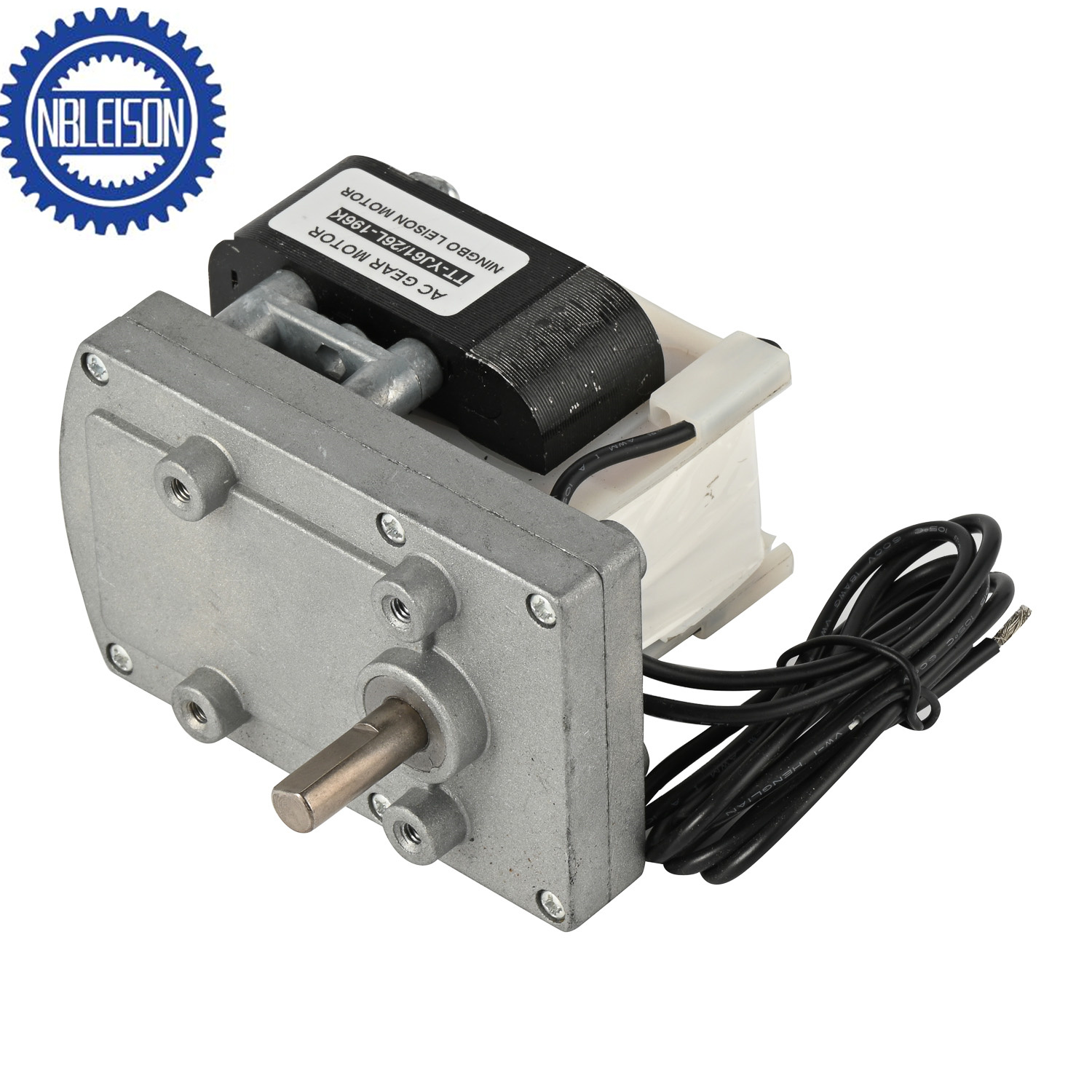

موتور قطب سایه‌دار مدل LS-TT-YJ61

کاربردها:

تجهیزات کشاورزی، دستگاه خودکار صنعتی، تجهیزات پزشکی، تجهیزات حمل و نقل، دستگاه رولر، تجهیزات بادبانی، تجهیزات چرخشی خودکار، و غیره;

توضیحات:

نام محصول	موتور قطب سایه‌دار مدل LS-TT-YJ61
نوع موتور	موتور AC
ولتاژ	110 ولت/220 ولت/380 ولت
فاز	فاز تکی
نوع بیرینگ	برش شیره یا کروی
جهت چرخش	قابل معکوس سازی CW/CCW
سرعت نامی	2rpm تا 100rpm سفارشی
توان خروجی	1W-15W
سرویس OEM & ODM	موجود
گواهینامه	CE,ROHS,REACH
پیکربندی شفت	قیچی دی، گرد یا نوع دیگر، طول شفت قابل سفارش
مورد سفارشی‌سازی	ولتاژ، سرعت، گشتاور، شفت
نیازهای اضافی	سیم رهبری، وصله

کاربردها:

اطلاعات موتور با گیربکس

نسبت کاهش	1 36	1 66	1 94	1 149	1 196	1 211	1 277	1 394	1 624	1 830	1 1166
تعداد مراحل گیربکس	3			4					5
سرعت نامه ای (rpm) در 60Hz	77.7	42.4	29.7	18.7	14.2	13.2	10.1	7.1	4.4	3.3	2.4
TT-YJ61-10 L=10.5 (Kgf.cm) چرخش نامی	1.57	2.89	4.12	5.81	7.64	8.23	10.8	13.9	22.1	29.4	41.3
TT-YJ61-12 L=12 (Kgf.cm) چرخش نامی	2.10	3.85	5.49	7.75	10.2	11.0	14.4	18.6	29.4	39.2	55.0
TT-YJ61-14 L=14.5 (Kgf.cm) چرخش نامی	2.63	4.82	6.86	9.69	12.7	13.7	18.0	23.2	36.8	49.0	68.8
TT-YJ61-16 L=16.5 (Kgf.cm) چرخش نامی	3.68	6.74	9.61	13.6	17.8	19.2	25.2	32.5	51.5	68.6	80.0
TT-YJ61-20 L=20.5 (Kgf.cm) چرخش نامی	4.73	8.67	12.4	17.4	22.9	24.7	32.4	41.8	66.2	80.0	80.0
TT-YJ61-25 L=25.5 (Kgf.cm) چرخش نامی	5.78	10.6	15.1	21.3	28.0	30.2	39.6	51.1	80.0	80.0	80.0
TT-YJ61-30 L=30.5 (Kgf.cm) چرخش نامی	7.36	13.5	19.2	27.1	35.7	38.4	50.4	65.1	80.0	80.0	80.0
TT-YJ61-35 L=35.5 (Kgf.cm) چرخش نامی	9.20	16.9	24.0	33.9	44.6	48.0	63.0	80.0	80.0	80.0	80.0
TT-YJ61-40 L=40 (Kgf.cm) چرخش نامی	10.5	19.3	27.4	38.7	50.9	54.9	72.0	80.0	80.0	80.0	80.0
TT-YJ61-50 L=50 (Kgf.cm) چرخش نامی	13.6	25.1	35.7	50.3	66.2	71.3	80.0	80.0	80.0	80.0	80.0
* توجه: این داده‌های فنی معمولی است، می‌تواند برای نیازهای ویژه سفارشی شود.
جزئیات بسته بندی	اندازه جعبه: 55X35XH18CM 24تا/جعبه وزن خالص 16 کیلوگرم

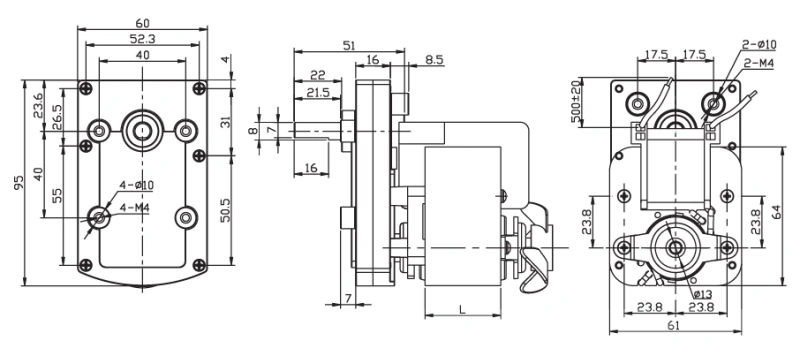

ابعاد مکانیکی


* توجه: قطعات موتور مانند اندازه شفت، کدک‌ها، کابل‌ها و همچنین وصلی‌ها قابل سفارش دادن است.
