Anwendungen:
3D-Drucker, Fräsgerät, CNC-Maschine, Verpackungsausrüstung, Beleuchtungssystem, Überwachungsausrüstung, Textilmaschine; Medizinisches Analyseinstrument
Beschreibung:

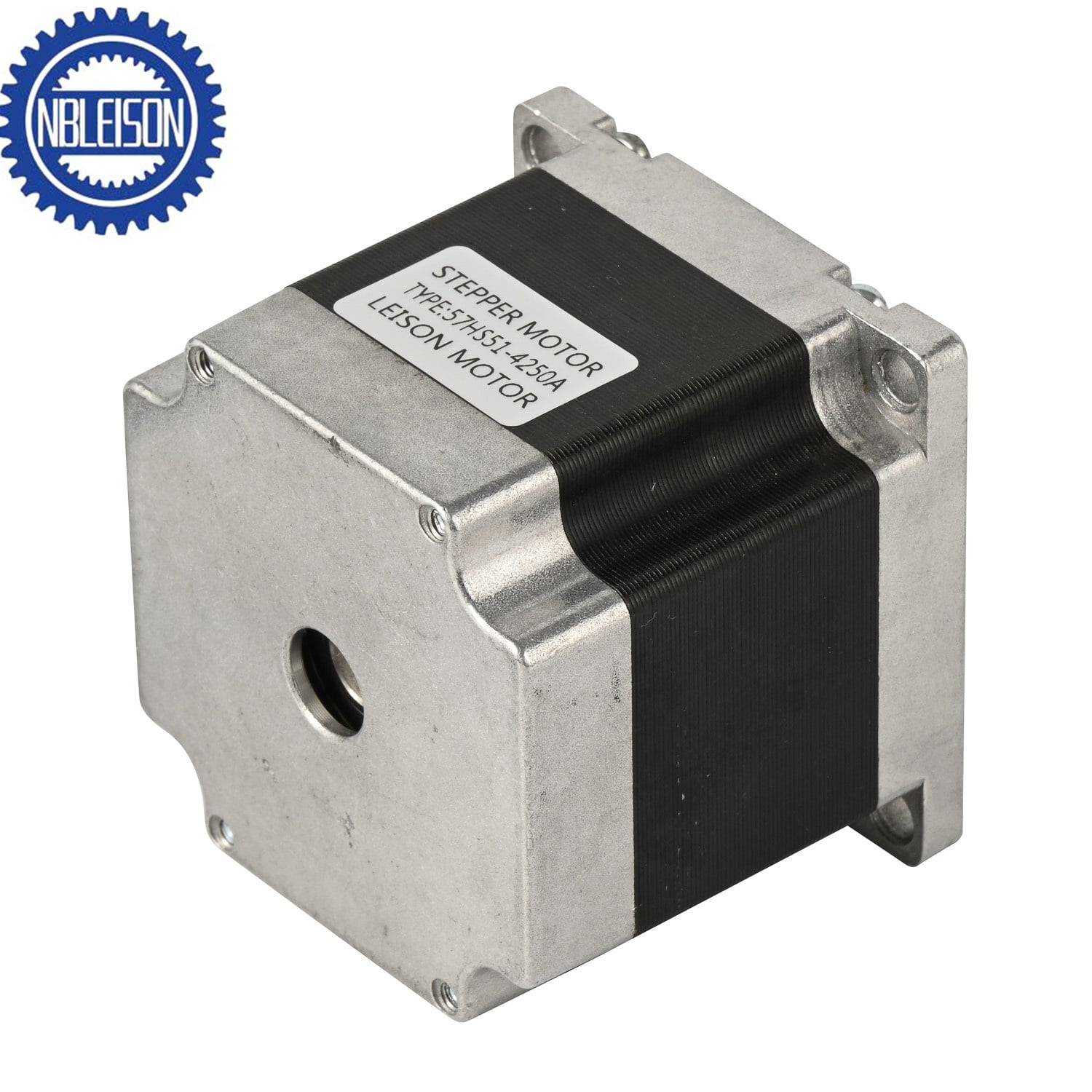

| Produktname: | LS-Nema 23 Schrittmotor |
| Motortyp: | schrittmotor |
| Bau: | Hybrid-Typ |
| Anzahl der Phasen: | 2 Phasen |
| Motorabmessungen: | 57×57×L(Körperlänge) mm |
| Haltemoment: | 3,9Kg.cm-35Kg.cm |
| Schrittbewegung: | 1,8 Grad |
| IP-Klassifizierung: | IP40 |
| Betriebstemperatur: | -20° bis +50° |
| Isolierklasse: | Klasse B, (130°C) |
| OEM & ODM Service: | Verfügbar |
| Zertifikat: | CE, ROHS, REACH |
| Encoder: | - Ich weiß. |
| Wellenkonfiguration: | D-Schnitt, Rund oder anderer Typ, Wellenlänge kann angepasst werden |
| Anpassungselement: | spannung, Geschwindigkeit, Drehmoment, Welle, IP-Bewertung |
| Zusätzliche Anforderungen: | Leitung, Stecker, Encoder, Bremse oder andere Teile |
Anwendungen:
3D-Drucker, Fräsgerät, CNC-Maschine, Verpackungsausrüstung, Beleuchtungssystem, Überwachungsausrüstung, Textilmaschine; Medizinisches Analyseinstrument
| Motor-Daten |
| Modell | Schritt-Winkel (°) | Motorlänge (mm) | Nennstrom(A) | Phasenwiderstand (Ω) | Phaseninduktivität (mH) | Haltemoment (N.mMin) | Detent-Moment (N.cm Max) | Rotor-Trägheit (g.cm²) | Leitungsdraht (Anzahl) | Motorgewicht (g) |
| 23HS0405 | 1.8 | 41 | 0.62 | 12 | 24 | 0.55 | 2.5 | 150 | 4 | 470 |
| 23HS0408 | 1.8 | 41 | 2.0 | 1.2 | 2.5 | 0.55 | 2.5 | 150 | 4 | 470 |
| 23HS4412 | 1.8 | 45 | 0.62 | 12 | 26 | 0.8 | 2.8 | 190 | 4 | 520 |
| 23HS4425 | 1.8 | 45 | 2.5 | 1.0 | 2.2 | 0.8 | 2.8 | 190 | 4 | 520 |
| 23HS5406 | 1.8 | 51 | 0.62 | 13 | 28 | 1.0 | 2.8 | 190 | 4 | 520 |
| 23HS5425 | 1.8 | 51 | 2.5 | 1.2 | 3.2 | 1.0 | 2.8 | 190 | 4 | 520 |
| 23HS6602 | 1.8 | 56 | 1.5 | 3.2 | 5.5 | 0.9 | 3.5 | 280 | 6 | 590 |
| 23HS6430 | 1.8 | 56 | 3.0 | 0.8 | 2.4 | 1.1 | 3.5 | 280 | 4 | 680 |
| 23HS6404 | 1.8 | 56 | 4.2 | 0.4 | 1.2 | 1.1 | 3.5 | 280 | 4 | 680 |
| 23HS7401 | 1.8 | 64 | 1.0 | 7.5 | 20 | 1.5 | 5.0 | 380 | 4 | 850 |
| 23HS7430 | 1.8 | 64 | 3.0 | 0.8 | 2.3 | 1.5 | 5.0 | 380 | 4 | 850 |
| 23HS7404 | 1.8 | 64 | 4.2 | 0.55 | 1.2 | 1.5 | 5.0 | 380 | 4 | 850 |
| 23HS8430 | 1.8 | 76 | 3.0 | 1.0 | 3.5 | 1.8 | 6.0 | 440 | 4 | 1050 |
| 23HS8404 | 1.8 | 76 | 4.2 | 0.6 | 1.8 | 1.8 | 6.0 | 440 | 4 | 1050 |
| 23HS1430 | 1.8 | 100 | 3.0 | 1.4 | 5.5 | 2.5 | 10 | 680 | 4 | 1250 |
| 23HS1404 | 1.8 | 100 | 4.2 | 0.8 | 3.0 | 2.5 | 10 | 680 | 4 | 1250 |
| 23HS2430 | 1.8 | 112 | 3.0 | 1.6 | 6.8 | 2.8 | 12 | 800 | 4 | 1400 |
| 23HS2404 | 1.8 | 112 | 4.2 | 0.9 | 3.8 | 2.5 | 12 | 800 | 4 | 1400 |
| * Hinweis: Dies sind nur typische technische Daten, besondere Anforderungen können nach Maß angefertigt werden. | ||||||||||

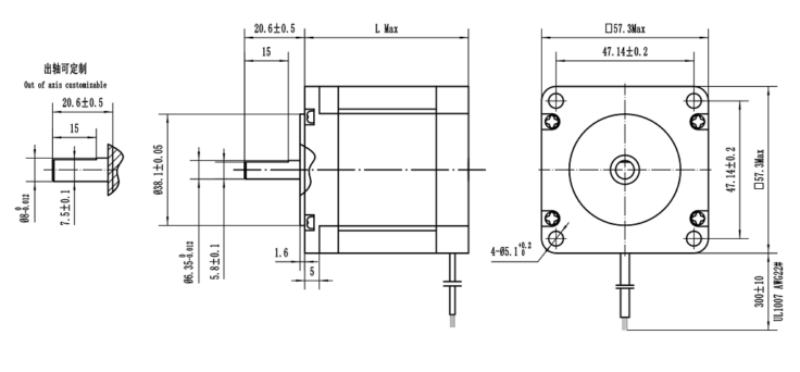

| Mechanische Abmessungen |

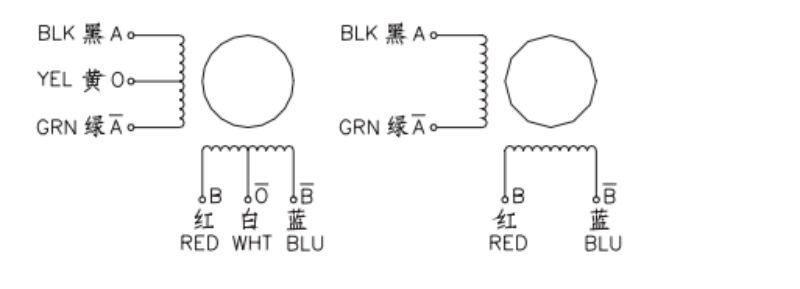

| Verdrahtungsdiagramm |
*Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
