Anwendungen:
Automatische Tür, Drahtverfütterungsmaschine, Abfallverarbeiter, automatischer Hebeboden, Massagerstuhl, Automatische Tierfütterung, intelligenter Lagerbestand, Logistik-Förderband
Beschreibung：

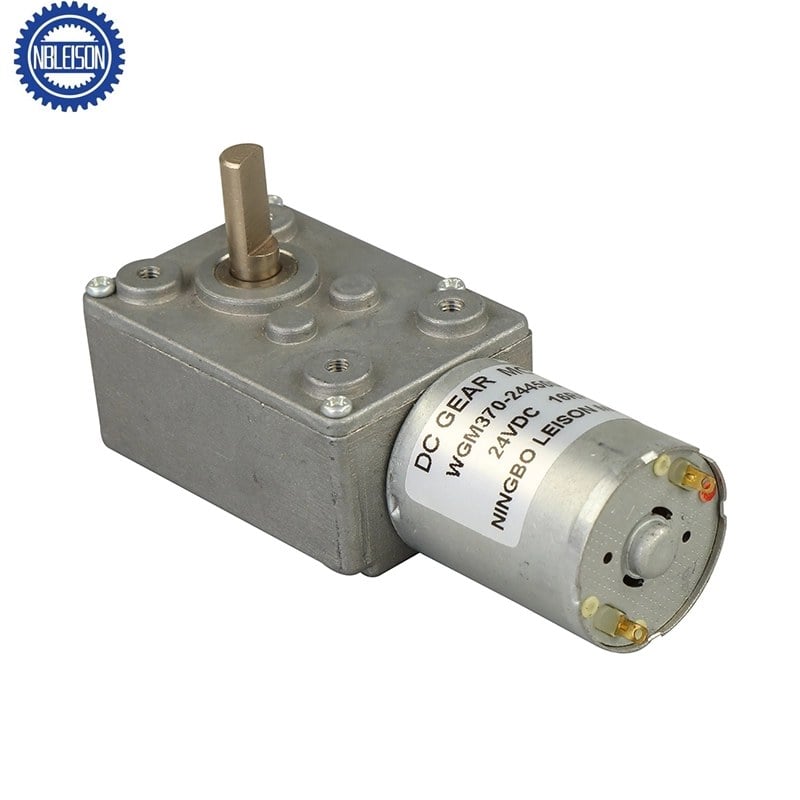

| Produktname: | LS-WGM370 DC Schneckengetriebe-Motor |
| Motortyp: | Kohlebürstenkommutator |
| Getriebeart: | Wurmgravier |
| Getriebebaugruppenmaterial: | Metallgetriebe / Kunststoffgetriebe |
| Drehrichtung: | Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar |
| Nennspannung: | 3V/5V/6V/9V/12V/18V/24V/36V/48V |
| Nennumdrehung: | 1rpm bis 300rpm nach Maß |
| Nennmoment: | 0,2kg.cm-15kg.cm |
| OEM & ODM Service: | Verfügbar |
| Zertifikat: | CE, ROHS, REACH |
| Encoder: | Magnetischer Encoder |
Anwendungen:
Automatische Tür, Drahtverfütterungsmaschine, Abfallverarbeiter, automatischer Hebeboden, Massagerstuhl, Automatische Tierfütterung, intelligenter Lagerbestand, Logistik-Förderband
| Motor-Daten |
| Motor Modell | Nennspannung | Keine Last | Last | Stillstand | |||||
| Aktuell | Geschwindigkeit | Aktuell | Geschwindigkeit | Drehmoment | Ausgangsleistung | Drehmoment | Aktuell | ||
| V | mA | u/min | mA | u/min | gf • cm | W | gf • cm | mA | |
| WGM370063000 | 6 | ≤15 | 3000 | ≤100 | 2200 | 15 | 0.33 | 60 | 600 |
| WGM370064500 | 6 | ≤ 25 | 4500 | ≤270 | 3300 | 24 | 0.8 | 90 | 1200 |
| WGM370066000 | 6 | ≤40 | 6000 | ≤ 500 | 4500 | 30 | 1.4 | 120 | 1900 |
| WGM370123000 | 12 | ≤15 | 3000 | ≤55 | 2200 | 15 | 0.33 | 60 | 280 |
| WGM370126000 | 12 | ≤ 20 | 6000 | ≤250 | 4500 | 30 | 1.4 | 120 | 1200 |
| WGM370246000 | 24 | ≤ 30 | 6000 | ≤130 | 4500 | 30 | 1.4 | 120 | 550 |
| * Hinweis: Dies sind nur typische technische Daten, besondere Anforderungen können nach Maß angefertigt werden. | |||||||||
Wie berechnet man die Ausgangsdaten des Motors mit Getriebe?
1. Drehzahl am Ausgang (leerlaufend) = Drehzahl des Motors (leerlaufend) / Übersetzungswirkung
2. Drehmoment am Ausgang = Drehmoment des Motors * Übersetzungswirkung * Getriebewirkungsgrad
z.B.:
WGM370126000-123K
1. Drehzahl am Ausgang (Leerlauf) = 6000 / 123 ≈ 49 U/min
2. Drehmoment am Ausgang = 30 * 123 * 73% = 2693,7 gf*cm ≈ 2,69 kgf*cm ≈ 0,26 Nm
| Getriebedaten |
| Anzahl der Stufen | 3stufige Reduktion | 4stufige Reduktion | 5stufige Reduktion |
| Untersetzungsverhältnis | 123, 276 | 552,828 | 1656,2484 |
| Max. Laufdrehmoment | 2kgf.cm | 5kgf.cm | 10kgf.cm |
| Max. Zahnradbruchdrehmoment | 6kgf.cm | 15kgf.cm | 30kgf.cm |
| Max. Verzahlungseffizienz | 73% | 65% | 59% |
| Für einen anderen Übersetzungsverhältnis bitte telefonieren oder e-mail an unser Ingenieursteam. | |||

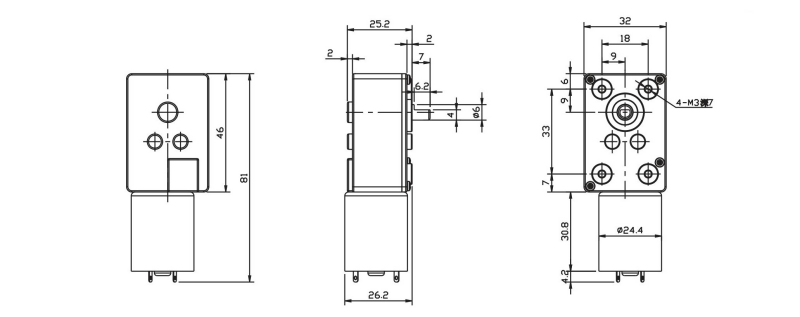

| Mechanische Abmessungen |
* Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
