Anwendungen:
Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.
Beschreibung:

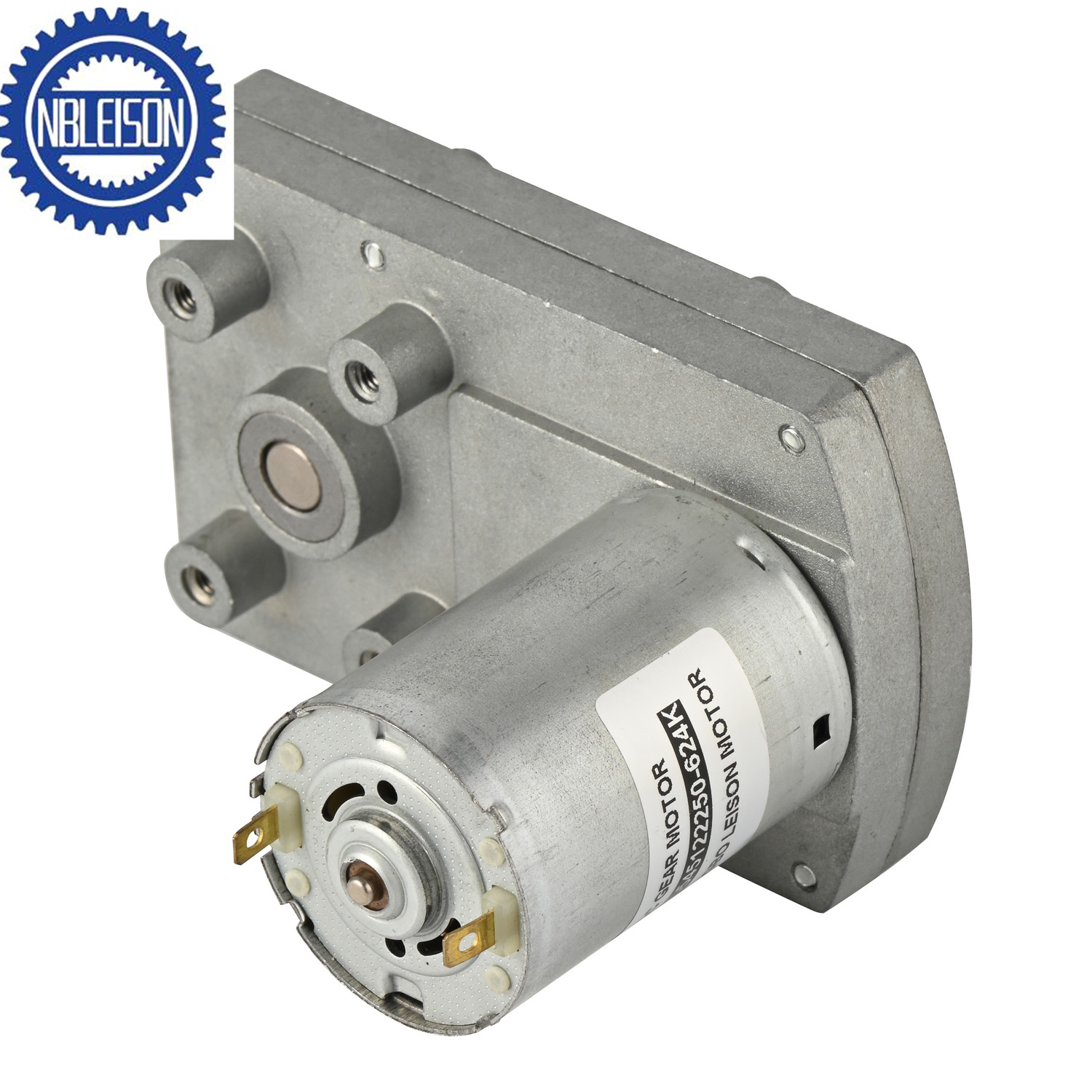

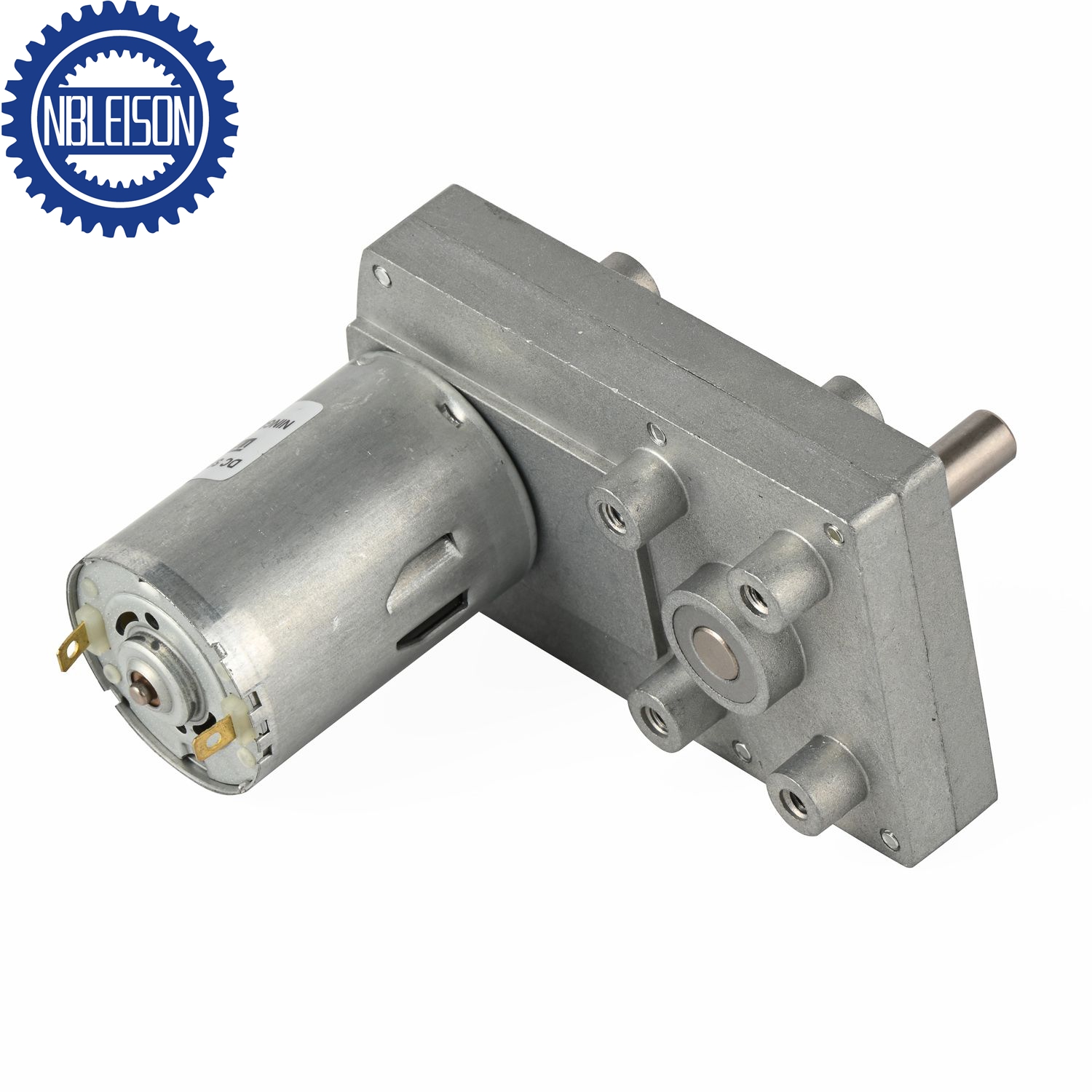

| Produktname: | LS-TT545 Gleichstrom-Gear-Motor |
| Motortyp: | Kohlebürstenkommutator |
| Getriebeart: | Stirnradgetriebe |
| Material der Getriebezeile: | Metallgetriebe/Pulvermetallgetriebe Plastikgetriebe |
| Drehrichtung: | Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar |
| Nennspannung: | 3V/5V/6V/9V/12V/18V/24V/36V/48V |
| Nennumdrehung: | 1rpm bis 600rpm anpassbar |
| Nennmoment: | 5kg.cm-60kg.cm |
| OEM & ODM Service: | Verfügbar |
| Zertifikat: | CE, ROHS, REACH |
| Wellenkonfiguration: | D-Schnitt, Rund oder anderer Typ, Wellenlänge kann angepasst werden |
| Anpassungselement: | Spannung, Geschwindigkeit, Drehmoment, Welle |
| Zusätzliche Anforderungen: | Leitungsdraht, Stecker, IP-Schutzart |
Anwendungen:
Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.
| Motor-Daten |
| Motor Modell | Nennspannung | Keine Last | Last | Stillstand | |||||
| Aktuell | Geschwindigkeit | Aktuell | Geschwindigkeit | Drehmoment | Ausgangsleistung | Drehmoment | Aktuell | ||
| V | mA | u/min | mA | u/min | gf • cm | W | gf • cm | mA | |
| TT-545123000 | 12 | ≤110 | 3000 | ≤ 450 | 2200 | 100 | 2.2 | 400 | 1800 |
| TT-545124500 | 12 | ≤220 | 4500 | ≤800 | 3300 | 150 | 4.9 | 600 | 3000 |
| TT-545126000 | 12 | ≤350 | 6000 | ≤1500 | 4500 | 200 | 9.0 | 800 | 5500 |
| TT-545243000 | 24 | ≤ 60 | 3000 | ≤230 | 2200 | 100 | 2.2 | 400 | 900 |
| TT-545244500 | 24 | ≤110 | 4500 | ≤ 400 | 3300 | 150 | 4.9 | 600 | 1500 |
| TT-545246000 | 24 | ≤150 | 6000 | ≤750 | 4500 | 200 | 9.0 | 800 | 3000 |
| * Hinweis: Dies sind nur typische technische Daten, besondere Anforderungen können nach Maß angefertigt werden. | |||||||||
Wie berechnet man die Ausgangsdaten des Motors mit Getriebe?
1. Drehzahl am Ausgang (leerlaufend) = Drehzahl des Motors (leerlaufend) / Übersetzungswirkung
2. Drehmoment am Ausgang = Drehmoment des Motors * Übersetzungswirkung * Getriebewirkungsgrad
z.B.:
TT-545126000-36K
1. Drehzahl am Ausgang (Leerlauf) = 6000 / 36 ≈ 167 UPM
2. Drehmoment = 200 * 36 * 73% = 5256gf·cm ≈ 5,3kgf·cm ≈ 0,52N·m
| Getriebedaten |
| Anzahl der Stufen | 3stufige Reduktion | 4stufige Reduktion | 5stufige Reduktion |
| Untersetzungsverhältnis | 36, 66, 94 | 149,196,211,277,394 | 624,830,1166 |
| Max. Laufdrehmoment | 5kgf.cm | 20kgf.cm | 50kgf. cm |
| Max. Zahnradbruchdrehmoment | 30kgf.cm | 60kgf.cm | 150kgf.cm |
| Max. Verzahlungseffizienz | 73% | 65% | 59% |
| Für einen anderen Übersetzungsverhältnis bitte telefonieren oder e-mail an unser Ingenieursteam. | |||

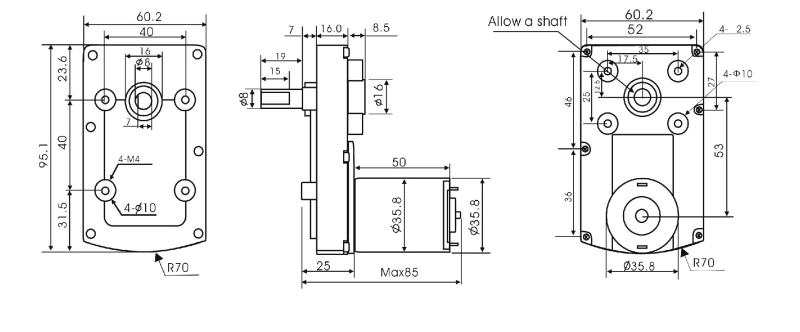

| Mechanische Abmessungen |
* Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
