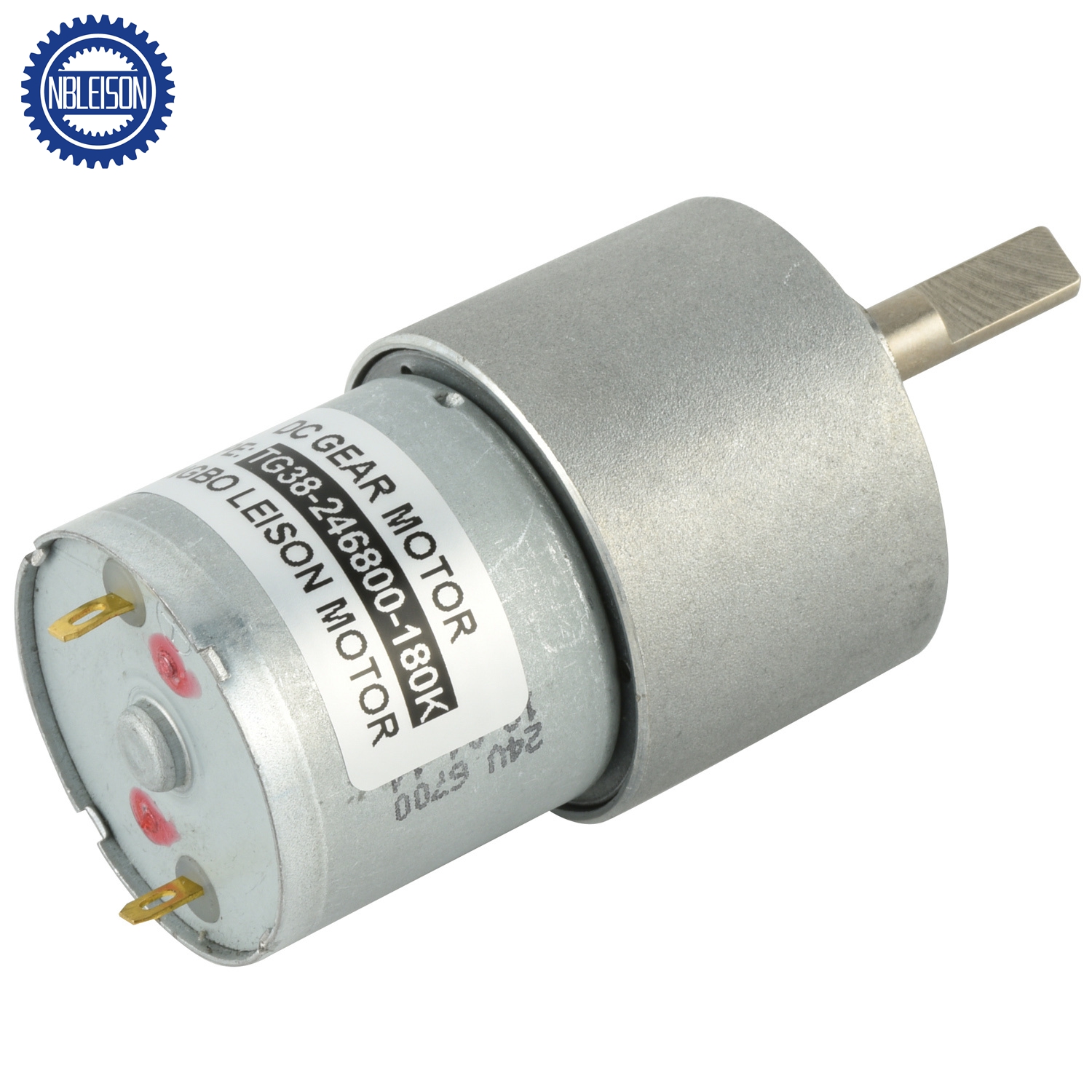

LS-TG38 Gleichstrom-Gear Motor

Anwendungen:

Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.

Beschreibung:

Produktname:	LS-TG38 Gleichstrom-Gear Motor
Motortyp:	kohlebürstenkommutator
Getriebeart:	Stirnradgetriebe
Material der Getriebezeile:	Metallgetriebe/Pulvermetallgetriebe Plastikgetriebe
Drehrichtung:	Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar
Nennspannung:	3V/5V/6V/9V/12V/18V/24V/36V/48V
Nennumdrehung:	1rpm bis 2500rpm anpassbar
Nennmoment:	0,2kg·cm - 10kg·cm
OEM & ODM Service:	Verfügbar
Zertifikat:	CE, ROHS, REACH
Wellenkonfiguration:	D-Schnitt, Rund oder anderer Typ, Wellenlänge kann angepasst werden
Anpassungselement:	Spannung, Geschwindigkeit, Drehmoment, Wellen
Zusätzliche Anforderungen:	Leitungsdraht, Stecker, IP-Schutzart

Anwendungen:

Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.

Motor mit Getriebe

Motor Modell	Nennspannung	Keine Last		Last				Stillstand
	Nennspannung	Aktuell	Geschwindigkeit	Aktuell	Geschwindigkeit	Drehmoment	Ausgangsleistung	Drehmoment	Aktuell
	V	mA	u/min	mA	u/min	gf • cm	W	gf • cm	mA
TG-38123400	12	≤40	3400	≤180	2500	40	1.0	160	720
TG-38124500	12	≤ 60	4500	≤350	3300	60	2.0	210	1400
TG-38126000	12	≤70	6000	≤720	4500	80	3.6	300	2800
TG-38243000	24	≤15	3000	≤ 80	2200	40	0.9	140	320
TG-38244500	24	≤ 25	4500	≤180	3300	60	2.0	210	730
TG-38246700	24	≤ 45	6700	≤360	4500	80	3.6	300	1400
* Hinweis: Dies sind nur typische technische Daten, besondere Anforderungen können nach Maß angefertigt werden.

Getriebedaten

Anzahl der Stufen	2/3 Stufen Reduktion	4/5 Stufen Reduktion	6/7 Stufen Reduktion
Untersetzungsverhältnis	6,10 ; 20,30	60,90;120,180,270	489,540,810; 1620,2430
Getriebe-Länge "L" mm	22.5	25 27	29
Max. Laufdrehmoment	2Kgf • cm	10Kgf • cm	10Kgf • cm
Max. Zahnradbruchdrehmoment	8Kgf • cm	30Kgf • cm	30Kgf • cm
Max. Verzahlungseffizienz	81%; 73%	65%; 59%	53%; 48%
Für einen anderen Übersetzungsverhältnis bitte telefonieren oder e-mail an unser Ingenieursteam.

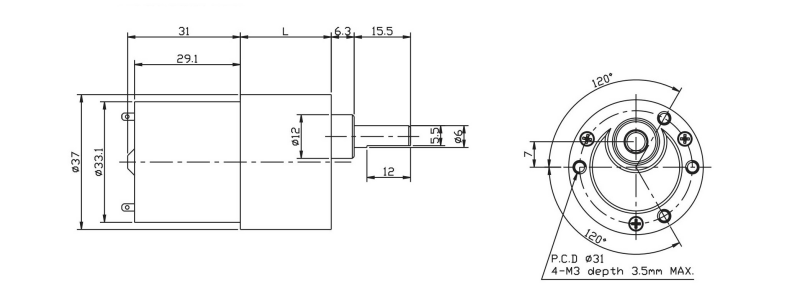

Mechanische Abmessungen

800

*Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
