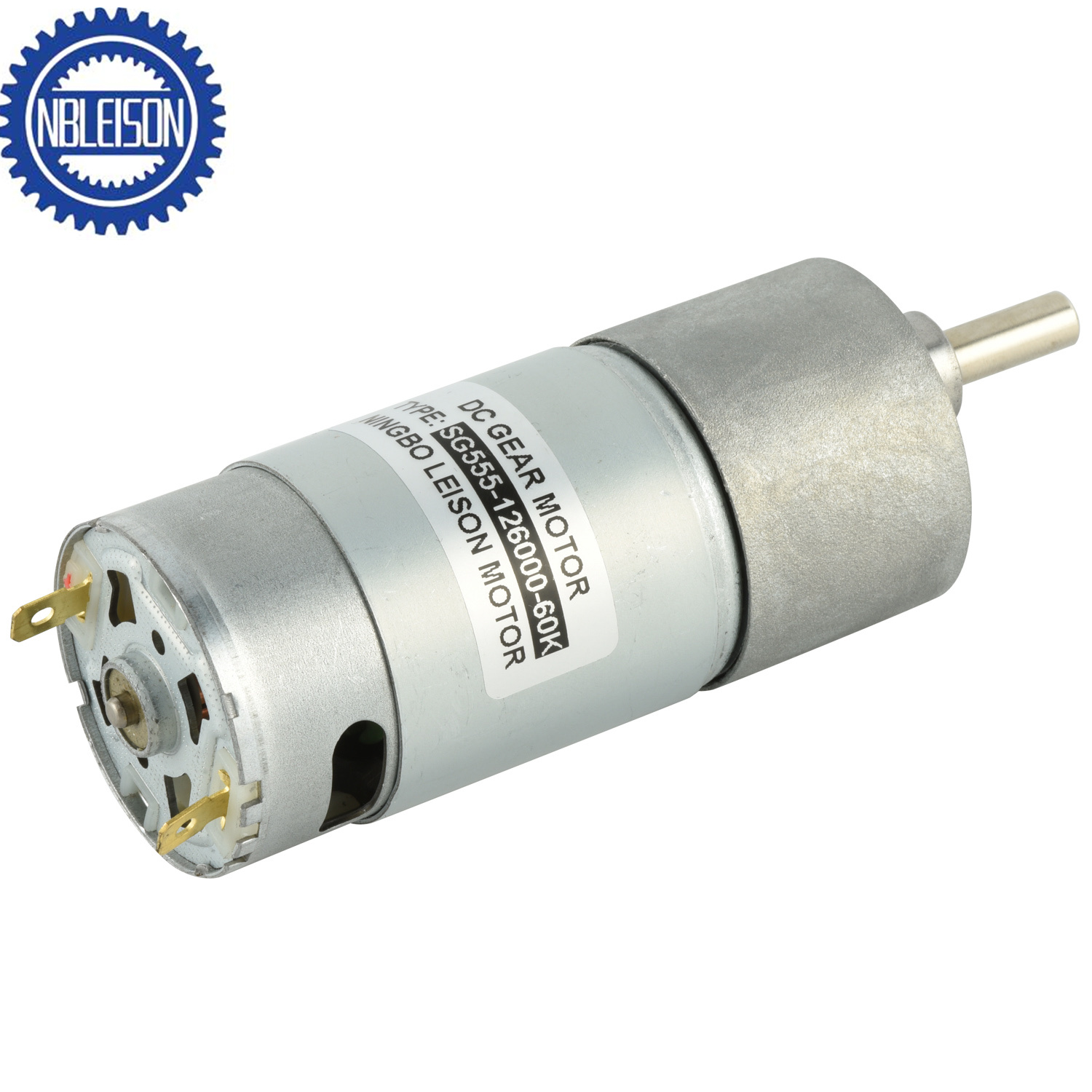

LS-SG555 Gleichstrom-Gear-Motor
LS-SG555 Gleichstrom-Gear-Motor

LS-SG555 Gleichstrom-Gear-Motor

Anwendungen:

Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.

Beschreibung:

Produktname: LS-SG555 Gleichstrom-Gear-Motor
Motortyp: Kohlebürstenkommutator
Getriebeart: Stirnradgetriebe
Material der Getriebezeile: Metallgetriebe/Pulvermetallgetriebe Plastikgetriebe
Drehrichtung: Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar
Nennspannung: 3V/5V/6V/9V/12V/18V/24V/36V/48V
Nennumdrehung: 1rpm bis 2500rpm anpassbar
Nennmoment: 0,2kg·cm - 10kg·cm
OEM & ODM Service: Verfügbar
Zertifikat: CE, ROHS, REACH
Wellenkonfiguration: D-Schnitt, Rund oder anderer Typ, Wellenlänge kann angepasst werden
Anpassungselement: Spannung, Geschwindigkeit, Drehmoment, Wellen
Zusätzliche Anforderungen: Leitungsdraht, Stecker, IP-Schutzart

 Anwendungen:

Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.





Motor-Daten


Motor Modell Nennspannung Keine Last Last Stillstand
Aktuell Geschwindigkeit Aktuell Geschwindigkeit Drehmoment Ausgangsleistung Drehmoment Aktuell
V mA u/min mA u/min gf • cm W gf • cm mA
SG-555123000 12 ≤140 3000 ≤800 2200 150 3.3 600 3000
SG-555124500 12 ≤220 4500 ≤1200 3300 220 7.2 880 4800
SG-555126000 12 ≤350 6000 ≤2000 4500 300 13.5 1200 6000
SG-555243000 24 ≤70 3000 ≤ 400 2200 150 3.3 600 1600
SG-555244500 24 ≤110 4500 ≤600 3300 220 7.2 880 3000
SG-555246000 24 ≤180 6000 ≤1000 4500 300 13.5 1200 4000
* Hinweis: Dies sind nur typische technische Daten, besondere Anforderungen können nach Maß angefertigt werden.


Wie berechnet man die Ausgangsdaten des Motors mit Getriebe?

1. Drehzahl am Ausgang (leerlaufend) = Drehzahl des Motors (leerlaufend) / Übersetzungswirkung

2. Drehmoment am Ausgang = Drehmoment des Motors * Übersetzungswirkung * Getriebewirkungsgrad

z.B.:

SG-555126000-30K

1. Drehzahl am Ausgang (Leerlauf) = 6000 / 30 = 200 UMD

2. Drehmoment = 300 * 30 * 73% = 6570gf·cm = 6,57kgf·cm ≈ 0,6N·m


Getriebedaten


Anzahl der Stufen 2/3 Stufen Reduktion 4/5 Stufen Reduktion 6/7 Stufen Reduktion
Untersetzungsverhältnis 6,10; 20,30 60,90; 120,180,270 360,540,810
Getriebe-Länge "L" mm 23.5 26 28 30
Max. Laufdrehmoment 2kgf.cm 10kgf.cm 10kgf.cm
Max. Zahnradbruchdrehmoment 8kgf.cm 30kgf.cm 30kgf.cm
Max. Verzahlungseffizienz 81%; 73% 65%; 59% 53%; 48%
Für einen anderen Übersetzungsverhältnis bitte telefonieren oder e-mail an unser Ingenieursteam.

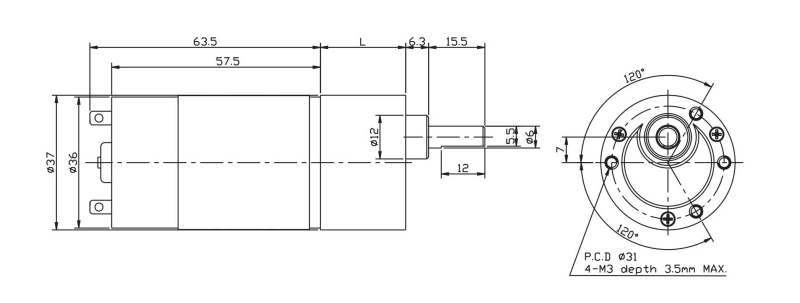

Mechanische Abmessungen


800

* Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
