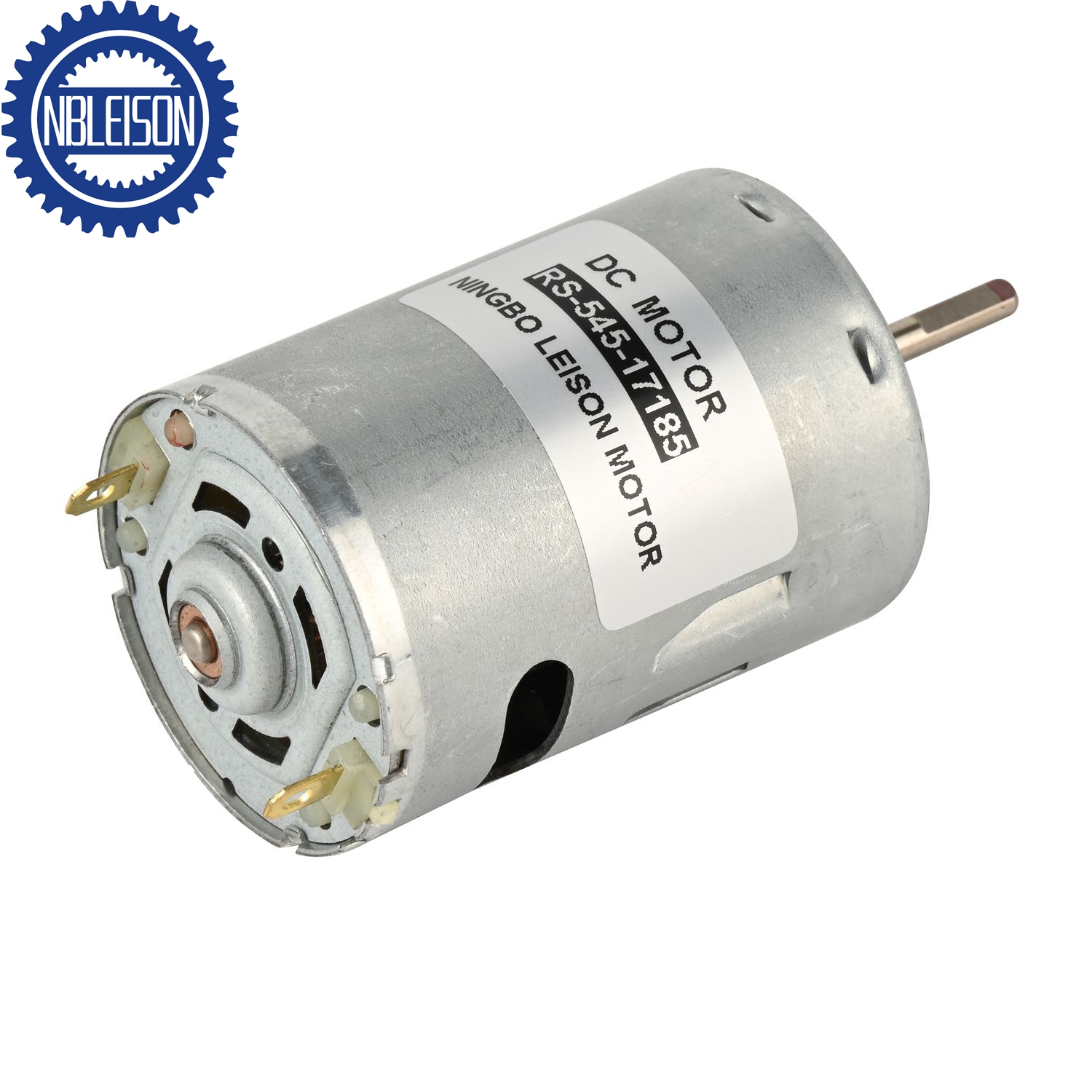

LS-RS-545 Gleichstrom-Mikromotor

Anwendungen:

Wasserpumpe, Luftpumpe, Kaffeemaschine, Haartrockner, Lüfter, Staubsauger, Werkzeuge, Gartengeräte usw.

Beschreibung:

Produktname:	LS-RS-545Dc Mikromotor
Motortyp:	Kohlebürstenkommutator
Wellentyp:	Kohlenstoffstahl
Lagertyp:	Lager oder Kugel Lager
Drehrichtung:	Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar
Nennspannung:	3V/5V/6V/9V/12V/18V/24V/36V/48V
Nennumdrehung:	1000rpm bis 25000rpm anpassbar
Ausgangsleistung:	5-100W
OEM & ODM Service:	Verfügbar
Zertifikat:	CE, ROHS, REACH
Encoder:	Magnetischer Encoder
Wellenkonfiguration:	D-Schnitt, Rund oder anderer Typ, Wellenlänge kann angepasst werden
Anpassungselement:	Spannung, Geschwindigkeit, Drehmoment, Flansch, Wellen, IP-Bewertung
Zusätzliche Anforderungen:	Leitungsdraht, Stecker, Getriebe, Encoder oder andere Teile

Anwendungen:

Wasserpumpe, Luftpumpe, Kaffeemaschine, Haartrockner, Lüfter, Staubsauger, Werkzeuge, Gartengeräte usw.

Motor-Daten

Modell	Spannung		Keine Last		Bei maximaler Effizienz					Stillstand
	Betriebstemperaturbereich	Nenn	Geschwindigkeit	Aktuell	Geschwindigkeit	Aktuell	Drehmoment		Ausgang	Drehmoment		Aktuell
	Betriebstemperaturbereich	Nenn	u/min	Ein	u/min	Ein	mN·m	g-cm	w	mN·m	g-cm	Ein
RS-545RH-4522	Gleichstrom 3,6-12,0V	DC 12V	27800	1.3	22940	6.14	19.4	198	46.5	111	1130	29
RS-545RH-5018	Gleichstrom 4,5-12,0V	DC 12V	24000	1.3	20510	7.65	31.1	317	66.7	214	2180	45
RS-545RH-18150	Gleichstrom 12,0-32,0V	DC 24V	5600	0.12	4560	0.53	16.4	167	7.82	88.2	900	2.3
RS-545RH-22100	Gleichstrom 12,0-34,0V	DC 12V	4200	0.16	3350	0.63	12.5	127	4.36	61.7	630	2.5
RS-545SH-4075	Gleichstrom 9,0-15,0V	DC 12V	9300	0.4	7500	1.8	15.3	157	12.1	79.3	810	7.62
RS-545SH-22105	Gleichstrom 12,0-32,0V	DC 24V	6500	0.16	5648	0.72	22	224.6	12.8	136.2	1390	4.8
RS-545SA-2485	Gleichstrom 9,0-15,0V	DC 12V	5100	0.17	3900	0.75	12.7	130	5.2	52.9	540	2.6
*Hinweis: Dies sind nur typische technische Daten zur Referenz, besondere Anforderungen können angepasst werden.

Mechanische Abmessungen

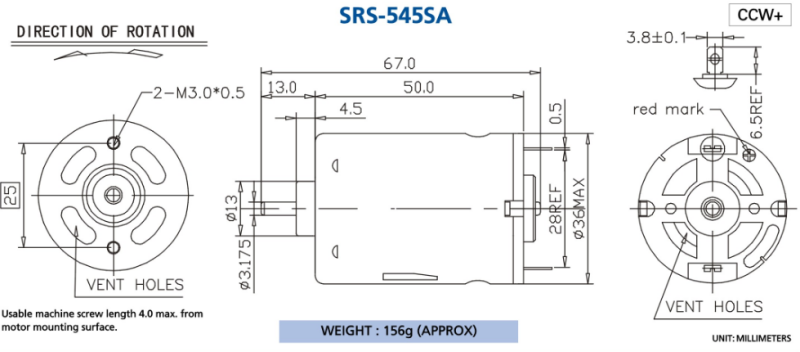

800.1

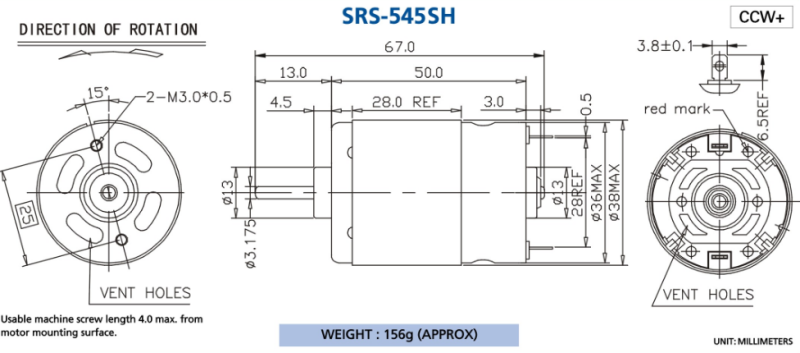

800.2

* Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
