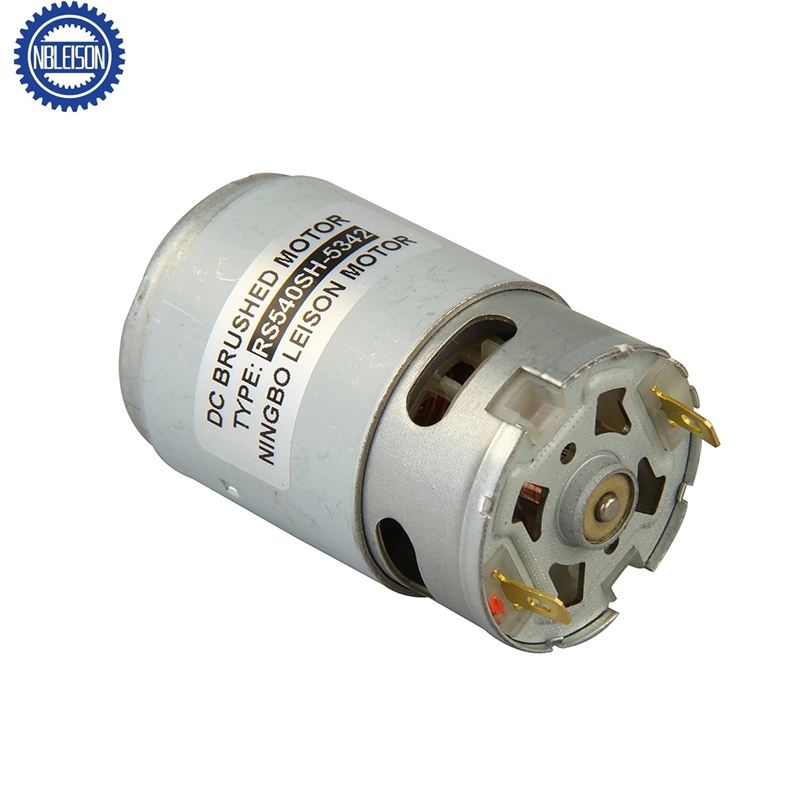

LS-RS-540 Gleichstrom-Mikromotor

Anwendungen:

Wasserpumpe, Luftpumpe, Kaffeemaschine, Haartrockner, Lüfter, Staubsauger, Werkzeuge, Gartengeräte usw.

Beschreibung:

Produktname:	LS-RS-540Dc Mikromotor
Motortyp:	Kohlebürstenkommutator
Wellentyp:	Kohlenstoffstahl
Lagertyp:	Lager oder Kugel Lager
Drehrichtung:	Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar
Nennspannung:	3V/5V/6V/9V/12V/18V/24V/36V/48V
Nennumdrehung:	1000rpm bis 25000rpm anpassbar
Ausgangsleistung:	5-60W
OEM & ODM Service:	Verfügbar
Zertifikat:	CE, ROHS, REACH
Encoder:	Magnetischer Encoder
Wellenkonfiguration:	D-Schnitt, Rund oder anderer Typ, Wellenlänge kann angepasst werden
Anpassungselement:	Spannung, Geschwindigkeit, Drehmoment, Flansch, Wellen, IP-Bewertung
Zusätzliche Anforderungen:	Leitungsdraht, Stecker, Getriebe, Encoder oder andere Teile

Anwendungen:

Wasserpumpe, Luftpumpe, Kaffeemaschine, Haartrockner, Lüfter, Staubsauger, Werkzeuge, Gartengeräte usw.

Motor-Daten

Modell	Spannung		Keine Last		Bei maximaler Effizienz					Stillstand
	Betriebstemperaturbereich	Nenn	Geschwindigkeit	Aktuell	Geschwindigkeit	Aktuell	Drehmoment		Ausgang	Drehmoment		Aktuell
	Betriebstemperaturbereich	Nenn	u/min	Ein	u/min	Ein	mN·m	g-cm	w	mN·m	g-cm	Ein
RS-540RH-5045	Gleichstrom 4,5-9,6V	DC 6V	11600	0.82	9660	4.09	14.4	147	14.6	86.3	880	20.4
RS-540RH-6035	Gleichstrom 3,6-7,2V	Gleichstrom 7.2V	9500	1.15	7700	4.91	12.3	125	9.88	64.7	660	21
RS-540RH-5045	Gleichstrom 4,5-12,0V	DC 12V	17500	0.95	15080	5.93	31.8	324	50.1	230	2350	37
RS-540RH-7520	Gleichstrom 3,6-7,2V	Gleichstrom 4,8V	15400	2	13010	10.9	26	265	35.3	167	1700	59
RS-540SH-7522	Gleichstrom 3,0-9V	DC 6V	16500	1.7	13860	7.14	20.3	208	29.6	127.4	1300	35.7
RS-540SH-16400	Gleichstrom 12-32,0V	DC 24V	3750	0.058	3330	0.47	10.4	106	3.63	92.7	946	3.74
RS-540SA-19250	Gleichstrom 6,0-24,0V	DC 12V	3000	0.1	2100	0.54	19.2	200	26.7	147	1500	36.6
*Hinweis: Dies sind nur typische technische Daten zur Referenz, besondere Anforderungen können angepasst werden.

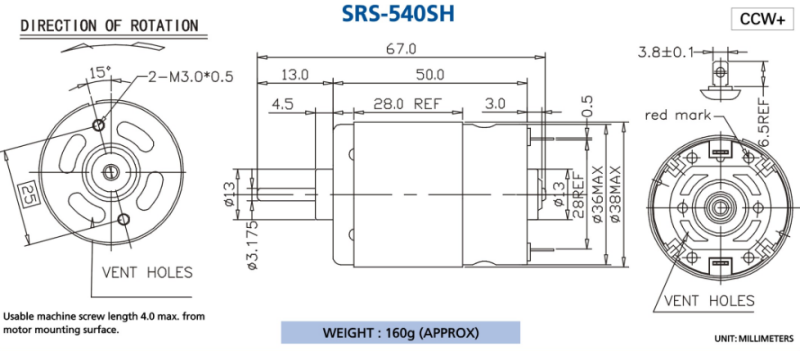

Mechanische Abmessungen

800.1

2图纸

* Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
