Anwendungsbereiche:
Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.
Beschreibung:

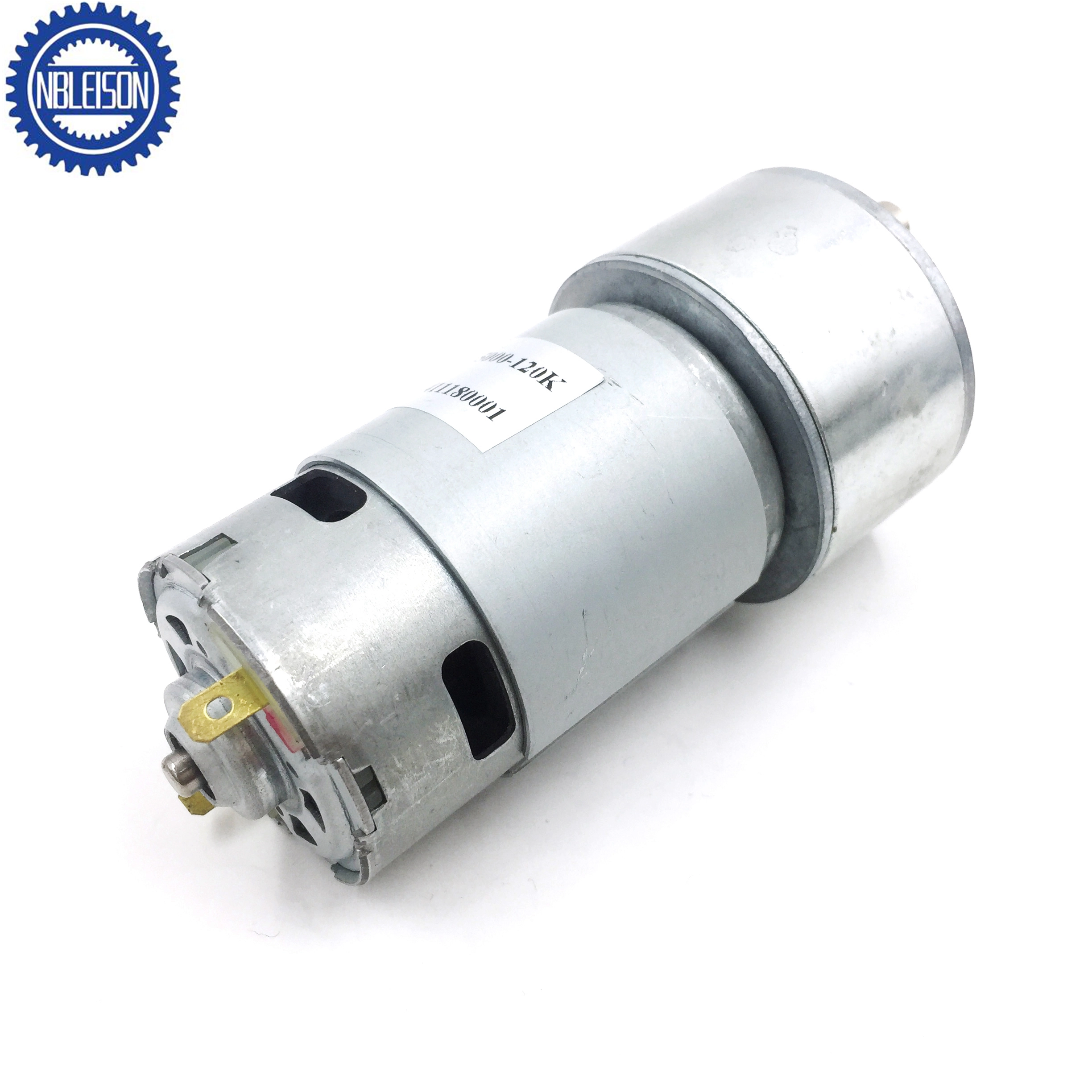

| Produktname | LS-RG50M775 Gleichstrom-Gear-Motor |
| Motortyp | kohlebürstenkommutator |
| Getriebetyp | Stirnradgetriebe |
| Material der Getriebeachse | Metallgetriebe/Pulvermetallgetriebe Plastikgetriebe |
| Drehrichtung | Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar |
| Nennspannung | 3V/5V/6V/9V/12V/18V/24V/36V |
| Nennspeed | 3rpm bis 200rpm anpassbar |
| Nennmoment | 4kg.cm-50kg.cm |
| OEM- und ODM-Service | Verfügbar |
| Zertifikat | CE, ROHS, REACH |
| Encoder | Magnetischer Encoder |
| Wellenkonfiguration | D-Schnitt, Nutenradschlitz, Rund, Sechseck, Verzahnung oder anderer Typ, Wellenlänge kann angepasst werden |
| Anpassungsoption | spannung, Geschwindigkeit, Drehmoment, Flansch, Welle, IP-Bewertung |
| Zusätzliche Anforderungen | Leitung, Stecker, Kupplung, Encoder oder andere Teile |
Anwendungen:
Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.

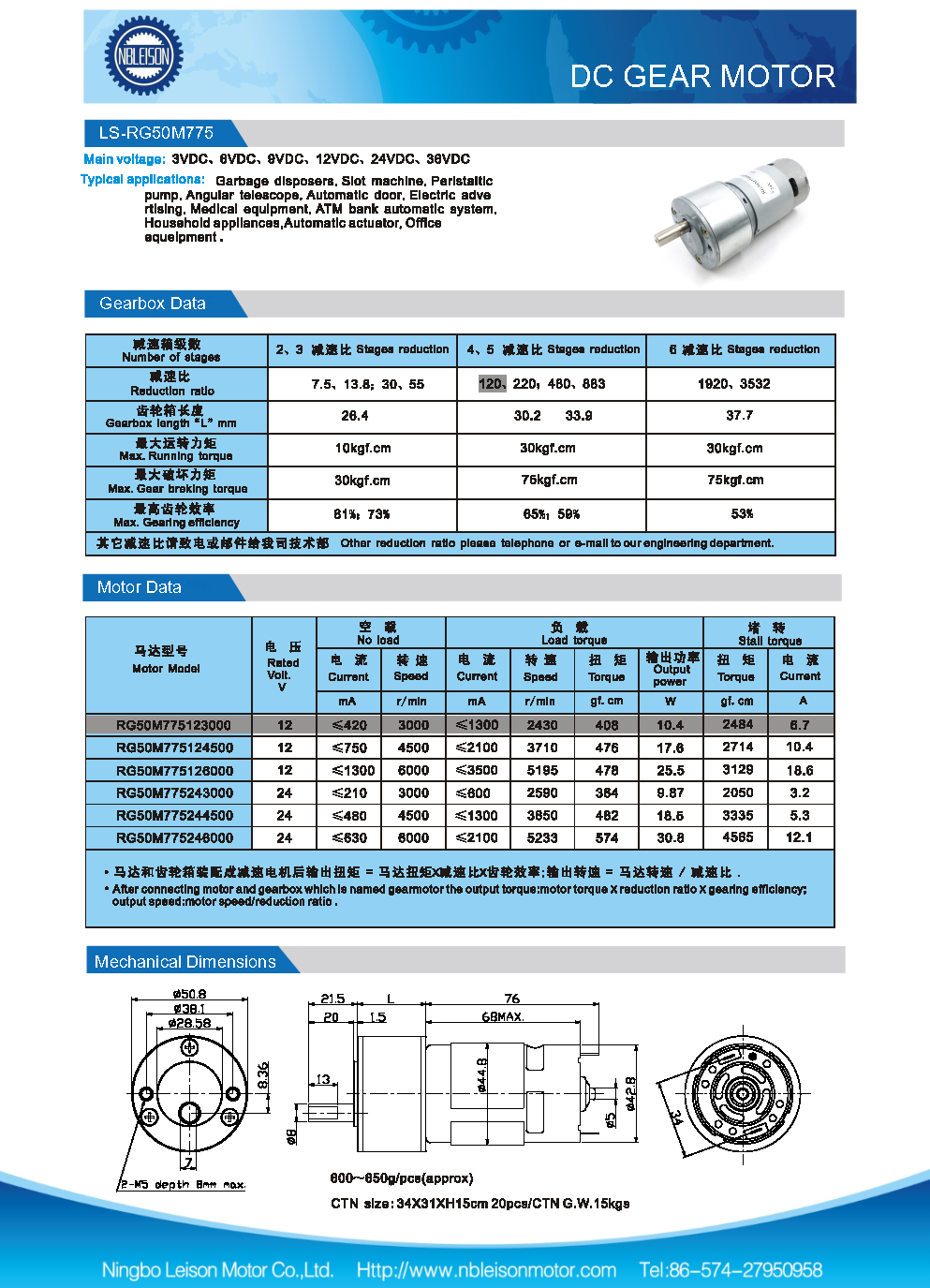

| Motor-Daten |
|
Motor Modell |
Nennspannung |
Keine Last |
Last |
Stillstand |
|||||
|
Aktuell |
Geschwindigkeit |
Aktuell |
Geschwindigkeit |
Drehmoment |
Ausgangsleistung |
Drehmoment |
Aktuell |
||
|
V |
mA |
u/min |
mA |
u/min |
gf • cm |
W |
gf • cm |
mA |
|
|
RG50M775123000 |
12 |
≤420 |
3000 |
≤1300 |
2430 |
408 |
10.4 |
2484 |
6.7 |
|
RG50M775124500 |
12 |
≤750 |
4500 |
≤2100 |
3710 |
476 |
17.6 |
2714 |
10.4 |
|
RG50M775126000 |
12 |
≤1300 |
6000 |
≤3500 |
5195 |
478 |
25.5 |
3129 |
18.6 |
|
RG50M775243000 |
24 |
≤210 |
3000 |
≤600 |
2590 |
364 |
9.87 |
2050 |
3.2 |
|
RG50M775244500 |
24 |
≤480 |
4500 |
≤1300 |
3850 |
482 |
18.5 |
3335 |
5.3 |
|
RG50M775246000 |
24 |
≤630 |
6000 |
≤2100 |
5233 |
574 |
30.8 |
4565 |
12.1 |
Wie berechnet man die Ausgangsdaten des Motors mit Getriebe?
1. Drehzahl am Ausgang (leerlaufend) = Drehzahl des Motors (leerlaufend) / Übersetzungswirkung
2. Drehmoment am Ausgang = Drehmoment des Motors * Übersetzungswirkung * Getriebewirkungsgrad
z.B.:
RG50M775126000-30K
1. Drehzahl am Ausgang (Leerlauf) = 6000 / 30 = 200 UMD
2. Drehmoment am Ausgang = 478 * 30 * 73% = 10468,2 gf*cm ≈ 10,5 kgf*cm = 1N*m
| Getriebedaten |
|
Anzahl der Stufen |
2/3 Stufen Reduktion |
4/5 Stufen Reduktion |
6/7 Stufen Reduktion |
|
Untersetzungsverhältnis |
7,5; 13,8; 30; 55 |
120; 220; 480; 883 |
1920; 3532 |
|
Getriebe-Länge „L“ mm |
26.4 |
30,2 33,9 |
37.7 |
|
Max. Laufdrehmoment |
10kgf.cm |
30kgf.cm |
30kgf.cm |
|
Max. Zahnradbruchdrehmoment |
30kgf.cm |
75 kgf*cm |
75 kgf*cm |
|
Max. Verzahlungseffizienz |
81 %; 73 % |
65 %; 59 % |
53 % |
|
Für einen anderen Übersetzungsverhältnis bitte telefonieren oder e-mail an unser Ingenieursteam. |
|||

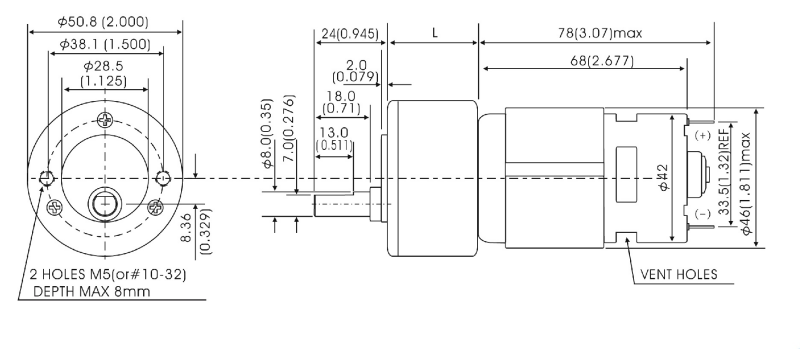

| Mechanische Abmessungen |
* Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
