Anwendungen:
Robotik, Automatische Türen, Ventil, Werbeleuchten, Rasenmäher-Roboter, Optisches Equipment, Elektrisches Vorhangsystem; Wasserbehandlungssysteme, Solarverfolgung, Golfwagen usw.
Beschreibung:

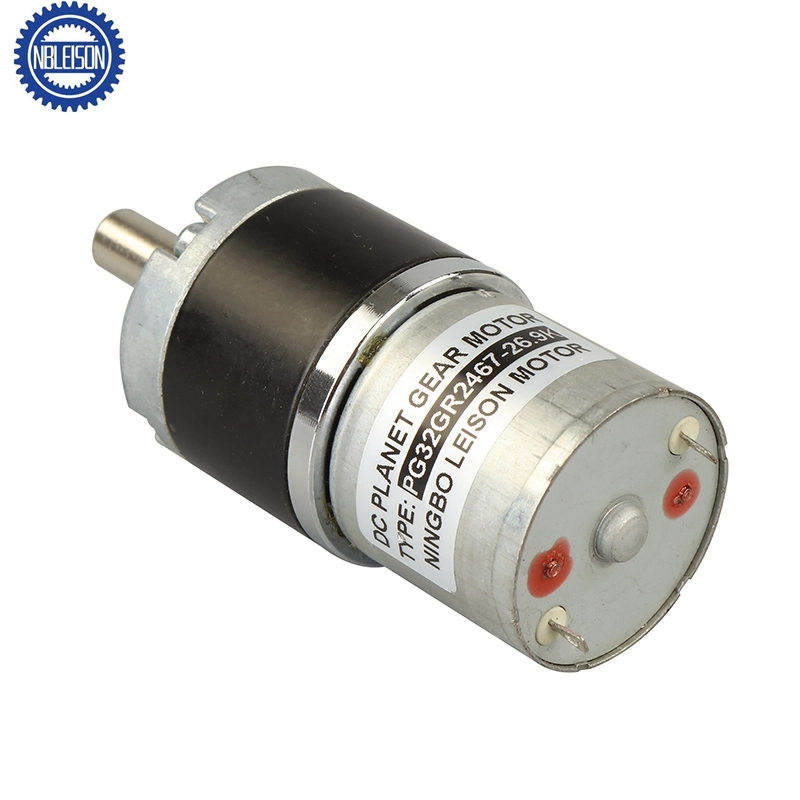

| Produktname | LS-PG32GR Gleichstrom-Planetengetriebe-Motor |
| Motortyp | kohlebürstenkommutator |
| Getriebetyp | Geradzahnradschneckengetriebe |
| Getriebe-Durchmesser | 32mm |
| Getriebehäusungsmaterial | 1045 Stahl |
| Material der Getriebeachse | 40Cr Stahl, Pulvermetallurgie, Kunststoffrad |
| Schaftmaterial | 40Cr Stahl |
| Ausgangswelle-Unterstützung | Doppellager Kugellager |
| Drehrichtung | Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar |
| Nennspannung | 6V/9V/12V/18V/24V/36V/48V |
| Nennspeed | 1rpm bis 1500rpm anpassbar |
| Nennmoment | 2-25kgf.cm |
| OEM- und ODM-Service | Verfügbar |
| Zertifikat | CE, ROHS, REACH |
| Encoder | Magnetischer Encoder |
| Wellenkonfiguration | D-Schnitt, Nutenradschlitz, Rund, Sechseck, Verzahnung oder anderer Typ, Wellenlänge kann angepasst werden |
| Anpassungsoption | spannung, Geschwindigkeit, Drehmoment, Flansch, Welle, IP-Bewertung |
| Zusätzliche Anforderungen | Leitung, Stecker, Kupplung, Encoder oder andere Teile |
Anwendungen:
Robotik, Automatische Türen, Ventil, Werbeleuchten, Rasenmäher-Roboter, Optisches Equipment, Elektrisches Vorhangsystem; Wasserbehandlungssysteme, Solarverfolgung, Golfwagen usw.
| Getriebedaten |
|
Anzahl der Stufen |
1 Stufenreduktion |
2stufige Reduktion |
3stufige Reduktion |
4stufige Reduktion |
5stufige Reduktion |
|
Untersetzungsverhältnis |
3.3 , 4.6 |
11,2 , 15,5 |
37.7,52.1 |
126,174 ,241 |
423,585,810 , |
|
Getriebe-Länge „L“ mm |
20.7 |
26.4 |
32.2 |
38 |
43.8 |
|
Max. Laufrad Drehmoment |
10kgf-cm |
20kgf-cm |
50kgf-cm |
50kgf-cm |
50kgf-cm |
|
Max. Zahnradbruchdrehmoment |
30kgf-cm |
60kgf-cm |
150kgf-cm |
150kgf-cm |
150kgf-cm |
|
Getriebeeffizienz |
90% |
81% |
73% |
65% |
59% |
Wie berechnet man die Ausgangsdaten des Motors mit Getriebe?
1. Drehzahl am Ausgang (leerlaufend) = Drehzahl des Motors (leerlaufend) / Übersetzungswirkung
2. Drehmoment am Ausgang = Drehmoment des Motors * Übersetzungswirkung * Getriebewirkungsgrad
z.B.:
PG32GR127000-21.5K
1. Drehzahl am Ausgang (Leerlauf) = 7000 / 21,5 = 325 U/min
2. Drehmoment am Ausgang = 79,7 * 21,5 * 81% = 1387,9g*cm ≈ 1,4kg*cm = 0,143Nm (Sollte nicht höher sein als das maximale Lauftorque des Getriebes)
| Motor-Daten |
|
Motorname |
Nennspannung |
Keine Last |
Lastdrehmoment |
Stillstandsmoment |
|||||
|
Aktuell |
Geschwindigkeit |
Aktuell |
Geschwindigkeit |
Drehmoment |
Ausgangsleistung |
Drehmoment |
Aktuell |
||
|
mA |
u/min |
mA |
u/min |
gf.cm |
W |
gf.cm |
mA |
||
|
GR124500 |
12 |
≤90 |
4500 |
≤220 |
3589 |
67.6 |
2.5 |
358 |
1500 |
|
GR127000 |
12 |
≤140 |
7000 |
≤700 |
5647 |
79.7 |
4.6 |
472 |
3030 |
|
GR244500 |
24 |
≤50 |
4500 |
≤160 |
3539 |
60 |
2.1 |
281 |
596 |
|
GR246700 |
24 |
≤70 |
6700 |
≤280 |
4500 |
78.4 |
4.23 |
381 |
1140 |
|
*Hinweis: Dies sind nur typische technische Daten, besondere Anforderungen können nach Maß angefertigt werden. |
|||||||||

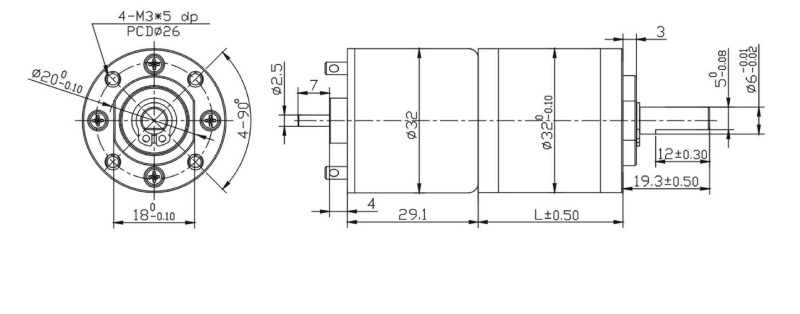

| Mechanische Abmessungen |
* Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
