Anwendungen:
Robotik, Automatische Türen, Ventil, Werbeleuchten, Rasenmäher-Roboter, Optisches Equipment, Elektrisches Vorhangsystem; Wasserbehandlungssysteme, Solarverfolgung, Golfwagen usw.
Beschreibung:
| Produktname | LS-PG06 Dc Planetengetriebe-Motor |
| Motortyp | kohlebürstenkommutator |
| Getriebetyp | Geradzahnradschneckengetriebe |
| Getriebe-Durchmesser | 6mm |
| Getriebehäusungsmaterial | 1045 Stahl |
| Material der Getriebeachse | 40Cr Stahl, Pulvermetallurgie, Kunststoffrad |
| Schaftmaterial | 40Cr Stahl |
| Ausgangswelle-Unterstützung | Lager |
| Drehrichtung | Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar |
| Nennspannung | 6V/9V/12V/18V/24V |
| Nennspeed | 1rpm bis 1500rpm anpassbar |
| Nennmoment | 0,015-2kgf.cm |
| OEM- und ODM-Service | Verfügbar |
| Zertifikat | CE, ROHS, REACH |
| Encoder | Magnetischer Encoder |
| Wellenkonfiguration | D-Schnitt, Nutenradschlitz, Rund, Sechseck, Verzahnung oder anderer Typ, Wellenlänge kann angepasst werden |
| Anpassungsoption | spannung, Geschwindigkeit, Drehmoment, Flansch, Welle, IP-Bewertung |
| Zusätzliche Anforderungen | Leitung, Stecker, Kupplung, Encoder oder andere Teile |
Anwendungen:
Robotik, Automatische Türen, Ventil, Werbeleuchten, Rasenmäher-Roboter, Optisches Equipment, Elektrisches Vorhangsystem; Wasserbehandlungssysteme, Solarverfolgung, Golfwagen usw.
| Getriebedaten |
|
Anzahl der Stufen |
2stufige Reduktion |
3stufige Reduktion |
4stufige Reduktion |
|
Untersetzungsverhältnis |
26 |
136 |
700 |
|
Getriebe-Länge „L“ in mm |
7 |
9.5 |
12 |
|
Nennmoment |
0,015 kg•cm max. |
||
|
Max. Momentan-Toleranz-Drehmoment |
0,03 kgf•cm max. |
||
| Motor mit Getriebe Daten |
|
Motorname |
Nennspannung |
Keine Last |
Lastdrehmoment |
Stillstandsmoment |
|||||
|
Aktuell |
Geschwindigkeit |
Aktuell |
Geschwindigkeit |
Drehmoment |
Ausgangsleistung |
Drehmoment |
Aktuell |
||
|
mA |
u/min |
mA |
u/min |
gf•cm |
W |
g•cm |
mA |
||
|
LS-PG06-C-26 |
3 |
60 |
1250 |
|
|
|
|
25 |
0.2 |
|
LS-PG06-D-136 |
3 |
60 |
240 |
|
|
|
|
120 |
0.2 |
|
LS-PG06-D-700 |
3 |
60 |
47 |
|
|
|
|
500 |
0.2 |
|
*Hinweis: Dies sind nur typische technische Daten, besondere Anforderungen können individuell angepasst werden. |
|||||||||

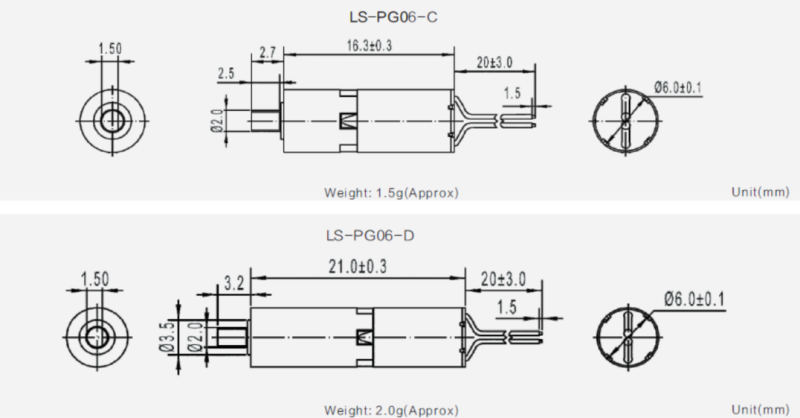

| Mechanische Abmessungen |
*Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
