Anwendungen:
Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.
Beschreibung:

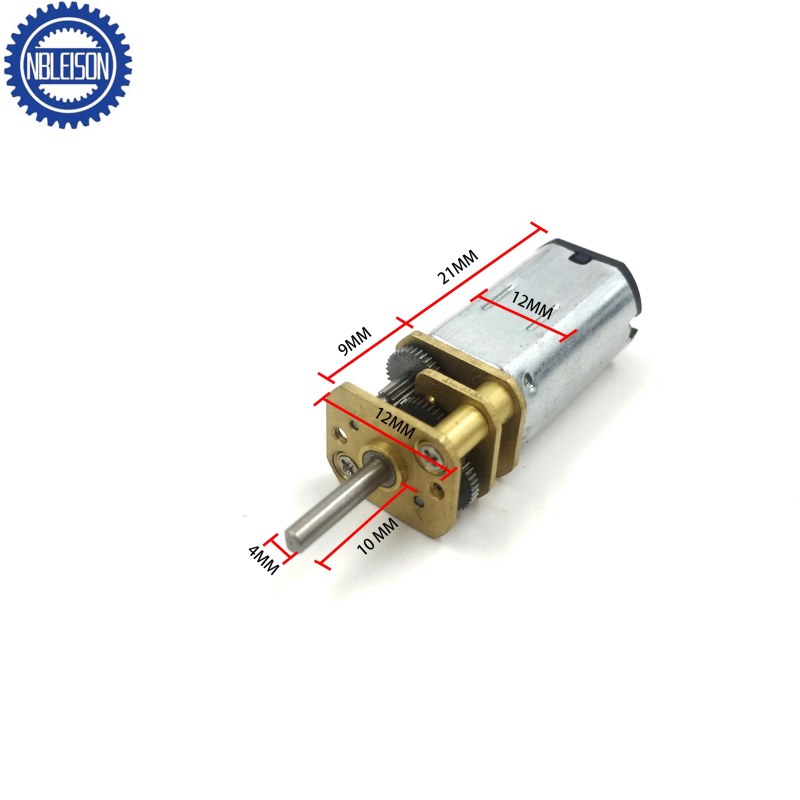

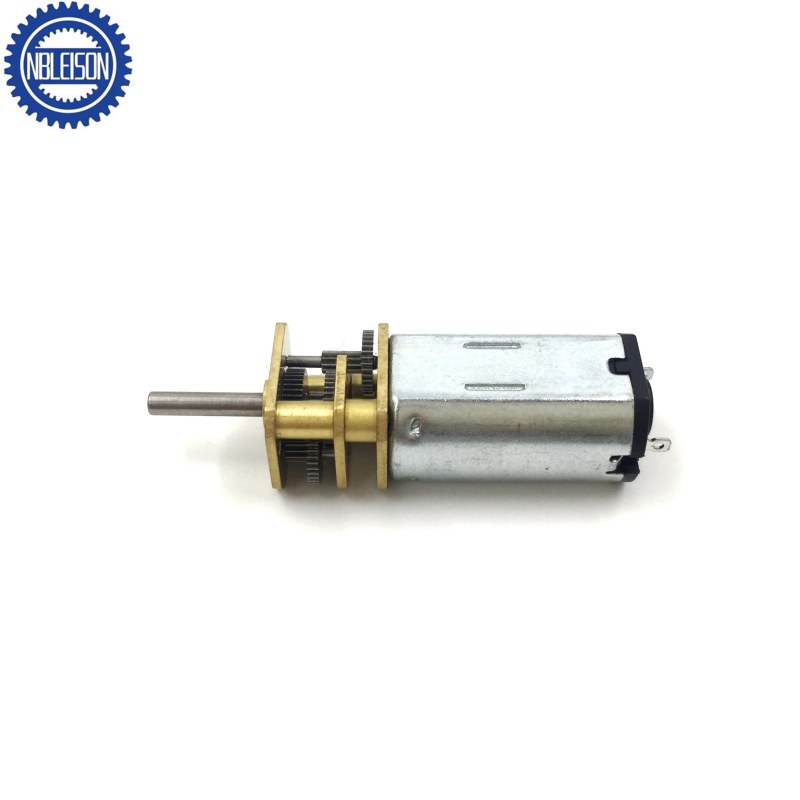

| Produktname: | LS-N30AGB Gleichstrom-Spurgear-Motor |
| Motortyp: | Kohlebürstenkommutator |
| Getriebeart: | Stirnradgetriebe |
| Material der Getriebezeile: | Metallgetriebe/Pulvermetallurgie/Plastikgetriebe |
| Drehrichtung: | Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar |
| Nennspannung: | 3V/5V/6V/9V/12V/18V/24V/36V/48V |
| Nennumdrehung: | 1rpm bis 2500rpm anpassbar |
| Nennmoment: | 0,02kg.cm-2kg.cm |
| OEM & ODM Service: | Verfügbar |
| Zertifikat: | CE, ROHS, REACH |
| Wellenkonfiguration: | D-Schnitt, Rund oder anderer Typ, Wellenlänge kann angepasst werden |
| Anpassungselement: | Spannung, Geschwindigkeit, Drehmoment, Wellen |
| Zusätzliche Anforderungen: | Leitungsdraht, Stecker, IP-Schutzart |
Die LS-N30AGB-Serie ist die erste Wahl für hochdrehmomentige Mikrobewegungen in beengten Raumverhältnissen. Aufbauend auf unserer ultrakompakten N20-Plattform verfügt die N30-Konfiguration über einen verlängerten Motorblock, um eine deutlich höhere Leistungsabgabe, verbesserte Effizienz und ein enormes Anlaufdrehmoment (bis zu 5000 g·cm) zu liefern. Mit einem flexiblen Gleichspannungsbereich von 3 V bis 24 V und ausgestattet mit einem robusten, verschleißfesten Stirnradgetriebe aus Pulvermetallurgie ist dieser Mikrogetriebemotor speziell für Anwendungen konzipiert, bei denen räumliche Beschränkungen eng sind, aber Zuverlässigkeit im Dauerbetrieb nicht eingeschränkt werden darf.
Typische Anwendungen:
• Smart Security Die zentrale hochdrehmomentige Antriebskraft für automatische Türschlösser, elektronische Smart-Locks und biometrische Fingerabdruckscanner.
• Handelsautomation Präziser Miniantrieb für Automaten, Ticketautomaten und Büroautomatisierungssysteme.
• Medizin & Kosmetik Präzise Fluid- und Bewegungssteuerung in Labor-Mikropumpen, Diagnosegeräten und kosmetischen Geräten.
• Robotik & STEM Die erste Wahl für schwerlastfähige Mikroroboter und Bildungskits.
Kundenspezifische Anpassungen und ingenieurtechnische Unterstützung
Als führender Hersteller von Gleichstrom-Getriebemotoren bietet NINGBO LEISON MOTOR umfassende maßgeschneiderte OEM/ODM-Lösungen an, darunter Spannung (3 V–24 V), Drehzahl (1–2500 min⁻¹), Drehmoment, individuelles Wellendesign, Encoder und Steckverbinder. Unser Ingenieurteam bietet professionelle technische Unterstützung, schnelle Reaktionszeiten und zuverlässigen After-Sales-Service, um Ihr Projekt zu beschleunigen.
| Motor-Daten |
| Modell | Verhältnis | Spannung (V) | Keine Last | Bei maximaler Effizienz | Stillstand | |||||
| Geschwindigkeit ((r/min) | Strom(mA) | Geschwindigkeit ((r/min) | Strom(mA) | Drehmoment(g.cm) | Leistung(w) | Drehmoment(g.cm) | Strom(mA) | |||
| N30AGB298-07250 | 1/298 | 6 | 30 | 250 | 23 | 80 | 380 | 0.08 | 1600 | 260 |
| N30AGB50-10145 | 1/50 | 6 | 320 | 50 | 250 | 200 | 200 | 0.18 | 1000 | 850 |
| N30AGB100-10155 | 1/100 | 12 | 305 | 50 | 240 | 180 | 600 | 0.21 | 3000 | 1480 |
| N20AGB298-11115 | 1/298 | 6 | 68 | 50 | 60 | 150 | 600 | 0.15 | 3800 | 1550 |
| N30AGB1000-06350 | 1/1000 | 12 | 14 | 35 | 12 | 60 | 1000 | 0.17 | 5000 | 390 |
| N30AGB1000-08230 | 1/1000 | 12 | 22 | 40 | 20 | 80 | 1000 | 0.24 | 5000 | 650 |
| * Hinweis: Dies sind nur typische technische Daten, besondere Anforderungen können nach Maß angefertigt werden. | ||||||||||
| Getriebedaten |
| Untersetzungsverhältnis | 10 | 20 | 30 | 50 | 63 | 100 | 150 | 210 | 250 | 298 | 340 | 380 | 1000 |
| L | 9 | 12 | |||||||||||
| Drehrichtung | Zcw | CW | |||||||||||

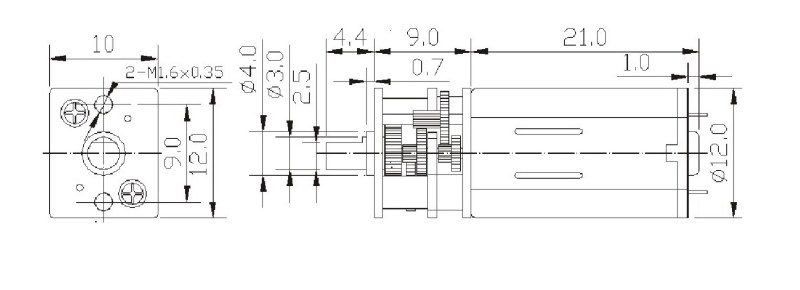

| Mechanische Abmessungen |
* Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
