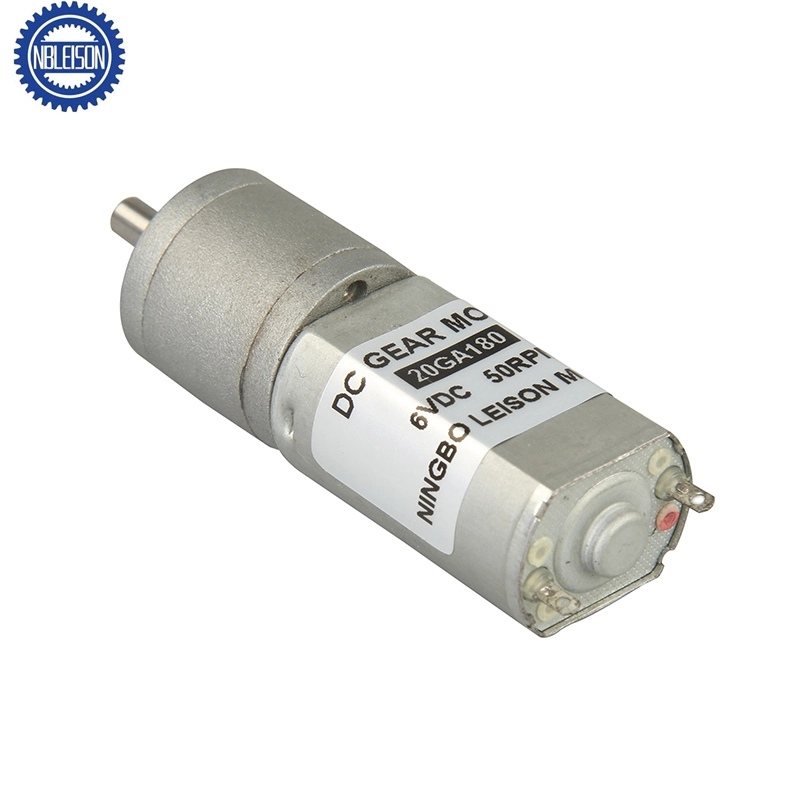

LS-20GA180 Gleichstrom-Gear-Motor

Anwendungen:

Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.

Beschreibung:

Produktname:	LS-20GA180 Gleichstrom-Gear-Motor
Motortyp:	kohlebürstenkommutator
Getriebeart:	Stirnradgetriebe
Material der Getriebezeile:	Metallgetriebe/Pulvermetallgetriebe Plastikgetriebe
Drehrichtung:	Uhrzeigersinn/Gegen den Uhrzeigersinn umkehrbar
Nennspannung:	3V/5V/6V/9V/12V/18V/24V/36V/48V
Nennumdrehung:	1rpm bis 2500rpm anpassbar
Nennmoment:	0,1kg.cm-4kg.cm
OEM & ODM Service:	Verfügbar
Zertifikat:	CE, ROHS, REACH
Wellenkonfiguration:	D-Schnitt, Rund oder anderer Typ, Wellenlänge kann angepasst werden
Anpassungselement:	spannung, Geschwindigkeit, Drehmoment, Wellen
Zusätzliche Anforderungen:	Leitungsdraht, Stecker, IP-Bewertung

Anwendungen:

Robotik, Smart-Home-Gerätesystem, Automatische Türsperre, Medizinische Geräte, Getränkeautomat, Schönheitsgerät, Babyschale, Büroautomation usw.

Motor-Daten

Modell	Spannung	Keine Last		Bei maximaler Effizienz					Start
	Nenn	Geschwindigkeit	Aktuell	Geschwindigkeit	Aktuell	Drehmoment		Ausgang	Drehmoment		Aktuell
	Nenn	u/min	mA	u/min	mA	mN·m	g.cm	W	mN·m	g.cm	mA
LS-20GA180-31. 2	3.0	120	120	95	360	19.6	200	0.2	58.8	6000	1200
LS-20GA180-78	3.0	160	420	125	1000	88.2	900	0.9	533	6000	5000
LS-20GA180-312	6.0	23	150	18	400	196	2000	2.0	735	7500	1200
LS-20GA180-312	6	25	120	20	450	382.2	3900	0.8	588	6000	2000
LS-20GA180-250	6.0	30	160	22	300	196	2000	2.0	686	7000	1300
LS-20GA180-25	6	240	80	180	450	49	500	1	196	2000	2000
LS-20GA180-25	6.0	750	450	570	1100	44.1	450	0.45	166.6	1700	3500
LS-20GA180-156	9.0	75	150	62	260	98	1000	1.0	539	5500	1600
LS-20GA180-125	12	80	90	65	400	176.4	1800	1.2	441	4500	1800
LS-20GA180-25	12	365	110	280	300	39.2	400	0.4	117.6	1200	1000
LS-20GA180-78	12	450	480	390	650	98	1000	1.5	637	6500	3000
LS-20GA180-250	24	32	80	25	180	245	2500	2.5	735	7500	3500
LS-20GA180-31. 2	24	220	40	185	90	19.6	200	0.2	225.4	2300	420
LS-20GA180-31. 2	24	300	60	255	180	39.2	400	0.4	196	2000	600
LS-20GA180-50	12	400	190	300	1400	98	1000	0.96	294	3000	3000
* Hinweis: Dies sind nur typische technische Daten, besondere Anforderungen können nach Maß angefertigt werden.

Getriebedaten

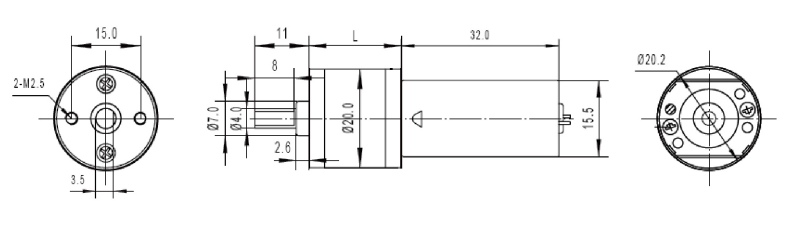

Mechanische Abmessungen

800

* Hinweis: Die Motorbauteile wie Wellendurchmesser, Encoder, Kabel & Stecker können angepasst werden.
