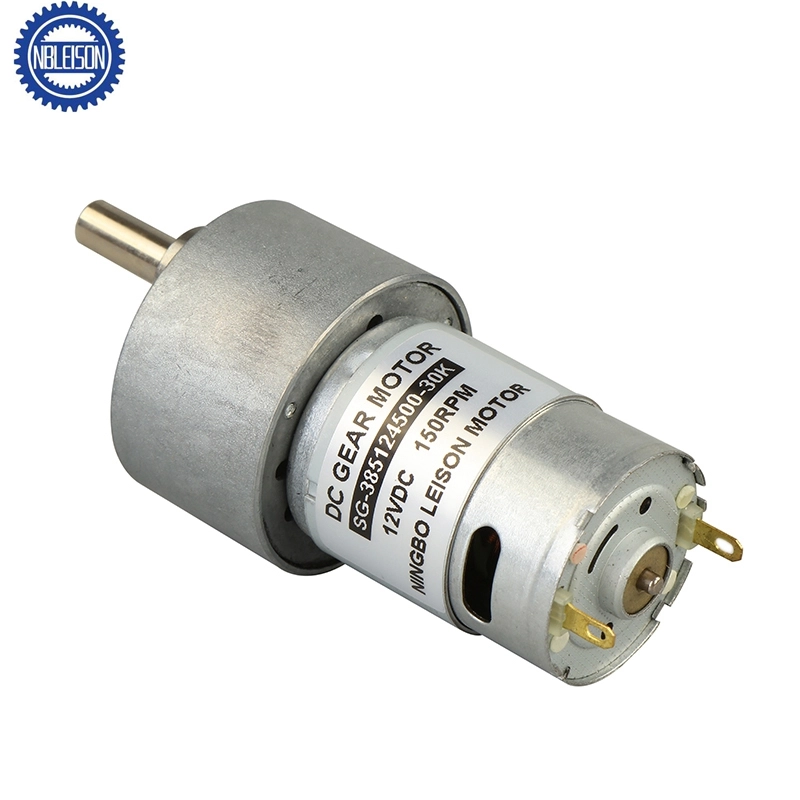

LS-SG385 Dc Geared Motor
LS-SG385 Dc Geared Motor

LS-SG385 Dc Geared Motor

Aplikace:

Robotika, Chytrý systém domácích spotřebičů, Automatické dveře zámky, Lékařské vybavení, Prodávající automaty, Krásné zařízení, Kočár pro dítě, Kancelářská automatizace atd.

Procházet všechny kategorie

Popis:

Název produktu LS-SG385 Dc Gear Moto
Typ motoru uhlíková kartáčová komutátor
Typ převodníku Čárková převodovka
Materiál převodovky Kovové převodníky/Prašková metallurgie Převodníky Plastové převodníky
Směr rotace Otočitelný CW/CCW
Jmenovité napětí 3V/5V/6V/9V/12V/18V/24V/36V/48V
Jmenovitá rychlost 1rpm do 2500rpm na zakázku
Jmenovitý točivý moment 2kg.cm-30kg.cm
OEM & ODM služby Dostupné
Certifikát CE, ROHS, REACH
Encoder Magnetický enkodér
Konfigurace osy D-střih, klíčová drážka, kruhová, šestiúhelníková, sponovaná nebo jiná forma, délka osy lze upravit
Polozka na úpravu napětí, rychlost, točivý moment, flang, osa, IP hodnocení
Další požadavky Vodič, spojka, kupling, enkoder nebo další součásti

Aplikace:

Robotika, Chytrý systém domácích spotřebičů, Automatické dveře zámky, Lékařské vybavení, Prodávající automaty, Krásné zařízení, Kočár pro dítě, Kancelářská automatizace atd.







Data motoru



Model motoru Nomínál. Napětí Žádné zatížení Zatížení Blokování
Proud Rychlost Proud Rychlost Krkový moment Výstupní výkon Krkový moment Proud
V mA ot/min mA ot/min gf • cm Š gf • cm mA
SG-385123000 12 ≤ 45 3000 ≤150 2200 35 0.8 140 450
SG-385124500 12 ≤70 4500 ≤300 3300 55 1.8 220 1200
SG-385126000 12 ≤100 6000 ≤600 4500 80 3.6 320 1900
SG-385243000 24 ≤ 25 3000 ≤70 2200 35 0.8 140 230
SG-385244500 24 ≤40 4500 ≤150 3300 55 1.8 220 600
SG-385246000 24 ≤50 6000 ≤300 4500 80 3.6 320 1000
* Poznámka: Jde o typická technická data, speciální požadavky lze upravit .

Jak vypočítat výstupní parametry motoru s převodovkou?

1. Výstupní rychlost (bez zátěže) = Rychlost motoru (bez zátěže) / Převodové poměry
2. Výstupní kroutící moment = Kroutící moment motoru * Převodové poměry * Účinnost převodovky



např.:
SG-385126000-30K

1. Rychlost na výstupu (bez zátěže) = 6000 / 30 = 200 ot/min
2. Výstupní kroutící moment = 80 * 30 * 73% = 1752gf.cm = 1,75kgf.cm ≈ 0,17N.m



Údaje o převodovce



Počet stupňů redukce 2/3 stupňů redukce 4/5 stupňů redukce 6/7 stupňů
Redukční poměr 6, 10; 20, 30 60, 90; 120, 180, 270 489, 540, 810; 1620, 2430
Délka převodovky „L“ v mm 22.5 25 27 29
Max. pohonný moment 2kgf.cm 10kgf.cm 10kgf.cm
Max. zlomový moment převodovky 8kgf.cm 30 kgf·cm 30 kgf·cm
Maximální účinnost převodovky 81 %; 73 % 65% ; 59% 53 %; 48 %
Další poměry zmenšení prosím objednejte telefonicky nebo emailem u našeho inženýrského oddělení.

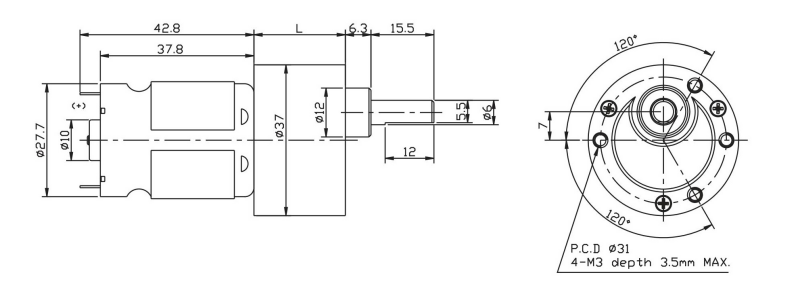

Mechanické rozměry




* Poznámka: Motorové součásti, jako jsou velikost hřebečku, enkodéry, kabely a konektory, lze upravit podle požadavků.
