Aplikace:
Robotika, Chytrý systém domácích spotřebičů, Automatické dveře zámky, Lékařské vybavení, Prodávající automaty, Krásné zařízení, Kočár pro dítě, Kancelářská automatizace atd.
Popis:

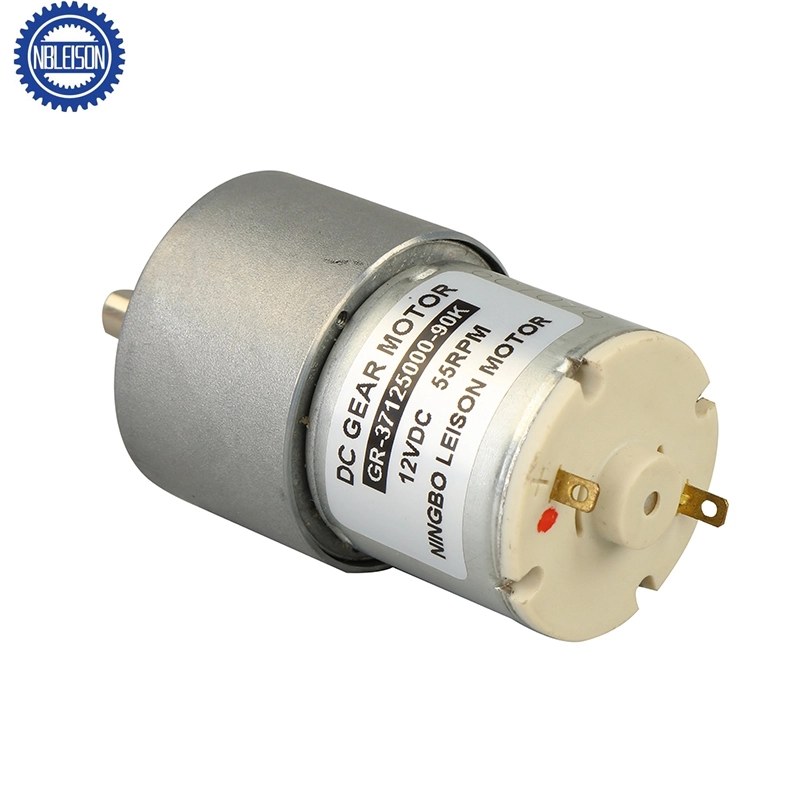

| Název produktu: | LS-PM33 Dc Převodový Motor |
| Typ motoru: | Uhlíková kartáčová komutátor |
| Typ převodovky: | Čárková převodovka |
| Materiál převodovky: | Kovové převodníky/Prašková metallurgie Převodníky Plastové převodníky |
| Směr rotace: | Otočitelný CW/CCW |
| Názovové napětí: | 3V/5V/6V/9V/12V/18V/24V/36V/48V |
| Nominální rychlost: | 1rpm do 2500rpm na zakázku |
| Nomínní kroutící moment: | 0.2kg.cm-15kg.cm |
| Výroba podle vzoru (OEM) a vlastní vývoj (ODM): | Dostupné |
| Certifikát: | CE, ROHS, REACH |
| Konfigurace hřídele: | D-srez, Kulatý nebo jiný typ, délka vývrtky lze upravit |
| Polozka na úpravu: | Napětí, rychlost, točivý moment, hřídel |
| Další požadavky: | Vodič, spojka, IP hodnocení |
Aplikace:
Robotika, Chytrý systém domácích spotřebičů, Automatické dveře zámky, Lékařské vybavení, Prodávající automaty, Krásné zařízení, Kočár pro dítě, Kancelářská automatizace atd.
| Motor s převodem |
| Model motoru | Nomínál. Napětí | Žádné zatížení | Zatížení | Blokování | |||||
| Proud | Rychlost | Proud | Rychlost | Krkový moment | Výstupní výkon | Krkový moment | Proud | ||
| V | mA | ot/min | mA | ot/min | gf • cm | Š | gf • cm | mA | |
| PM-33123000 | 12 | ≤ 20 | 3000 | ≤110 | 2200 | 25 | 0.55 | 100 | 400 |
| PM-33124500 | 12 | ≤ 30 | 4500 | ≤150 | 3300 | 35 | 1.2 | 140 | 850 |
| PM-33126000 | 12 | ≤40 | 6000 | ≤400 | 4500 | 45 | 2.3 | 180 | 1400 |
| PM-33243000 | 24 | ≤15 | 3000 | ≤60 | 2200 | 25 | 0.55 | 100 | 200 |
| PM-33244500 | 24 | ≤ 20 | 4500 | ≤80 | 3300 | 35 | 1.2 | 140 | 420 |
| PM-33246000 | 24 | ≤ 30 | 6000 | ≤200 | 4500 | 45 | 2.3 | 180 | 700 |
| * Poznámka: Jde pouze o typická technická data, požadavky na speciální úpravy lze upravit. | |||||||||
| Údaje o převodovce |
| Počet stupňů | redukce 2/3 stupňů | redukce 4/5 stupňů | redukce 6/7 stupňů |
| Redukční poměr | 6,10 ; 20. 30 | 60,90;120,180,270 | 489,540,810; 1620,2430 |
| Délka převodovky "L" mm | 22.5 | 25 27 | 29 |
| Max. pohonný moment | 2Kgf • cm | 10Kgf • cm | 10Kgf • cm |
| Max. zlomový moment převodovky | 8Kgf • cm | 30Kgf • cm | 30Kgf • cm |
| Maximální účinnost převodovky | 81 %; 73 % | 65 %; 59 % | 53 %; 48 % |
| Další poměry zmenšení prosím objednejte telefonicky nebo emailem u našeho inženýrského oddělení. | |||

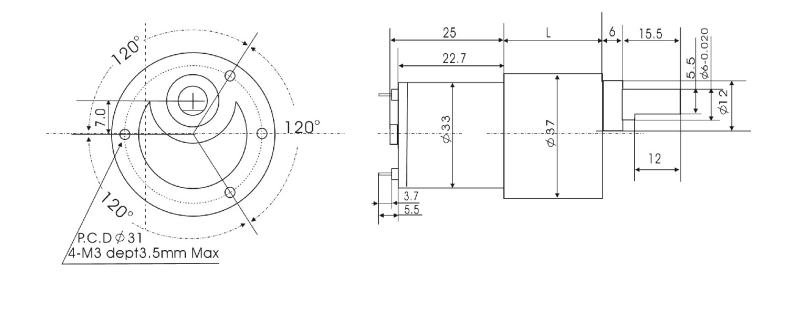

| Mechanické rozměry |
*Poznámka: Součásti motoru, jako jsou rozměry osy, enkodéry, kabely a spoje, lze upravit.
