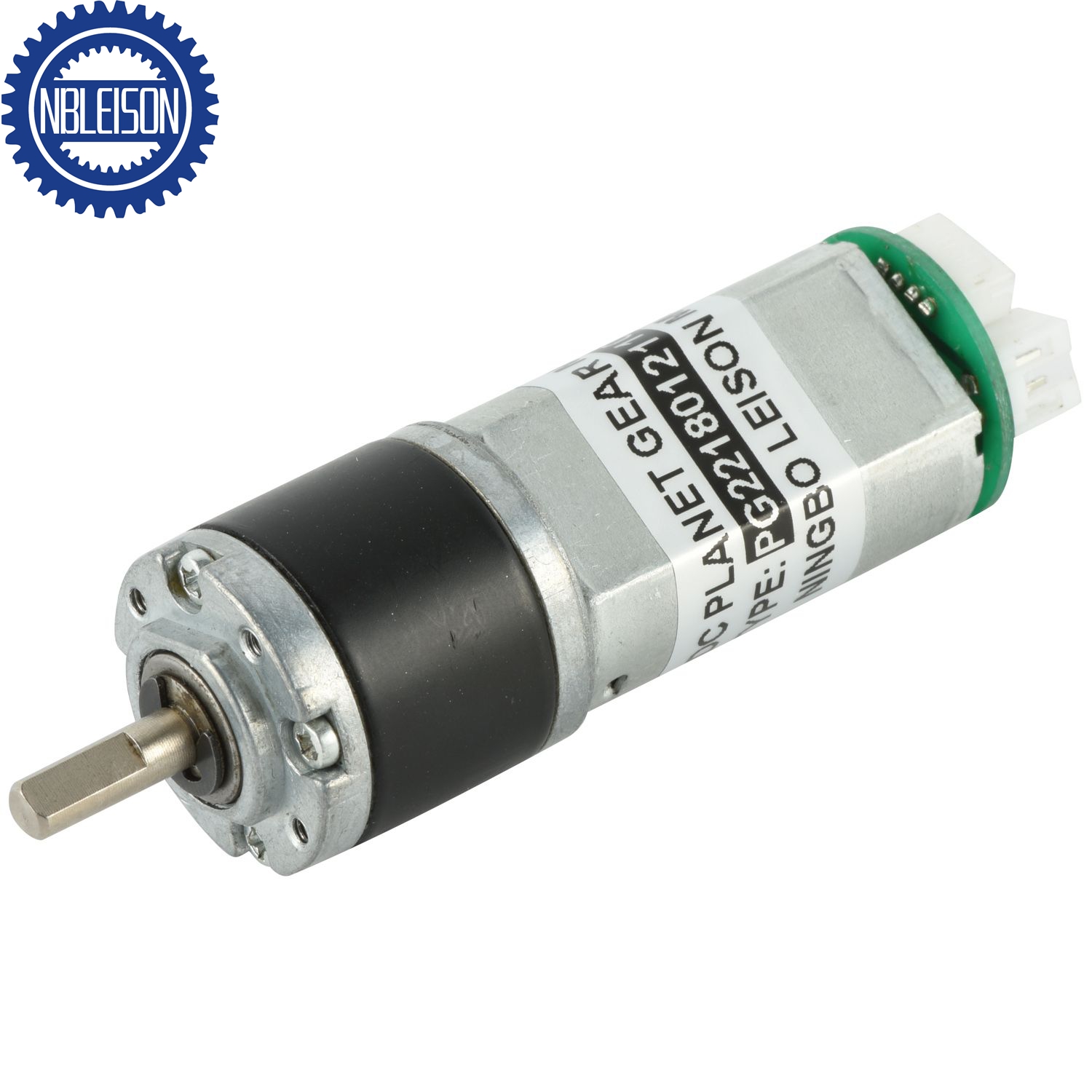

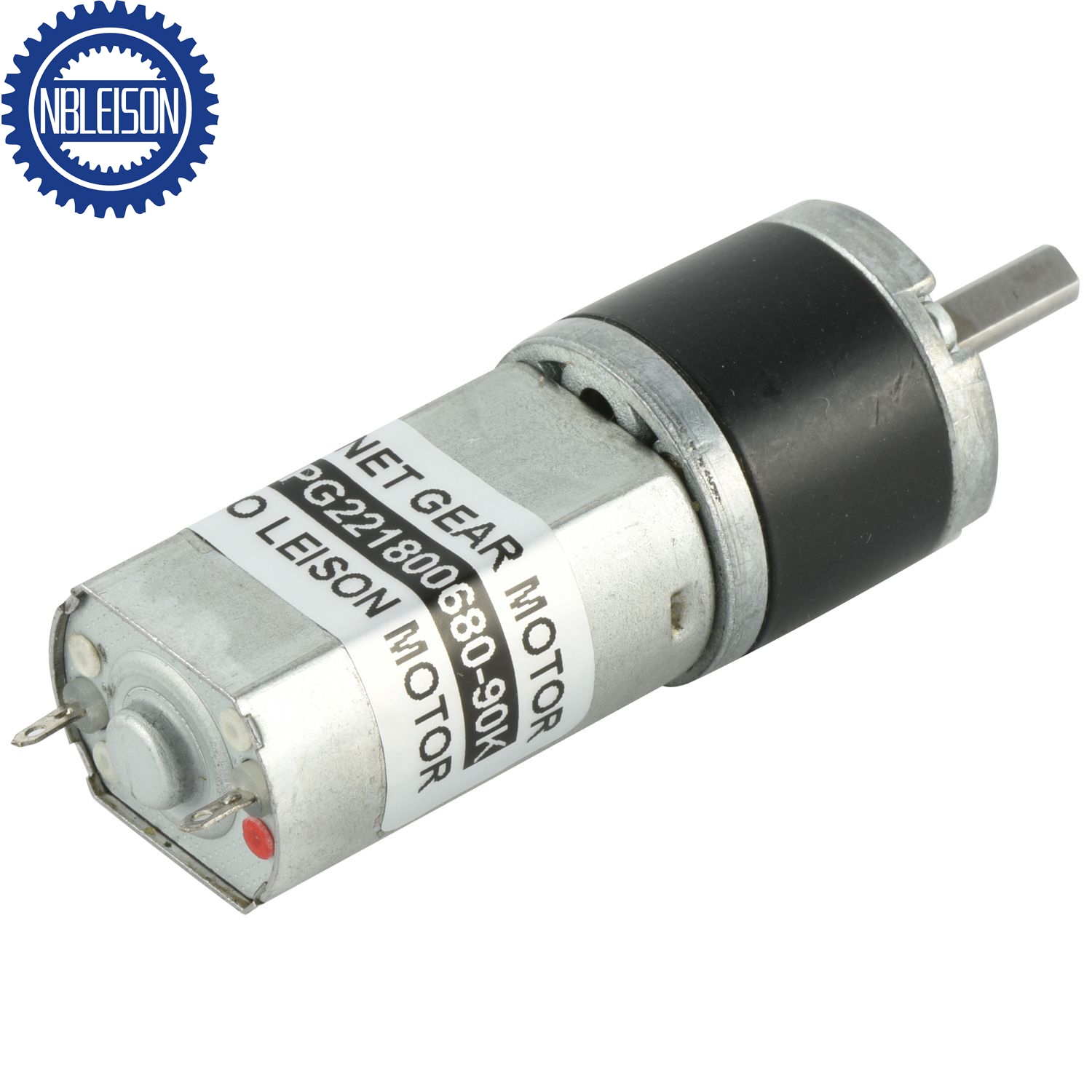

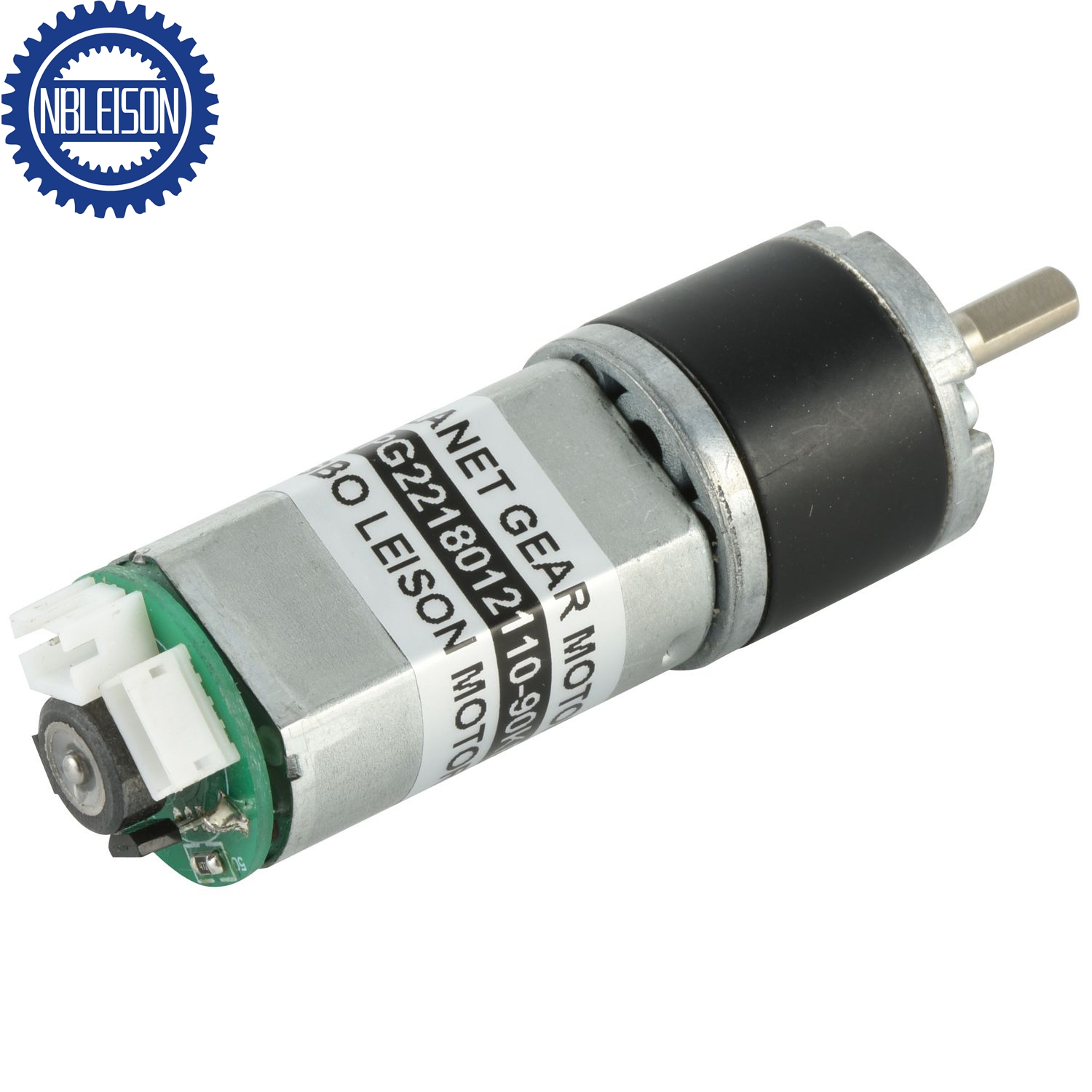

LS-PG22M180 Dc planetární redukční motor
LS-PG22M180 Dc planetární redukční motor
LS-PG22M180 Dc planetární redukční motor
LS-PG22M180 Dc planetární redukční motor

LS-PG22M180 Dc planetární redukční motor

Aplikace:

Optické přístroje, kalibrace kamery, zámek na otisky prstů, krásná vlnička, vodní čítač, LC karta, hračkový dárek, kancelářské vybavení, domácí spotřebiče, Automatické aktuátory, chytrý dveřní zámek

Procházet všechny kategorie

Popis:



Název produktu: LS-PG22M180 Dc Planetary Gear Motor
Typ motoru: Uhlíková kartáčová komutátor
Typ převodovky: Přímý kolový planetární převod
Průměr převodovky: 22 mm
Materiál těla převodovky: ocel 1045
Materiál ozubení: 40Cr ocel, Přesná kovotvarba, Plastové ozubení
Materiál osy: 40Cr ocel
Podpora výstupní osy: Ložisko rukávu
Směr rotace: Otočitelný CW/CCW
Názovové napětí: 6V/9V/12V/18V/24V/36V/48V
Nominální rychlost: 1 ot/min do 1500 ot/min podle požadavku
Nomínní kroutící moment: 0,5-1kgf.cm
Výroba podle vzoru (OEM) a vlastní vývoj (ODM): Dostupné
Certifikát: CE, ROHS, REACH
Enkoder: Magnetický enkodér
Konfigurace hřídele: D-střih, klíčová dráha, kulatý, šestihranný, s pružnými zubany nebo jiný typ, délka hřídele lze upravit
Polozka na úpravu: napětí, rychlost, moment, flangé, hříděl, IP hodnocení
Další požadavky: Vodič, spojka, kupling, enkoder nebo další součásti





Aplikace:



Optické přístroje, kalibrace kamery, zámek na otisky prstů, krásná vlnička, vodní čítač, LC karta, hračkový dárek, kancelářské vybavení, domácí spotřebiče, Automatické aktuátory, chytrý dveřní zámek




Data motoru

Počet stupňů 1 stupň redukce 2 stupně redukce 3 stupně snížení 4 stupně snížení 5 stupňů snížení
Redukční poměr 3,5; 4 12,3 ; 16 19 42,8 ; 64 90 150; 256 ; 304;361 ; 428 712; 1024 ; 1263 1444 ; 1500 ; 2036
Délka převodovky "L" mm 13.9 17.5 21.1 24.7 28.3
Max. pohybový moment převodu 1,0Kgf-cm 2,0Kgf-cm 4,0Kgf-cm 4,0Kgf-cm 4,0Kgf-cm
Max. zlomový moment převodovky 3.0kgf-cm 6,0Kgf-cm 12.0kgf-cm 12.0kgf-cm 12.0kgf-cm
Efektivita převodníku 90% 81% 73% 65% 59%


Údaje o převodovce


Název motoru Jmenovité napětí V Žádné zatížení Moment zatížení Krkový moment
Proud Rychlost Proud Rychlost Krkový moment Výstupní výkon Krkový moment Proud
mA ot/min mA ot/min gf.cm Š gf.cm mA
RF-1800310000 3 ≤300 10000 ≤1400 8000 30 2.4 120 7000
RF-1800610000 6 ≤160 10000 ≤720 8000 30 2.4 120 3500
RF-180129000 12 ≤58 9000 ≤300 7200 25 1.8 90 950
RF-1801211000 12 ≤80 11000 ≤ 450 8500 30 2.5 120 1550
RF-180249000 24 ≤ 25 9000 ≤240 7200 25 1.8 90 650
RF-1802411000 24 ≤ 30 11000 ≤255 8500 30 2.5 120 830
*Poznámka: Jde o pouze typická technická data, požadavky na speciální úpravy lze upravit.

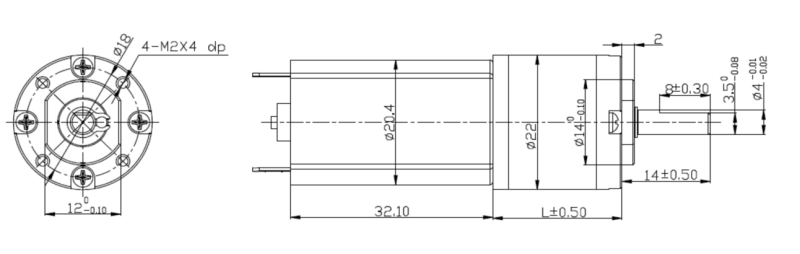

Mechanické rozměry


图纸800

* Poznámka: Motorové součásti, jako jsou velikost hřebečku, enkodéry, kabely a konektory, lze upravit podle požadavků.
