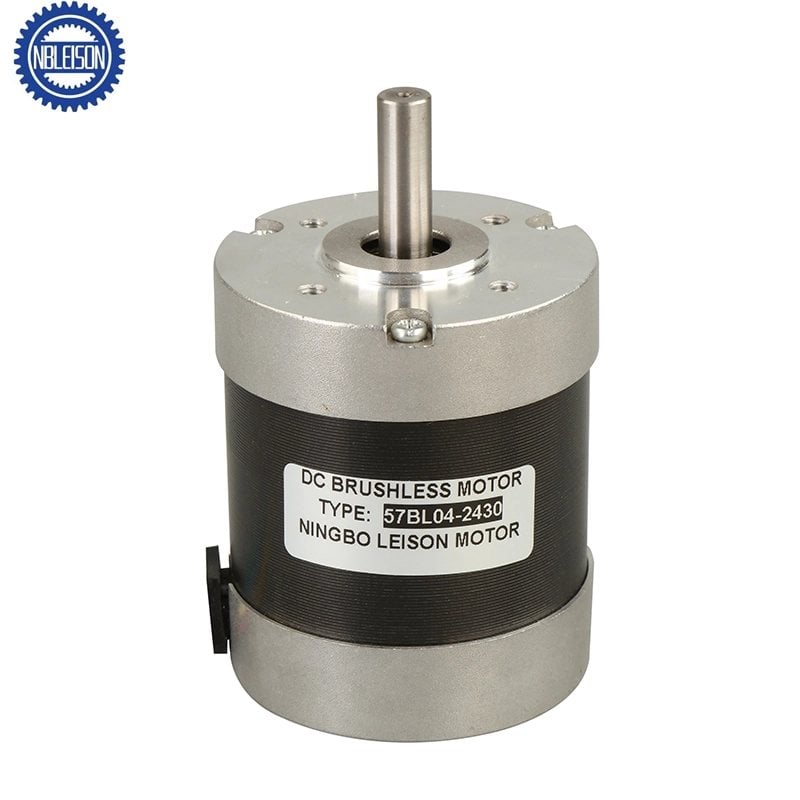

LS-57BL DC Bezelektrokarový Motor

Aplikace:

Robotika, automatizační zařízení, balicí stroje, lékařské zařízení, solární zařízení, čerpadla, mixéry, robotické trávníky atd;

Popis:

Název produktu:	LS-57 BL DC Brushless Motor
Typ motoru:	bezčtvercový
Konstrukce:	Trvalý magnet
Počet polí:	8 nebo 4
Typ ložiska:	Kulový ložisko
Názovové napětí:	12V/18V/24V/36V/48V
Nominální rychlost:	1000 ot/min do 8000 ot/min podle požadavků
Výstupní výkon:	15-138 W
Výroba podle vzoru (OEM) a vlastní vývoj (ODM):	Dostupné
Certifikát:	CE, ROHS, REACH
Enkoder:	OK
Konfigurace hřídele:	D-srez, Kulatý nebo jiný typ, délka vývrtky lze upravit
Polozka na úpravu:	napětí, rychlost, moment, vývrtka, IP hodnocení
Další požadavky:	Vodič, spojovací kabel, enkoder nebo další součásti

Aplikace:

Robotika, automatizační zařízení, balicí stroje, lékařské zařízení, solární zařízení, čerpadla, mixéry, robotické trávníky atd;

Obecné specifikace

Data motoru

Model	Počet pólů	Počet fází	Jmenovité napětí	Jmenovitá rychlost	Jmenovitý točivý moment	Jmenovitý proud	Výstupní výkon	Maximální točivý moment	Špičkový proud	Konstanta točivého momentu	Zpětné EMF	Inercie rotoru	Délka těla	Hmotnost
Model	Počet pólů	Počet fází	VDC	Ot/min	N-m	Ampéry	Watty	N-m	Ampéry	N-m/Přírůstky	V/KOT	g-cm2	mm	kg
57BL01	4	3	24	2500	0.057	1.2	15	0.18	3.6	0.074	7.75	32	41.5	0.43
57BL02			24	3000	0.11	2.3	34	0.38	6.8	0.059	6.2	42	46.5	0.5
57BL03			24	3000	0.165	3.0	52	0.58	9	0.06	6.3	58	56.5	0.67
57BL04			24	3000	0.22	4.4	69	0.8	13.2	0.062	6.5	72	66.5	0.75
57BL05			24	3000	0.33	6.6	103	1.2	19.8	0.062	6.5	106	86.5	1.0
57BL06			24	3000	0.44	8.6	138	1.6	25.8	0.063	6.6	140	106.5	1.25
* Poznámka: Jde pouze o typická technická data, požadavky na speciální úpravy lze upravit.

Varování 1: Maximální točivý moment je uveden pouze pro výpočty výkonu. Provoz blízko nebo při této podmínce povede ke poškození motoru.

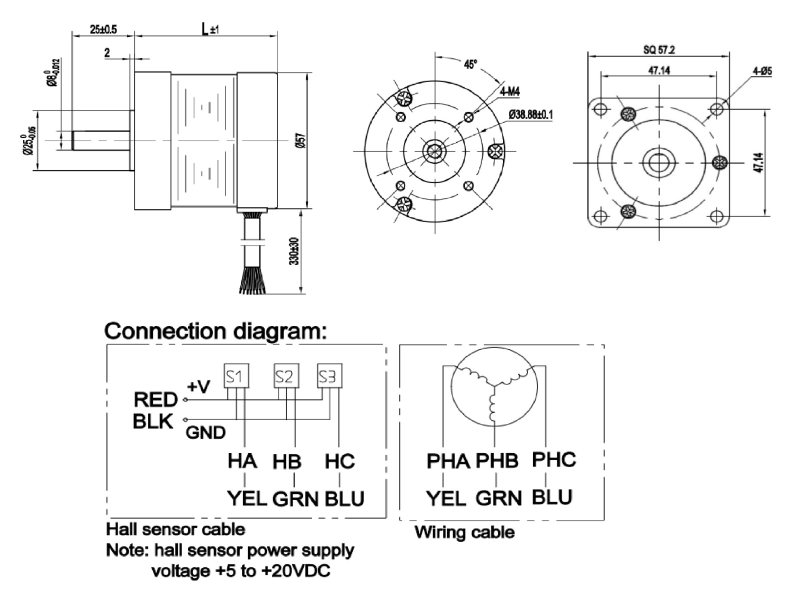

Poznámka: Napětí zdroje pro senzor hallu +5 až +20VDC

* Poznámka: Motorové součásti, jako jsou velikost hřebečku, enkodéry, kabely a konektory, lze upravit podle požadavků.
