Приложения:
Роботика, Умна домашна електроника, Автоматичен замък за врати, Медицинско оборудване, Автомат за продажба, Козметологично апаратура, Бебешко количка, Офисна автоматизация и др.
Описание:

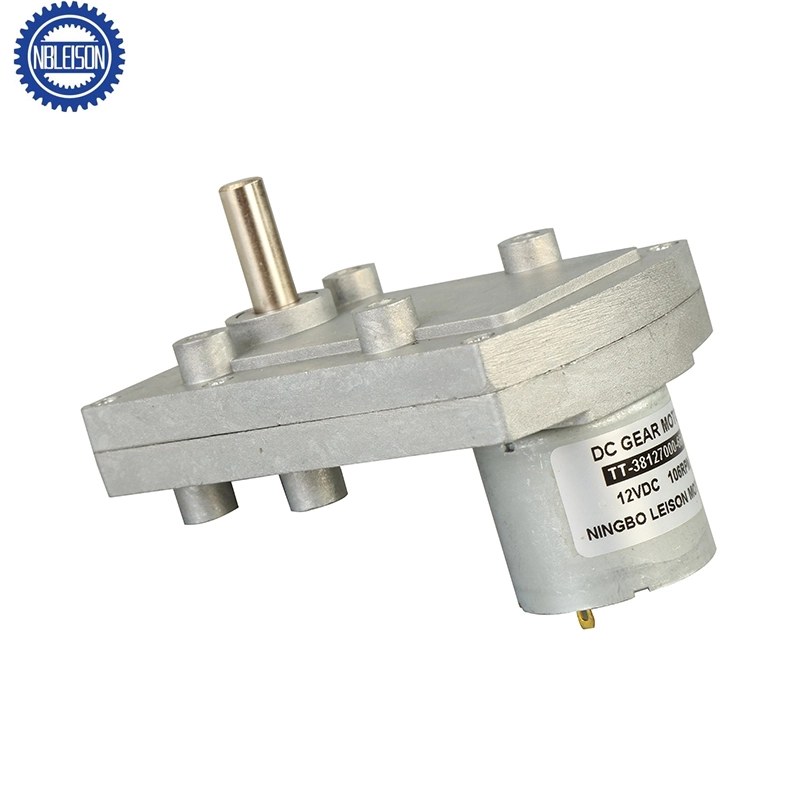

| Име на продукта: | LS-TT38 ДК Мотор с редуктор |
| Тип мотор: | Комутатор с въглища |
| Тип греда: | Шестерни кутия |
| Материал на шестерните: | Метален шестерни/Шестерни от прахови метални/Пластмасови шестерни |
| Насочение на врътенето: | Обратимо по часовниковата стрелка/против часовниковата стрелка |
| Назначено напрежение: | 3В/5В/6В/9В/12В/18В/24В/36В/48В |
| Номинална скорост: | 1об./мин. до 2500об./мин. подредено |
| Рейтингов момент: | 5кг.см-50кг.см |
| ОEM & ODM услуга: | Наличен |
| Сертификат: | CE,ROHS,REACH |
| Конфигурация на вала: | D-сече, кръгъл или друг тип, дължината на вала може да се настройва |
| Елемент за персонализация: | Напрежение, скорост, момент, вала |
| Допълнителни изисквания: | Воден жици, конектор, IP рейтинг |
Приложения:
Роботика, Умна домашна електроника, Автоматичен замък за врати, Медицинско оборудване, Автомат за продажба, Козметологично апаратура, Бебешко количка, Офисна автоматизация и др.
| Данни за мотора |
| Модел на мотор | Рейтинг Волт. | Без натоварване | Заредете | Stall | |||||
| Текущ | Скорост | Текущ | Скорост | Момент | Изходна мощност | Момент | Текущ | ||
| V | мА | r/min | мА | r/min | gf • cm | W | gf • cm | мА | |
| TT-38123400 | 12 | ≤40 | 3400 | ≤180 | 2500 | 40 | 1.0 | 160 | 720 |
| TT-38124500 | 12 | ≤60 | 4500 | ≤350 | 3300 | 60 | 2.0 | 210 | 1400 |
| TT-38126000 | 12 | ≤70 | 6000 | ≤720 | 4500 | 80 | 3.6 | 300 | 2800 |
| TT-38243000 | 24 | ≤15 | 3000 | ≤80 | 2200 | 40 | 0.9 | 140 | 320 |
| TT-38244500 | 24 | ≤ 25 | 4500 | ≤180 | 3300 | 60 | 2.0 | 210 | 730 |
| TT-38246700 | 24 | ≤ 45 | 6700 | ≤360 | 4500 | 80 | 3.6 | 300 | 1400 |
| * Забележка: Това са само типични технически данни, специалните изисквания могат да бъдат адаптирані. | |||||||||
Как да пресметнете изходните характеристики на мотора с редуктор?
1. Изходна скорост(Без натоварване)=Скорост на мотора(Без натоварване)∕Редукционно отношение
2. Изходен момент=Момент на мотора*Редукционно отношение*Ефективност на редуктора
например:
TT-38126000-36K
1. Скорост на изход (без товар)= 6000/ 36≈167Об/мин
2. Момент на изход= 80* 36* 73%=2102.4gf.cm≈2.1kgf.cm≈0.21N.m
| Данни за гредата |
| Брой стъпки | съкращение в 3 етапа | съкращение в 4 етапа | съкращение в 5 етапа |
| Коефициент на намаляване | 36, 66, 94 | 149,196,211,277,394 | 624,830,1166 |
| Макс. въртящ момент при работа | 5кгс.см | 20кгс.см | 50кгс.см |
| Макс. момент при разрушение на каретката | 30кгс.см | 60кгс.см | 150кгс.см |
| Макс. ефективност на прехода | 73% | 65% | 59% |
| Други пропорции на намалението, моля, свържете се по телефон или е-поща с нашата инженерна отдел. | |||

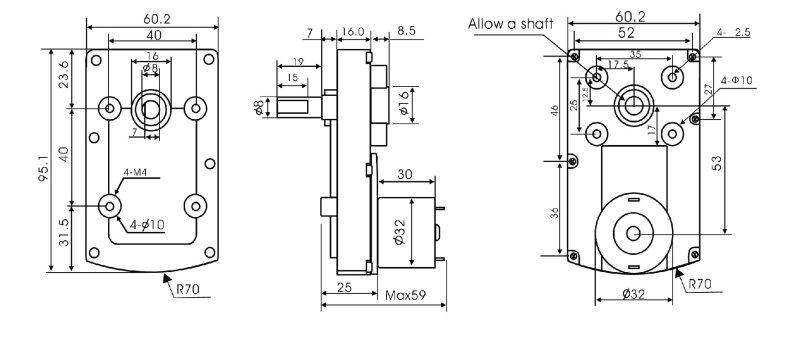

| Механични размери |
* Забележка: Моторните части, като размер на вала, енкодери, кабели и конектори могат да бъдат персонализирани.
