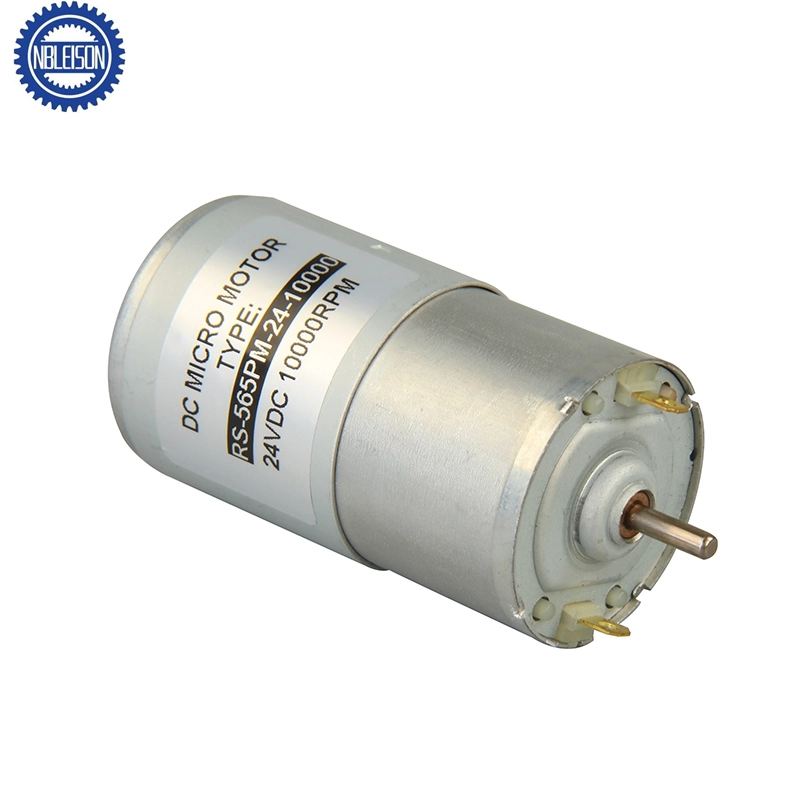

LS-RS-565 Dc Микро Мотор

Приложения:

Воден насос, вентилатор, кофемашина, фен, вентилатор, пылесос, електроинструменти, градински инструменти и др.

Описание:

Име на продукта:	LS-RS-565Dc Микромотор
Тип мотор:	Комутатор с въглища
Тип вал:	Въглеродна стомана
Вид на подшипник:	Подшипник от тип вълнест или кръгъл
Насочение на врътенето:	Обратимо по часовниковата стрелка/против часовниковата стрелка
Назначено напрежение:	3В/5В/6В/9В/12В/18В/24В/36В/48В
Номинална скорост:	1000об/мин до 25000об/мин персонализирано
Изходна мощност:	4-120W
ОEM & ODM услуга:	Наличен
Сертификат:	CE, ROHS, REACH
Енкодер:	Магнитен енкодер
Конфигурация на вала:	D-сече, кръгъл или друг тип, дължината на вала може да се настройва
Елемент за персонализация:	Напрежение, скорост, момент, фланга, вал, IP рейтинг
Допълнителни изисквания:	Проводки, конектор, греда, енкодер или други части

Приложения:

Данни за мотора

Модел		Напрежение		Без натоварване		При максимална ефективност					Stall
		Работа	Номинален	Скорост	Текущ	Скорост	Текущ	Момент		Изход	Момент		Текущ
		Достигаемост	V	r/min	А.	r/min	А.	мНм	g.cm	W	мНм	g.cm	А.
RS-565SH	3597R	6.0-12.0	12	5000	0.24	4000	1.94	37.3	380	15.6	186.3	1900	8.3
RS-565PH	7525R	6.0-12.0	12	16000	1.1	14366	9.67	53.8	548.8	80.9	526.6	5371	85
RS-565SH	2862R	6.0-24.0	24	6600	0.18	5784	1.27	38.5	393	23.32	311.8	3180	9
RS-565PH	23113R	6.0-24.0	24	3650	0.07	3233	0.54	23.2	236.6	7.85	203	2070	4.2
RS-565VH	7523R	6.0-12.0	12	18500	1.25	16310	9.31	48.5	494.7	82.92	410	4182	69.3
*Забележка: Това са само типични технически данни за-reference, специалните изисквания могат да бъдат адаптиранi.

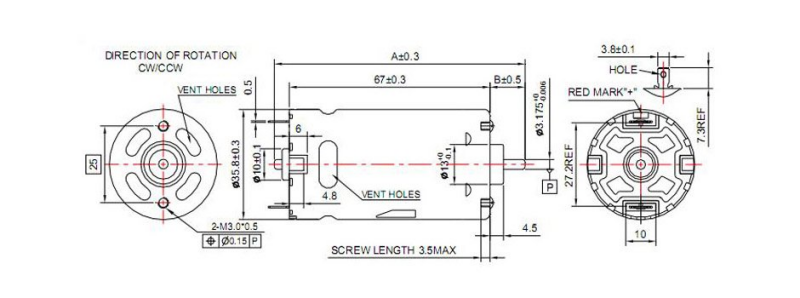

Механични размери

图纸1

* Забележка: Моторните части, като размер на вала, енкодери, кабели и конектори могат да бъдат персонализирани.
