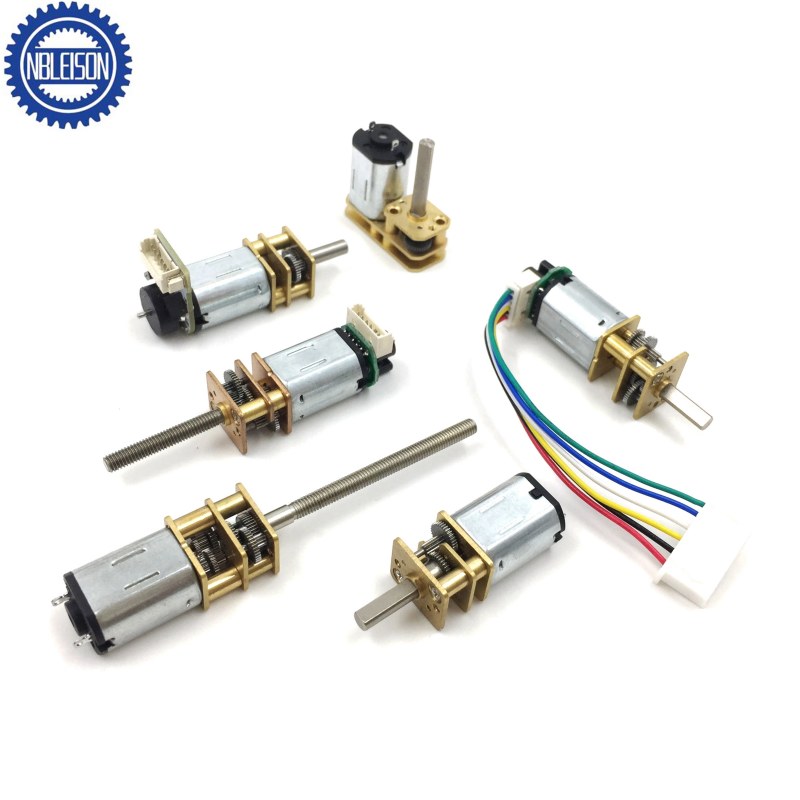

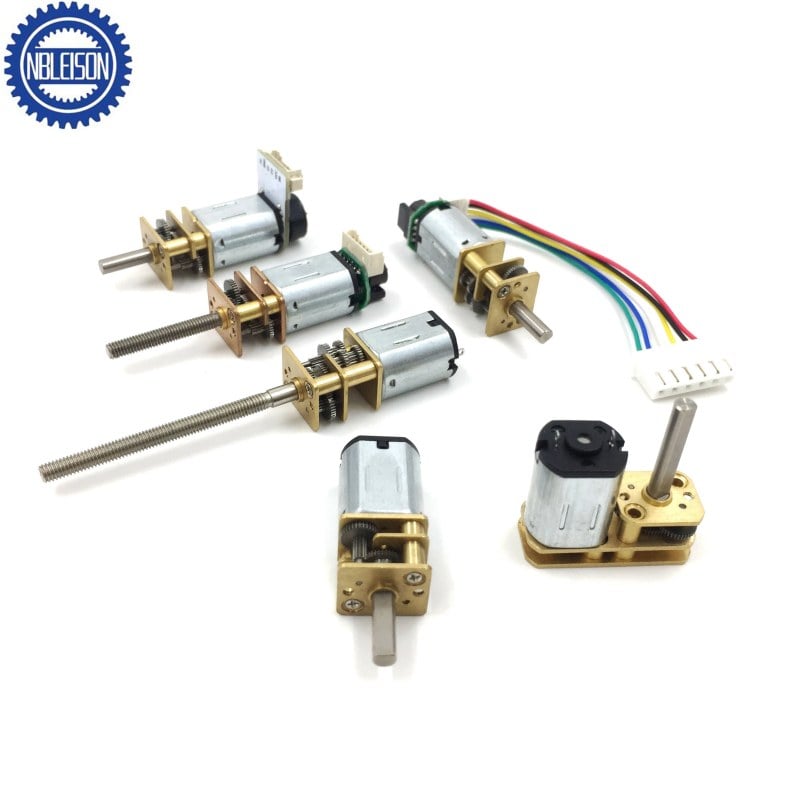

محرك دودي DC LS-WGM1220-N30
محرك دودي DC LS-WGM1220-N30
محرك دودي DC LS-WGM1220-N30
محرك دودي DC LS-WGM1220-N30

محرك دودي DC LS-WGM1220-N30

التطبيقات:

باب أوتوماتيكي، جهاز تغذية السلك، ماكينة معالجة النفايات، طاولة رفع أوتوماتيكية، كرسي مassage، تغذية الحيوانات الأليفة بشكل تلقائي، مستودع ذكي، ناقل منطقي لوجستي

وصف:

اسم المنتج: محرك دودي DC LS-WGM1220-N30
نوع المحرك: محول فحمي
نوع الترس: علبة التروس الدودية
مادة سلسلة التروس: ترس معدني / ترس بلاستيكي
اتجاه الدوران: قابل للعكس باتجاه عقارب الساعة/عكس اتجاه عقارب الساعة
الجهد الكهربائي المسموح به: 3V/5V/6V/9V/12V/18V/24V/36V/48V
سرعة التقييم: 1دورة في الدقيقة إلى 300دورة في الدقيقة حسب الطلب
العزم المحدد: 0.16kgf.cm-1kgf.cm
خدمة OEM & ODM: متاح
الشهادة: CE، ROHS، REACH
جهاز التشفير: مغزل مغناطيسي

التطبيقات:

باب أوتوماتيكي، جهاز تغذية السلك، ماكينة معالجة النفايات، طاولة رفع أوتوماتيكية، كرسي مassage، تغذية الحيوانات الأليفة بشكل تلقائي، مستودع ذكي، ناقل منطقي لوجستي





بيانات الموتور


نوع المحرك الجهد الاسمي بدون حمل محدد تثبيت
السرعة تيار السرعة عزم الدوران تيار طاقة عزم الدوران تيار
VDC دورة في الدقيقة م.أ. دورة في الدقيقة g.cm م.أ. W g.cm أ
N30-0612500 6.0 12500 25 10600 3.0 98 0.33 20 0.50
N30-1212500 12.0 12500 12 10400 3.0 50 0.32 18 0.25
* ملاحظة: هذه بيانات تقنية نموذجية فقط، ويمكن تخصيص متطلبات خاصة.


بيانات المخفض


رقم الوحدة 0.2/ 0.3
العزم الاسمي (كغ.سم) 1.0 كغ.سم كحد أقصى
أقصى عزم تحمل لحظي (كغ.سم) 2.0 كغ.سم كحد أقصى
نسبة التخفيض 1/95,1/190 1/219,1/438 1/504,1/1007
عدد مراحل التروس 4 5 6
طول صندوق التروس L (مم) 20.0
الوزن 16 جرام (تقريباً)


بيانات المحرك مع صندوق التروس


رقم الموديل نسبة التخفيض 95 190 219 438 504 1007
WGM1220-N300612500-□K سرعة التشغيل بدون حمل (دورة في الدقيقة) 150 75 65 32 29 14
السرعة المقدرة (دورة في الدقيقة) 125 65 55 28 24 12
العزم الاسمي (كغ.سم) 0.16 0.3 0.3 0.6 0.6 1.0
WGM1220-N301212500-□K سرعة التشغيل بدون حمل (دورة في الدقيقة) 150 75 65 32 29 14
السرعة المقدرة (دورة في الدقيقة) 110 55 47 24 22 10
العزم الاسمي (كغ.سم) 0.16 0.3 0.3 0.6 0.6 1.0

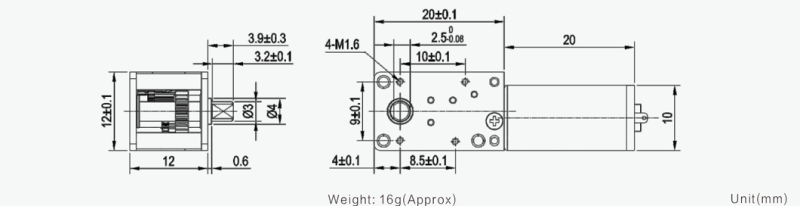

الأبعاد الميكانيكية


800

* ملاحظة: يمكن تخصيص أجزاء المحرك مثل حجم العمود الفقري، الكودرات، الكابلات والاتصالات.
