التطبيقات:
الروبوتات، أقفال الأبواب التلقائية، الصمامات، مصابيح الإعلانات، جهاز قص العشب الآلي، المعدات البصرية، الستائر الكهربائية؛ معدات معالجة المياه، تتبع الشمس لألواح الطاقة الشمسية، عربات الغولف وما إلى ذلك.
وصف:

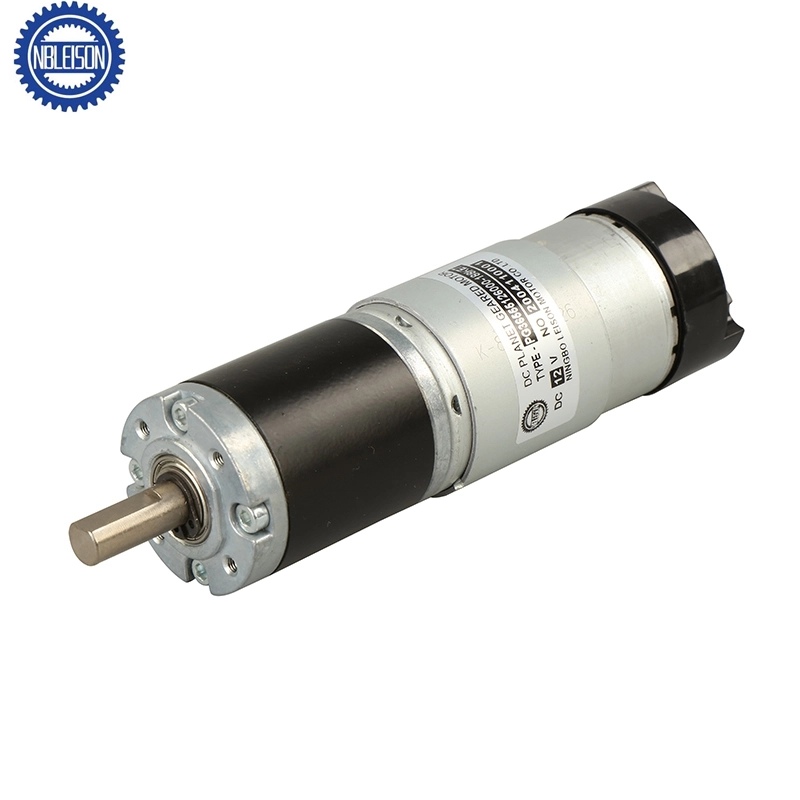

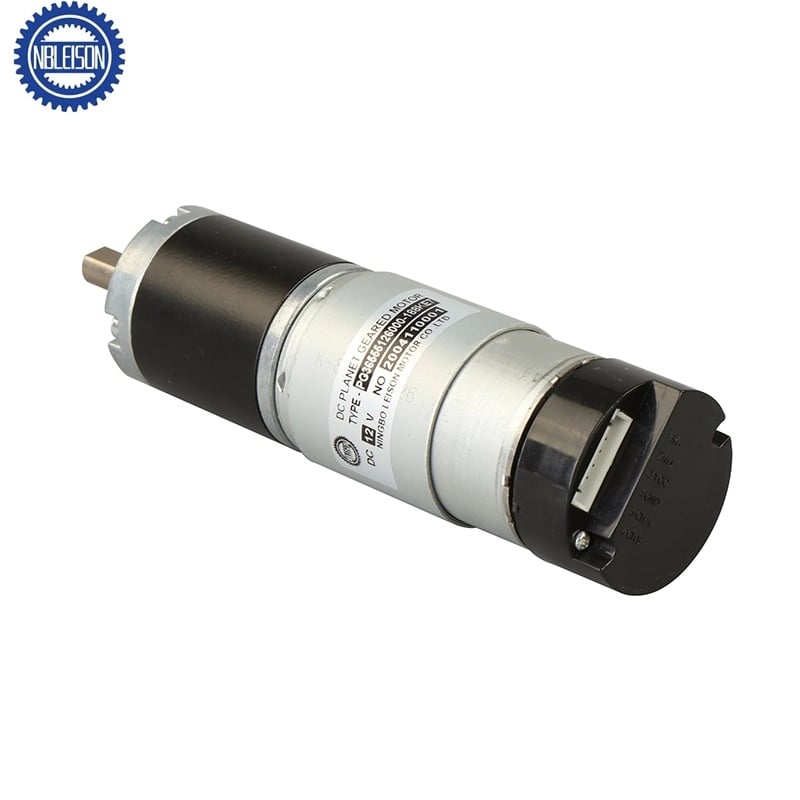

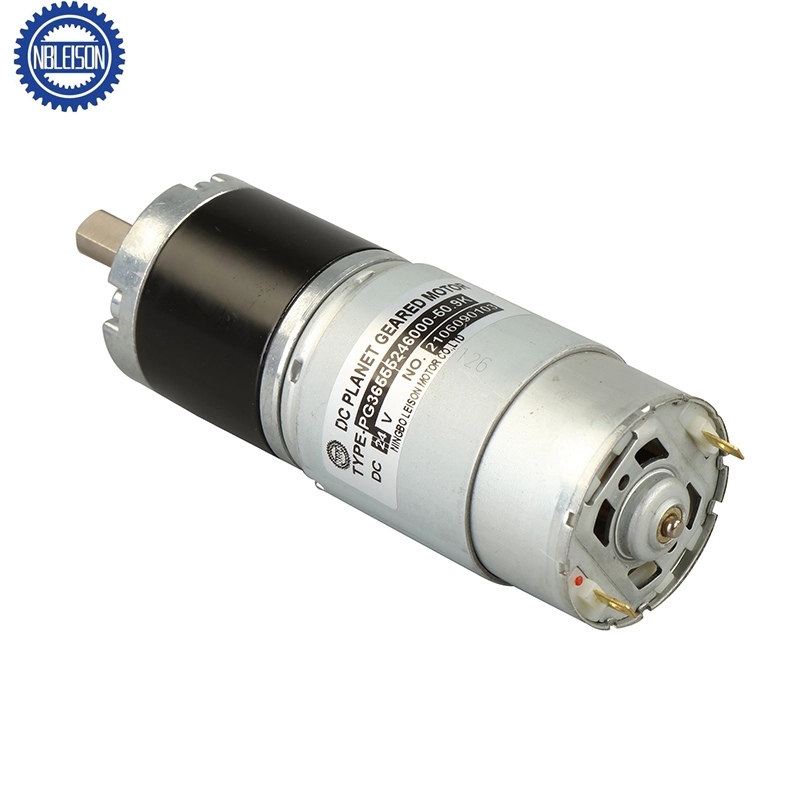

| اسم المنتج: | محرك تروس كوكبية DC LS-PG36M555 |
| نوع المحرك: | محول فحمي |
| نوع الترس: | ترس مستقيم عجلة كوكبية |
| قطر صندوق التروس: | 36mm |
| مادة علبة التروس: | فولاذ 1045 |
| مادة سلسلة التروس: | فولاذ 40Cr، ميتالورجيا البودرة، ترس بلاستيكي |
| مادة السهم: | 40Cr الصلب |
| دعم محور الإخراج: | محمل كروي مزدوج |
| اتجاه الدوران: | قابل للعكس باتجاه عقارب الساعة/عكس اتجاه عقارب الساعة |
| الجهد الكهربائي المسموح به: | 6V/9V/12V/18V/24V/36V/48V |
| سرعة التقييم: | 1دورة في الدقيقة إلى 1500دورة في الدقيقة مخصصة |
| العزم المحدد: | 0.5-200 كجمف.سم |
| خدمة OEM & ODM: | متاح |
| الشهادة: | CE، ROHS، REACH |
| جهاز التشفير: | مغزل مغناطيسي |
| تكوين المحور: | D-cut, Keyway, Round, Hexagon, Splined أو نوع آخر، يمكن تخصيص طول المحور |
| عنصر التخصيص: | الجهد، السرعة، العزم، الفlang، المحور، تصنيف IP |
| متطلبات إضافية: | سلك رئيسي، موصل، Kopling، مشفّر، أو أجزاء أخرى |
التطبيقات:
الروبوتات، أقفال الأبواب التلقائية، الصمامات، مصابيح الإعلانات، جهاز قص العشب الآلي، المعدات البصرية، الستائر الكهربائية؛ معدات معالجة المياه، تتبع الشمس لألواح الطاقة الشمسية، عربات الغولف وما إلى ذلك.
| بيانات المخفض |
| عدد المراحل | تقليل المرحلة إلى 1 | تقليل بمرحلتين | تقليل بثلاث مراحل | تقليل بأربع مراحل | تقليل بخمس مراحل |
| نسبة التخفيض | 3.7 , 5.2 | 13.7, 19.2 26.9 | 50.9 , 71.2 99.5 , 139 | 188, 264 , 369 516 , 721 | 699, 977 , 1367 1911 , 2672 , 3736 |
| طول صندوق التروس "L" مم | 25.1 | 32.3 | 38.5 | 44.7 | 50.9 |
| العزم الأقصى للتشغيل | 20.0kgf-cm | 50.0kgf-cm | 100.0kgf-cm | 100.0kgf-cm | 100.0kgf-cm |
| العزم الأقصى للكسر التروس | 60.0kgf-cm | 150.0kgf-cm | 300.0kgf-cm | 300.0kgf-cm | 300.0kgf-cm |
| كفاءة التروس | 90% | 81% | 73% | 65% | 59% |
| بيانات الموتور |
| اسم المحرك | جهد التصنيف V | لا يوجد حمولة | عزم الدوران للحمل | عزم الجمود | |||||
| تيار | السرعة | تيار | السرعة | عزم الدوران | قدرة الإخراج | عزم الدوران | تيار | ||
| م.أ. | دورة في الدقيقة | م.أ. | دورة في الدقيقة | ج.ف.سم | W | ج.ف.سم | أ | ||
| RS-555123000 | 12 | ≤140 | 3000 | ≤600 | 2458 | 179 | 4.51 | 1210 | 3.1 |
| RS-555124500 | 12 | ≤200 | 4500 | ≤900 | 3929 | 183 | 7.42 | 1508 | 6.0 |
| RS-555126000 | 12 | ≤320 | 6000 | ≤1450 | 5244 | 215 | 11.5 | 1722 | 9.3 |
| RS-555243500 | 24 | ≤115 | 3500 | ≤480 | 3041 | 246 | 7.7 | 1720 | 2.7 |
| RS-555244500 | 24 | ≤110 | 4500 | ≤460 | 3984 | 189 | 7.8 | 1713 | 3.4 |
| RS-555246000 | 24 | ≤140 | 6000 | ≤920 | 5305 | 243 | 13.2 | 2065 | 5.5 |
| RS-555249500 | 24 | ≤280 | 9500 | ≤1900 | 8190 | 386 | 32.5 | 2797 | 11.7 |
| *ملاحظة: هذه بيانات تقنية نموذجية فقط، ويمكن تخصيص متطلبات خاصة. | |||||||||

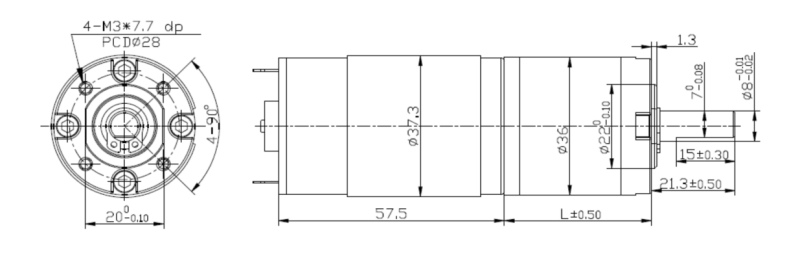

| الأبعاد الميكانيكية |
*ملاحظة: يمكن تخصيص أجزاء المحرك مثل حجم العمود، الكودرات، الكابلات والاتصالات.
